Controlar el acceso a su cerradura usando Arduino, SensorMonkey y RF módulo (4 / 6 paso)

Paso 4: Construir el circuito del transmisor

El transmisor utilizado aquí es el RF transmisor 433 Mhz (pida) que está ampliamente disponible en línea.

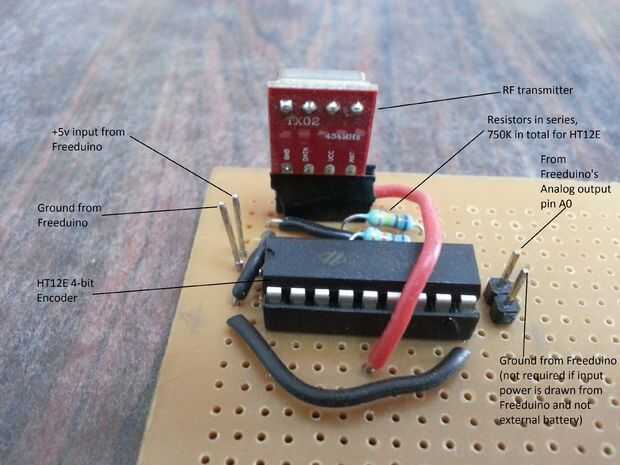

Señal del transmisor es dada por un codificador de 4 bits - HT12E que está conectada al pin de salida de señal analógica de Freeduino, A0.

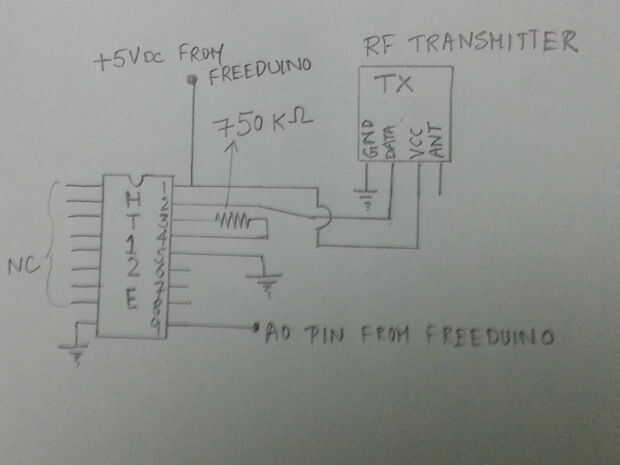

El circuito como se muestra.

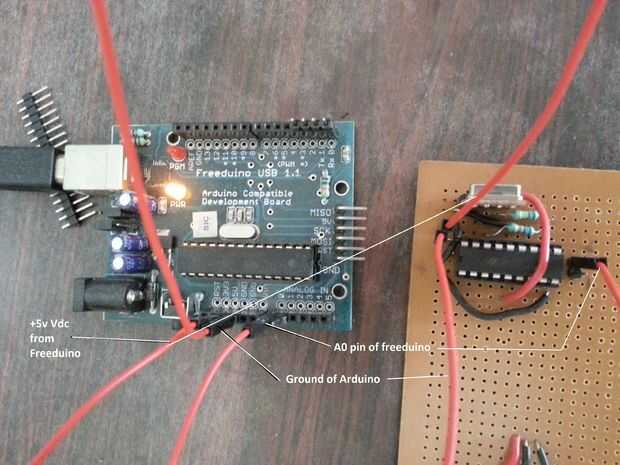

El poder de este circuito de transmisor es proporcionado por la salida de 5v constante desde el Freeduino.
