Controlar cualquier aparato luz o eléctrico con tablet o smartphone (wifi) (1 / 8 paso)

Paso 1: Introducción y partes

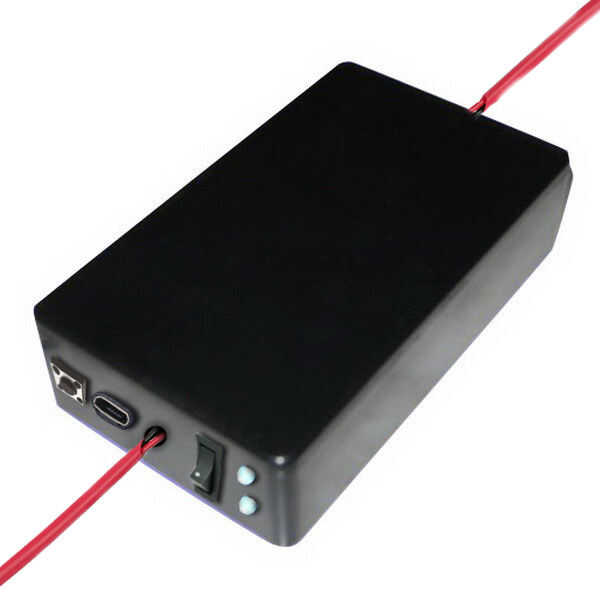

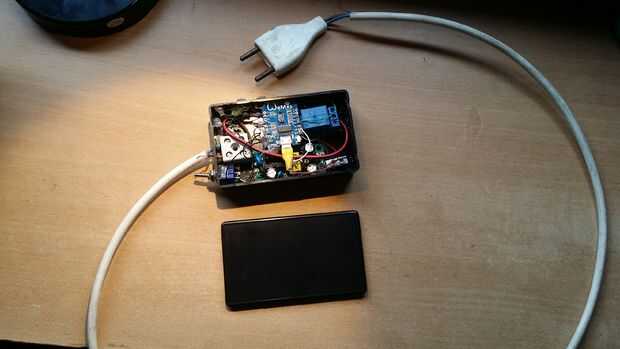

La caja que viste en el video es lo que vamos a hacer. Yo lo llamo el interruptor de wifi AC Mona y vender versiones a medida se conecta como una extensión a su aparato eléctrico y regula la corriente que va desde el enchufe al aparato a través de un relé que es accionado por un esp8266 y programar en arduino o lua. La unidad está alimentada por una fuente de alimentación interna pequeña. Sin baterías u otras booboos divertido. Listo para empezar, sigue leyendo!

Lo primero que necesitará hacer para construir su interruptor de Wi-Fi CA Mona es reciclado o ir de compras. Mayor parte es probable que ya tienes para esta costumbre ser caro. Si usted tiene un tiempo difícil encontrar las piezas, Echale aliexpress.com. Todas mis fuentes vienen de allí y es baratísimo con gastos de envío gratis. Evitar sitios occidentales como sparkfun y amazon si estás en un presupuesto.

Nota sobre microcontroladores IOT:


Si usted quiere hacer un proyecto de IOT o arduino está conectado a internet por wifi, necesitas una tabla que puede conectar a wifi. Es así de simple. El arduino uno, nano, micro, mega... no se puede conectar a wifi sin la adición de protectores de caros y anticuados. Así que Ahórrese tiempo y dinero y no hacerlo a menos que tenga una buena razón para. Aprendí la manera dura... Tableros ESP8266 son grandes pero a menudo no son compatibles con arduino de la caja. Mucho dolor de cabeza a menudo está implicado en conseguir estos para trabajar con arduino y su tamaño los hace difíciles de trabajar con.

En su lugar Haz un mini wemos D1 de www.wemos.cc. El mini wemos D1 es un ESP8266 en un breakoutboard, las capacidades de wifi completo de características de la caja y cuesta sólo $4,00. Derecha de thats, cuatro dólares por un microprocesador que se conecta a wifi! Cuenta con todas las cosas que conoce y ama sobre el uno de arduiono como: digitales pins, pines analógicos, vin, GND, salida de 3,3 v, conector de alimentación, salida 5V y un conector usb micro rapido y facil para subir tus dibujos. Hazte un favor y dar un Consejo como este si quieres comenzar a hacer proyectos IOT en pequeñas cantidades.

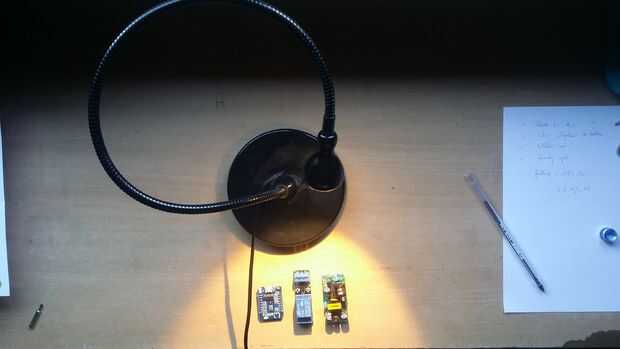

Partes:

Una esp8266, os recomiendo el wemos d1 mini, o el mc lua tableros con micro usb puerto.

Un 5v / 10a relé, te recomiendo los que tienen terminales de tornillo a menudo etiquetados "arduino relé".

Un convertidor de poder DC 5V AC (estos están en todos y cargadores usb, tablet y teléfono).

Una caja electrónica o cualquier otro NON-CONDUCTIVE caja o estuche que tenga.
Me gusta el negro unos de aliexpress porque son baratas y un ajuste perfecto.

Una CA 250v, interruptor 1a – cualquier tipo va a hacer. (Encontrar en casi cualquier radio antigua o juguete).

Un pulsador de 5v DC - cualquier tipo va a hacer. (Encontrar en casi cualquier radio antigua o kits del arrancador de juguete o arduino)

Una línea de terminales de tornillo (min 10 amperios se recomienda aquí)

Un cable micro usb para destruir (puede ser dañado en el lado del usb y no necesita ser un cable de datos, solo necesitamos el lado de enchufe micro usb)

Un cable micro usb para programación

Algunos de cable / alambre que soporta 10A – mina reciclada de un viejo pc cable eléctrico.

Opcional:

LEDS (he añadido un led en serie con el pulsador porque hace prueba de la manera más fácil, que también he añadido que un azul brillante led que puede programarse y encendido por separado para encontrar el baño por la noche)

Un disyuntor o fusible (yo no he puesto en este proyecto) es muy probable que sin embargo, su casa tiene ya en la toma de corriente)

Epoxi o pegamento caliente para rellenado su electrónica (recomendado para la durabilidad)

Lo que los sensores que desee agregar (no agrego a cualquiera para este proyecto pero añadir un pulsador adicional que se puede programar para hacer cualquier cosa (correo electrónico, interruptor de encendido para un corto tiempo, crash el dispositivo, flash todas las luces y leds en patrón de SOS, etc..)

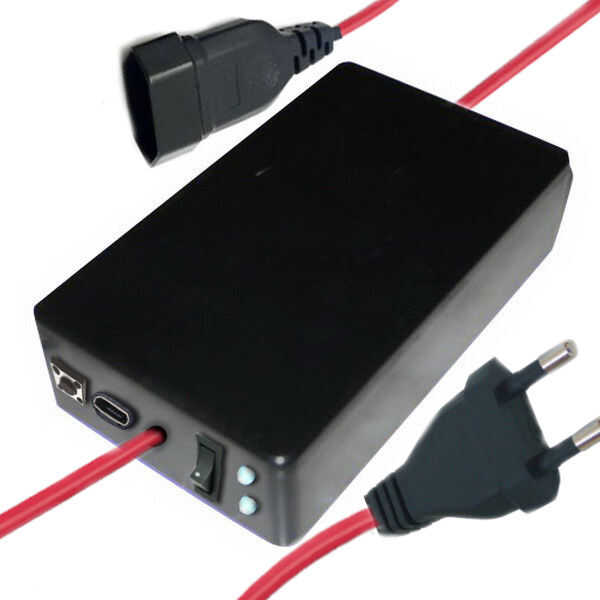

Enchufe macho y hembra (como usted encontraría en los dos extremos de un cable de extensión)

Descargo de responsabilidad:
No estoy asociado con cualquiera de los productos o servicios mencionan en este instructivo. Corriente de la CA es peligroso (como en serio, No se debe subestimarlo). Esta guía se enorgullece en ser noob friendly y permitirá a cualquier persona hacer una wifi de CA interruptor y entrar en domótica barato. Es para que usted pueda decidir si debe. Dicho esto, si estás seguro de que puede manejar este proyecto y sabes que tocar ambos extremos de una línea de potencia va a ser aauwieeee, sigue leyendo!
