Paso 2: Hacer ejercicio cómo se conectan los interruptores
Yo quería hacer conexiones a la PCB que yo podía duplicar la acción de los interruptores manuales. Necesitaba a ingeniería inversa las conexiones de los interruptores y soldar los cables en el PCB que yo podía funcionar externamente.

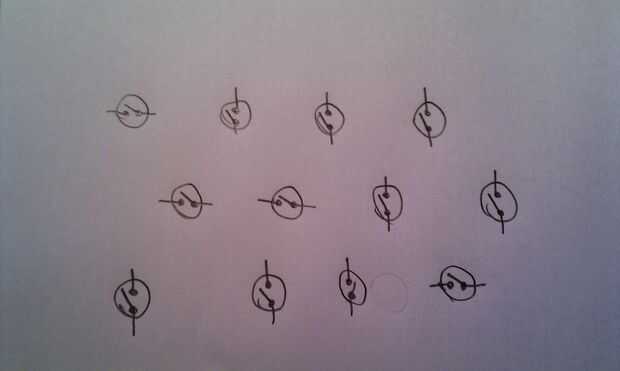

Empecé dibujando círculos sobre un trozo de papel para imitar el diseño de los interruptores de PCB.
He añadido interruptores dentro de los círculos para mostrar la orientación de las dos pastillas de media.

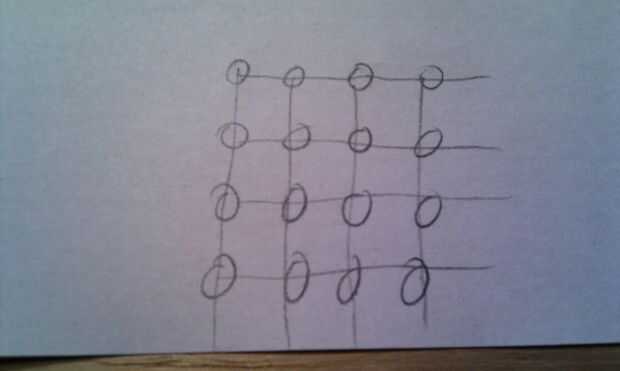

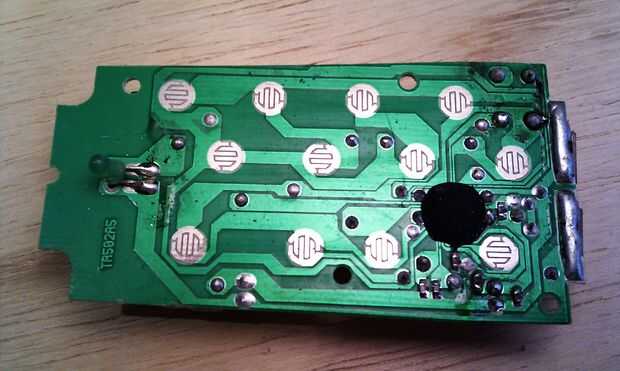

Luego inspeccionó cuidadosamente el diseño de PCB para copiar cómo las almohadillas estaban conectadas entre sí. Los interruptores forman una matriz con un extremo conectado con el circuito integrado (el blob negro visible hacia el lado derecho del PCB).
Sólo quería controlar seis de los interruptores (encendido y apagado de tres zócalos 13A) por lo que no hice todos los interruptores.

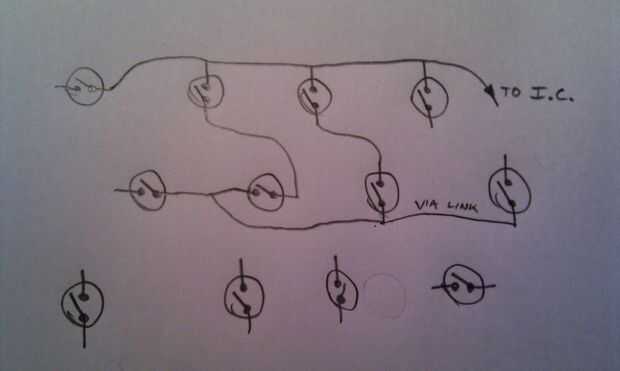

Transpiró que necesitaba seis alambres de conexión, para llevar a cabo las conexiones de los interruptores. Sí, hay 12 contactos para interruptores de seis, pero se comparten varios alambres. En mi esquema de 'real' (ver la cuarta foto) etiqueta cada uno de los seis cables de conexión que iba a añadir (y ponga un círculo alrededor de ellos). Para apagar toma 1, tuve que conectar los cables 1 y 2 juntos. Para interruptor enchufe 1, tuve que conectar los cables 1 y 4 juntos. Etc.
