Paso 3: USB Hub

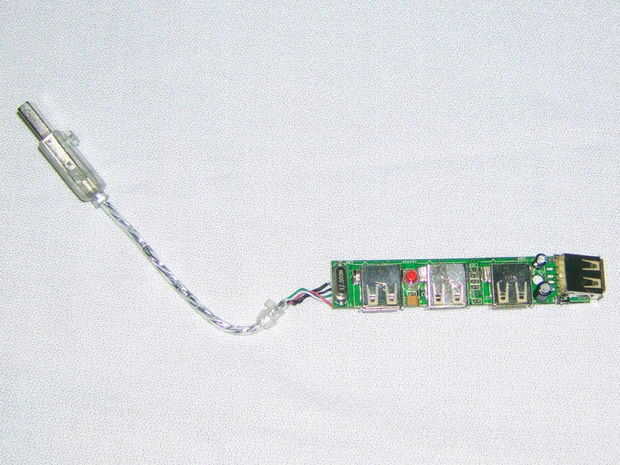

Desarmar el cubo:
El caso de lo hub que utiliza se llevó a cabo junto con un solo tornillo, el caso levantado aparte para revelar una sola tarjeta.
Luego retirar con cuidado los conectores USB. Son dificiles de eliminar debido a las pestañas soldadas a cada lado, cuando intenté calentar esos tabs y levantando en el conector el cojín entero debajo de la pestaña de delaminación del tablero interrumpió. Después de eso, era sólo una cuestión de o desoldar los pines del conector de la placa o ajustándolos apagado, te recomiendo mantener los pernos en al menos un conector por lo que se puede utilizar en pasos posteriores para asignar el pinout de los cables usb.
Si quite los pernos, usted puede limpiar los bits restantes del tablero arrastrando ligeramente la punta del cautín con una pequeña gota de soldadura a lo largo de la longitud de la almohadilla, el pasador debe salir de la plancha. Es una buena idea hacerlo en el resto de las pastillas también a limpiar y hacer un cojín agradable, brillante para luego soldar.
Modificaciones:

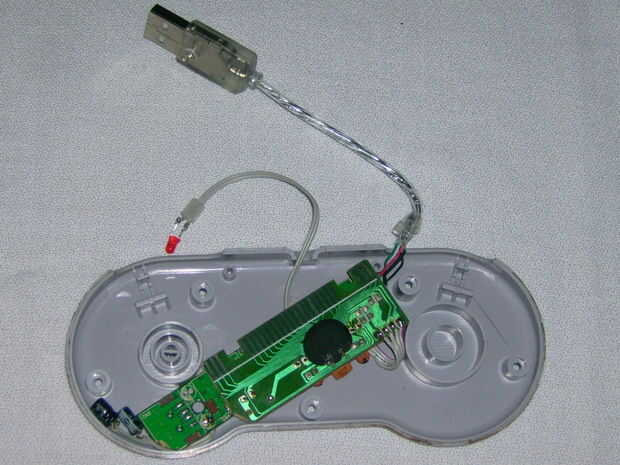

Para hacer el cubo encaja el controlador de que he optado por una diagonal colocación, pero esta puso un extremo en la parte inferior de la mando con mucho menos espacio vacío. Para abordar esta cuidadosamente desoldar los dos condensadores en ello y les soldadas a longitudes cortas del alambre por lo que podrían cambiarse de lugar (teniendo cuidado de mantener los pines conectados del mismo modo que estaban en la Junta). También desoldar el LED y conectadas a una longitud de cable ya que estaba mucho más alto que los otros componentes. Los condensadores tenían muy pequeños cables en ellos, tenía que ser extremadamente cuidadoso cuando el alambre de soldadura en para asegurarse de que tenía una buena conexión y que los filamentos del alambre de no provocan un cortocircuito.
Finalmente, a la Junta diagonal en el controlador tenía que recortar una esquina de la Junta (teniendo cuidado de no cortar a través de circuitos en el reverso). Pude haber sacado una buena parte de la final de la Junta, pero este fue realmente mi primer intento usando una dremel así que seguí modificaciones sencillas.
