Controlador Midi sencillo de flauta/grabadora (EWI) (1 / 14 paso)

Paso 1: Cómo funciona y lo que tenemos que hacer

Cómo funciona

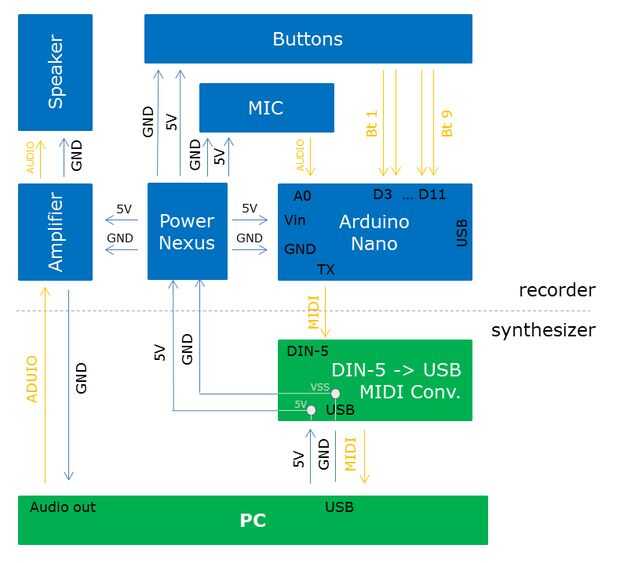

Como se mencionó en el primer paso, la configuración consta de tres componentes principales: un ordenador, un controlador midi de grabadora y un convertidor que se traduce la serie midi recibido desde el controlador a las señales del usb el ordenador recibe y envía al sintetizador software. La primera imagen muestra un esquema de los componentes arriba y el flujo de datos entre ellos.


Lo que tenemos que hacer

  1. Computadora: Instale un host vst y encontrar un plugin de sintetizador de audio.
  2. Convertidor de Midi2Usb: Añadir a un lado de usb cable de audio tot del convertidor que recibe audio de la computadora. Reemplazar cables de Serial Midi (DIN-5) con un cable de encargo a la grabadora que proporciona la energía al controlador, recibe los datos midi del controlador (para ser enviar a la pc) y opcional otro cable para enviar audio (generada por pc) al altavoz dentro del controlador.

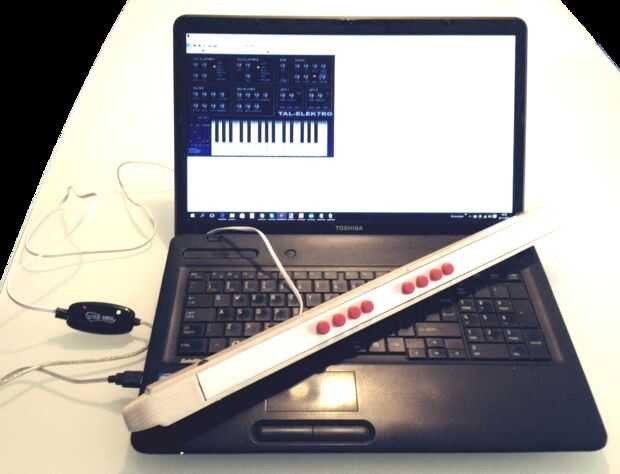

  3. Controlador de MIDI Recorder: Detecta la presiona de dedo (con 9 teclas) y flujo de aire/de la respiración (con un micrófono que registra nivel de audio) y convierte este usuario entrada serial midi (con un Arduino). También salidas de audio recibido desde el pc (amplificador y altavoces). La segunda imagen muestra cómo al final resulta miradas, los siguientes pasos con más detalle cómo hacer que los componentes.


El instructivo puede ser dividida en dos partes

  1. Parte I - paso 3 a la 7: configurar el equipo, modificar el convertidor de Midi2Usb y hacer las partes básicas del controlador grabadora Midi por lo que es capaz de comunicarse con la computadora y tocar una melodía simple (midi).
  2. Parte II - paso 9 y más: se agregue la entrada del usuario (botones y sensor de flujo de la respiración) para el controlador de Midi Recorder como instalar el altavoz opcional.

Paso 8 explica cómo probar la configuración y puede utilizarse desde el paso 7 en adelante para controlar constantemente si sus modificaciones 'rompieron' algo.

(Instalar el altavoz en la grabadora midi y conectado el conector de cable de audio a Midi2Usb convertidor son opcionales si no te importa el sonido de su computadora).

Al usar los términos grabadora y el controlador solos o juntos, debe leer controlador de midi recorder.
