Controlador MIDI de Arcade (1 / 10 paso)

Paso 1: El material duro

Partes:

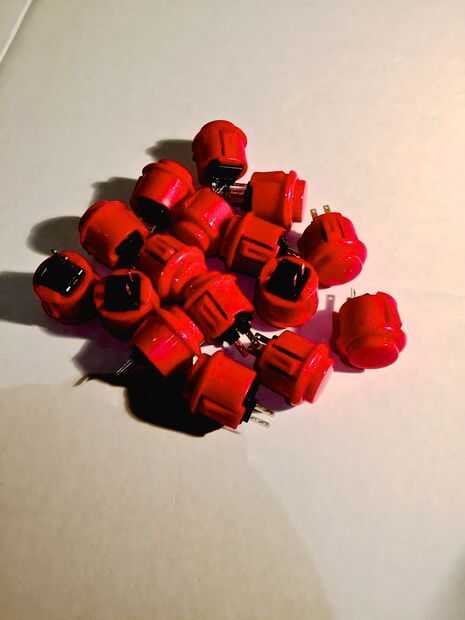

16 || botones de arcade 24mm

Usted puede elegir la variedad de Sanwa de calidad o la variedad No-Sanwa si son baratos como yo y no les importa esperar un mes para recibir los botones

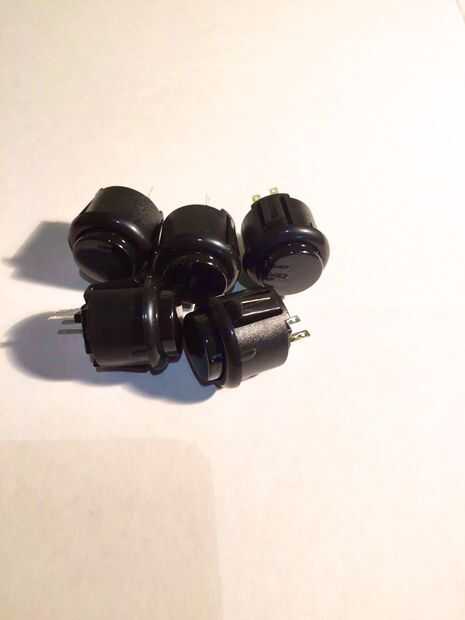

6 || botones de arcade 24mm

De un color complementario para que coincida con el 〖 un e s t h e t me 〗of los otros 16 botones de c s

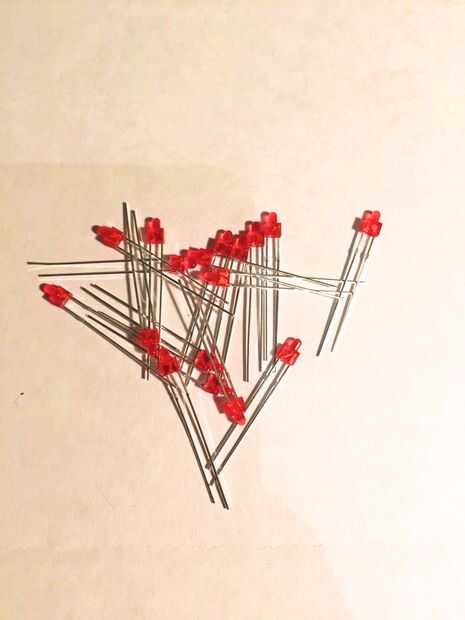

16 || 2mm LED

Honestamente no sé por qué elegí LED de 2 mm, la variedad de 3 mm es mucho más común y no vienen en intervalos de 100s

4 || 220Ω resistores (también conocido como cable de ordenador con los granos)

Para la corriente, limitando así los LEDs no saltar

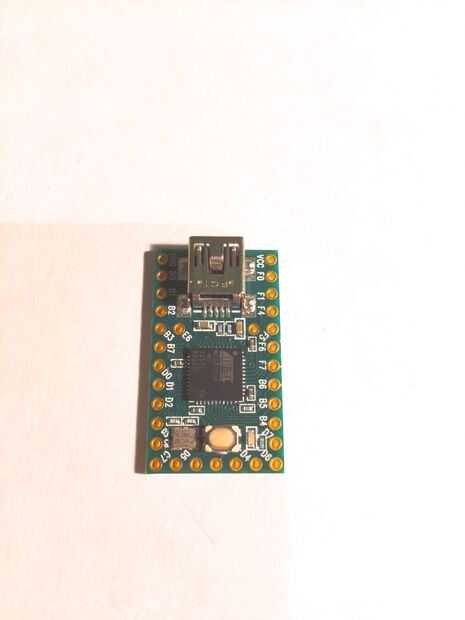

1 || Teensy 2.0 microcontrolador

Hace los botones cosas MIDI, usted puede encontrarlos en tiendas de electrónica

1 || 74HC595

Utilizado para controlar los LEDs

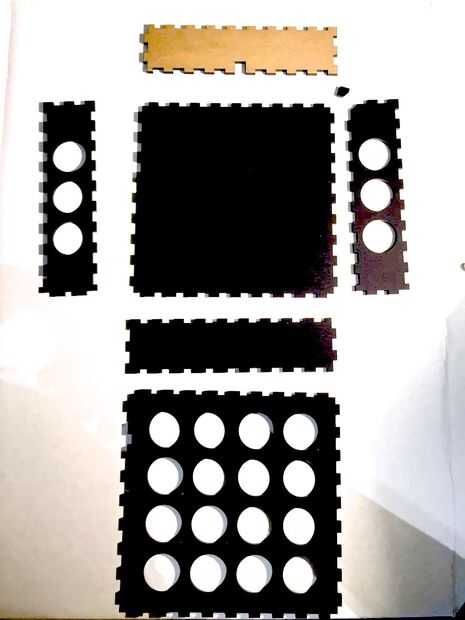

1 || recinto de arcrylic

No dude en láser corte uno de cualquier material grueso de 3 mm utilizando los archivos EPS siempre, o sólo conseguirlo precortadas de Ponoko

Mucho || Tubería aka shrinkydink abrigo del encogimiento

La clase surtida es el mejor.

Equipo:

1 || estación de soldadura

El soldador es una inferior, pero la alternativa

Algunos || de la soldadura

y si te sientes como si fuera uno de esos días de flujo

1 || pistola de calor

Para la envoltura de shrinkydink

Algunos || pegamento

cemento acrílico, super, gorila, epoxi, arma de pegamento o tipo

Opcional:

1 || multímetro

Utiliza para comprobar si los botones están trabajando como botones y otras cosas eléctricas

Algunos || cable de cinta

Hace conectar los botones a la Teensy algo más fácil y limpia

44 || prensa doble vinilo

Lo hace mucho más fácil de conectar el cable de cinta en los cables del botón. Simplemente no pude encontrar que era el tamaño correcto de Fry
