Controlador Arduino lente - sincronizado Zoom/enfoque con el mando clásico de Wii (9 / 11 paso)

Paso 9: Darle una prueba de funcionamiento

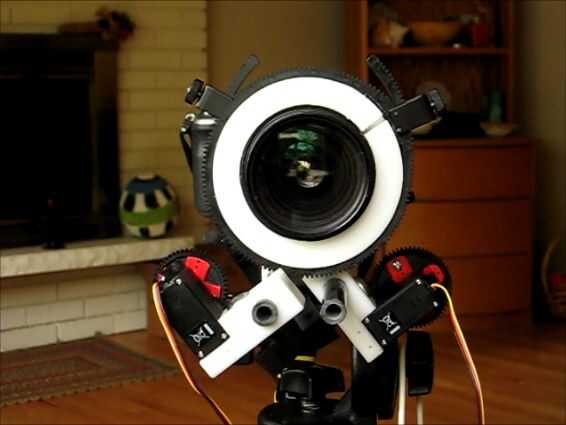

Con la cámara en el lugar (y montada sobre un trípode robusto) y los servos montados en los rieles, es el momento para conectar todo para una prueba de funcionamiento.  No poder aunque el Arduino con el enagaged de engranajes. En su lugar, primero swing les del engranaje de la lente para que los servos pueden girar sin mover la lente. Luego puede encender la placa. Si no lo hace, usted puede encontrar que su servo intenta convertir a la lente más allá de sus límites, y eso no es bueno.

Programar el controlador para tu lente (estas instrucciones son también en el código de Arduino)
Después de tu tabla botas para arriba y los servos han dejado de moverse, mover el zoom del lente suena a que es el máximo que corresponde a la posición del servo. Cuando mi controlador arranca mi servo zoom se mueve a la posición de zoom más amplia, por lo es donde me muevo la lente antes de que enganchen el servo del zoom. Después he movido el lente, columpio el servo en posición para que el engranaje sólo encaje el engranaje de la lente (si poner demasiada presión sobre el lente, puede llegar a pegar y no tan suave del movimiento). Luego programo esto como el más amplio ajuste de zoom pulsando "Inicio", luego "Hombro izquierdo" en el mando clásico de Wii. Luego usar el stick derecho para acercar la imagen hasta que la cámara llega a su límite de zoom y utilice el teclado para un grado o dos. Luego programo esta posición máxima de zoom pulsando "Inicio", luego "Hombro derecho" para programar el ajuste de zoom máximo de la lente.

Repetir un procedimiento similar para el servo de foco, pero la derecha izquierda y la mayoría más enfoque servo configuración mediante los botones «Derecha Z» y "Izquierda Z" del programa.

Una vez que estos límites se fijan, es hora de encender la cámara, elegir a un tema y establecer el foco para la configuración de zoom más amplia y más cercana. No importa donde empieces, pero suelo ir máximo zoom (sólo tiene que pulsar el botón de hombro derecho automáticamente ir allí). Luego usar el stick izquierdo y la izquierda D-Pad para conseguir el enfoque correcto, y luego pulse "Inicio" luego "+" para ajustar el enfoque para el máximo Zoom. Zoom siguiente su lente todas hacia fuera el más ancho zoom y de nuevo, utilice el joystick izquierdo y D-Pad para marcar en el focu sobre su tema. Una vez está bien, pulse "Inicio" luego "-" para fijar el foco en la posición Min Zoom (zoom más amplia). Cada vez programa sea el "-" o "+" botones, el código calcula la proporción correcta para mover el foco mientras para mantener el sujeto enfocado como zoom.  Puede ajustar el enfoque en cualquier momento mediante la palanca izquierda o el D-Pad, y hasta que se vuelva a programar el "+" o "-" clave el enfoque siempre se mueve en sincronización con el movimiento del zoom cuando se utiliza la palanca derecha para su lente de zumbido. Esto es donde la magia de mi "artilugio" (como lo llama mi esposa).

También puedes programar el 4 (x, y, a, b) botones con posiciones de Zoom/foco dedicados. A mover el zoom y el enfoque a la posición deseada, luego presione "Inicio" y entonces uno de los botones de programa para esa posición.  Si mueve sólo el servo de foco al programar cada uno de estos botones, puede hacer que su controlador funciona como un foco siga con 4 posiciones de preset focus que no se mueven en todo el zoom.

Aquí hay un video que demuestra este proceso con el regulador montado en mi cámara GH2:
