Controlado por ordenador Star (3 / 5 paso)

Paso 3: Paso 3: crear el panel frontal con los LEDs

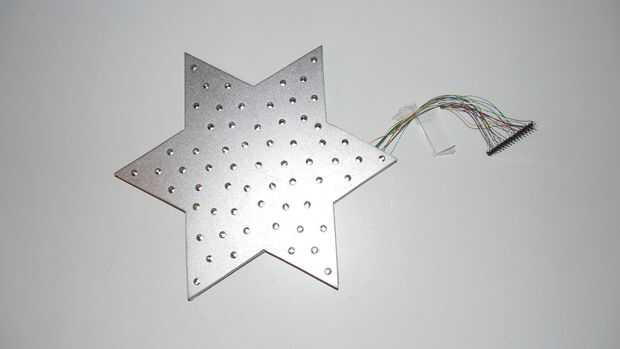

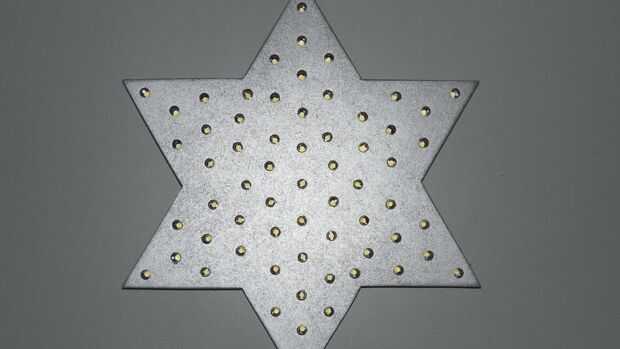

El panel frontal está hecho con MDF de 8 m y contiene los agujeros para los LEDs de 5 mm. Antes de los LEDs, primero rocía el panel frontal con pintura de plata. Tenga en cuenta que sólo 63 LEDs fueron montados porque de lo contrario no daría una disposición simétrica.

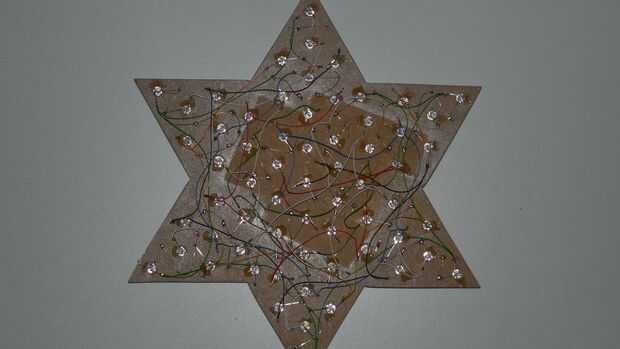

Los LEDs están conectados en una matriz de 8 por 8 según el esquema dado en el paso anterior. Utilicé cable Kynar para conectar los cables. Se recomienda utilizar hilos diferentes colores tanto como sea posibles. Finalmente se conectan los cables a la cabecera de macho de 16 pines. El orden de los cables no es importante. Sólo es importante recordar que los cables son las líneas de exploración y que cables son las líneas de retorno. Tenga en cuenta que la cabecera del hombre tiene que ser montada después de que los cables al panel posterior, ver el siguiente paso.

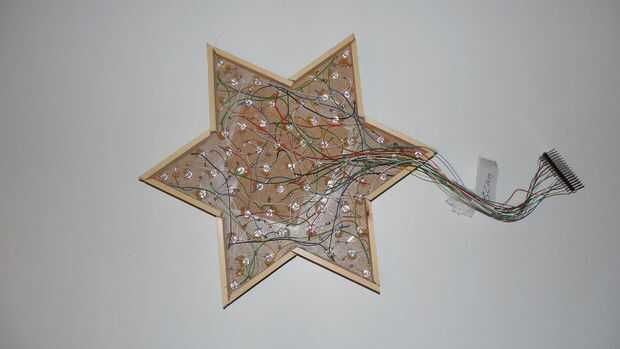

Para el panel frontal para conectar al panel posterior que necesita un pequeño viaje de madera que se pega alrededor de los bordes del panel frontal como se muestra en la foto.
