Controlado por ordenador luces de Navidad con luz-O-Rama (10 / 14 paso)

Paso 10: Cómo configurar la red de controladores

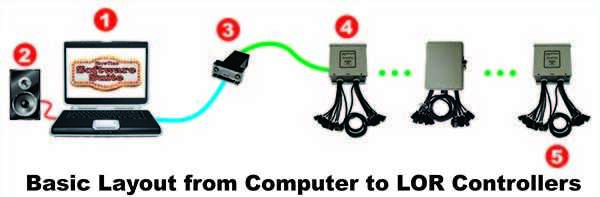

Puede configurar los controladores de cualquier manera que puedas imaginar! Pero vamos a empezar simple y añadir más después en. Permite comenzar hablando de imagen 1

Imagen 1)

1) en la parte marcada 1 es como se puede ver en su computadora. Su equipo es lo que controlará las configuraciones de luces en esto (y más). Para emitir un sonido el ordenador solo salidas lo en la toma de auriculares (2) (vamos a hablar es de los métodos de entrega sonido). Para enviar la señal al controlador el ordenador salidas por el puerto USB en el adaptador (3) y continuará luego por un cable CAT-5e o cable de teléfono. Usted necesitará un cable de conexión entre el ordenador que controla las luces y el primer controlador! Después de conectar el otro extremo del cable al primer controlador (4) sólo puede utilizar el segundo conector para conectarlo hasta que el controlador siguiente y luego al siguiente y así sucesivamente (5)

Este es el método más sencillo y más utilizado, los inconvenientes son que necesita un equipo que ejecuta constantemente y un cable conectado entre el regulador y el primer controlador. Las ventajas de esto son el método más barato y más simple en general.

Usar este método porque es barato y fácil además de nuestra casa ha construido en red CAT-5 tan sólo conectar el equipo en el enchufe en la pared y en la conexión central área Conecte el cable a otro puerto en la casa y que está cerca del controlador.

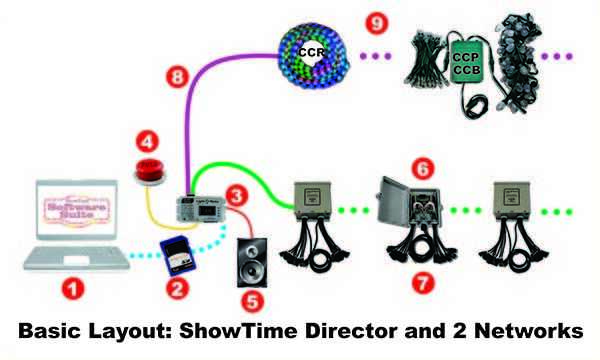

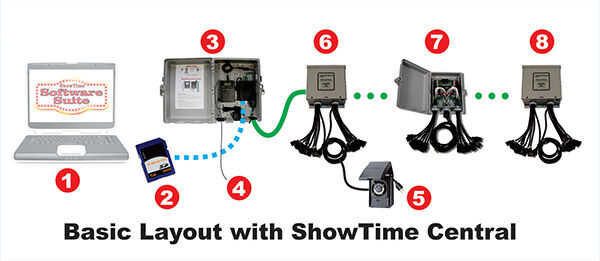

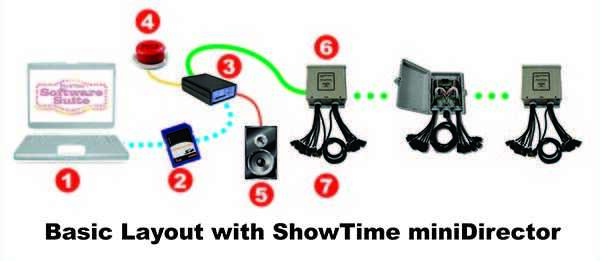

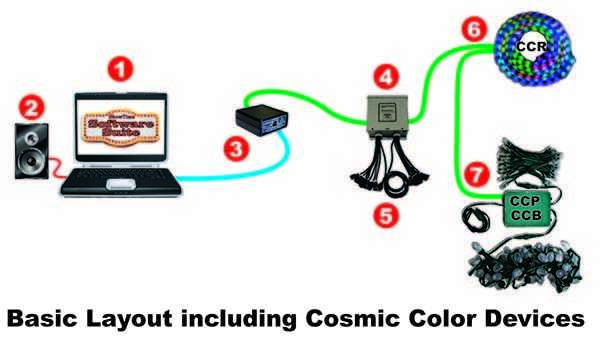

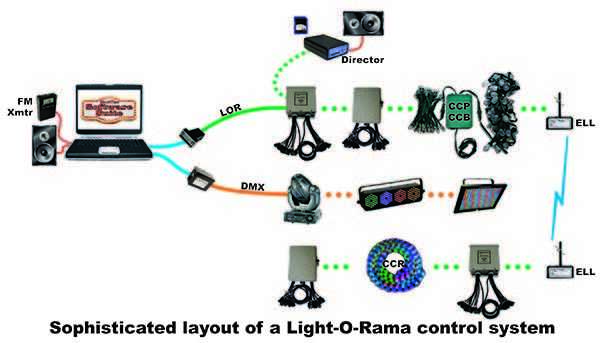

Imagen 2, 3, 4 y 6 son más complicadas configuraciones que utilizan luces RGB

Imagen 5)

Imagen 5 obras que igual excepto el equipo se sustituye por un cuadro pequeño controlador que está corrieron una tarjeta SD (2) y tiene una configuración de botón de entrada (4) esto tiene las ventajas de no necesitar un ordenador enchufado y sin cable que va por el pasillo y la puerta, con el inconveniente de un precio total superior.

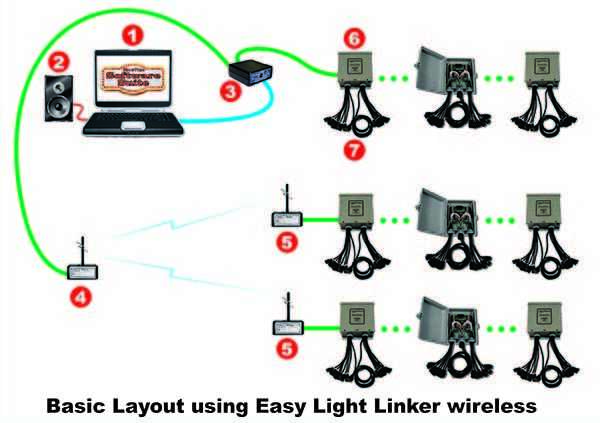

Imagen 9) en este método se utiliza un ordenador para ejecutar todo con la ventaja de las conexiones inalámbricas entre los grupos de reguladores y equipo

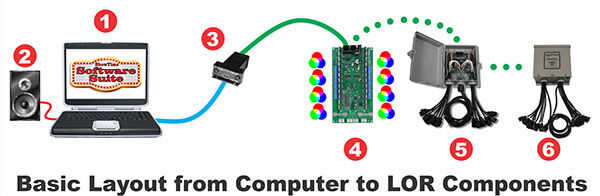

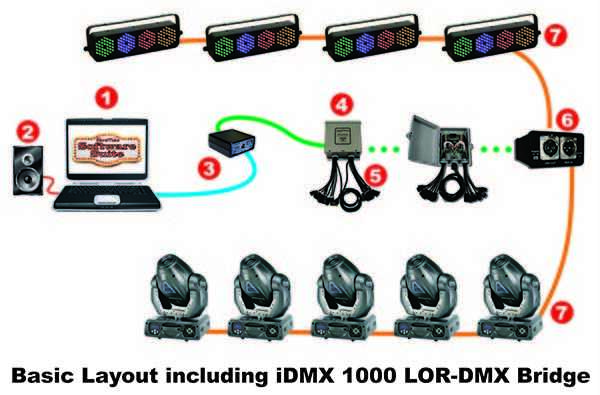

Imágenes 7 y 8 son ejemplos más complejos que no voy a cubrir en esta guía pero no demasiado mucho más difícil de implementar
