Paso 7: Conecte el circuito

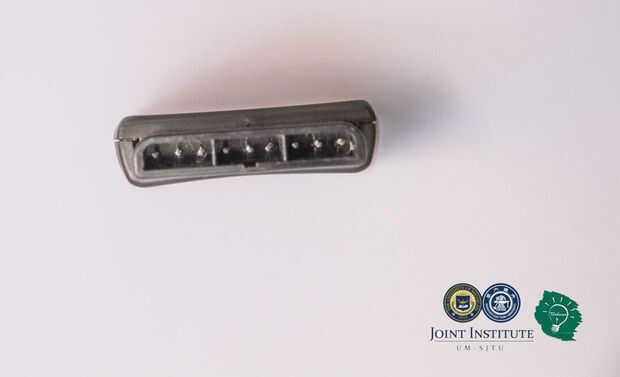

1. Conecte el receptor de Bluetooth con la placa Arduino
Conecte el receptor de Bluetooth con la placa Arduino con seis cables de Dupont de hombre a mujer.

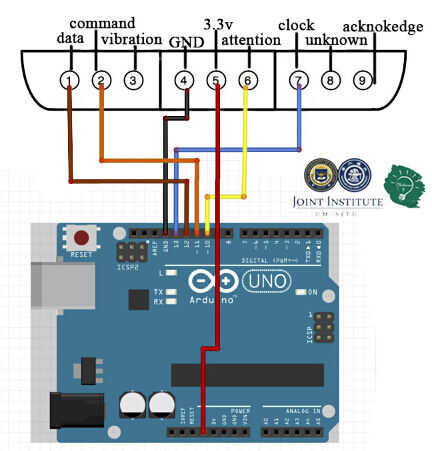

La tabla siguiente muestra cómo conectar. (Figura 7.1, figura 7.2)
Bluetooth (de izquierda): 1, 2, 4, 5, 6, 7
Pines de Arduino: 12, ~ 11, GND, 3,3 v, ~ 10, 13
2. Conecte los controladores electrónicos de velocidad con los motores
Conectar el motor sin cepillo con uno de los controladores de velocidad electrónicos y el ventilador de elevación con otro controlador electrónico de velocidad por conexión de los cables con los mismos colores juntos. Conecte los dos controladores de velocidad electrónicos con un alambre en forma de V.

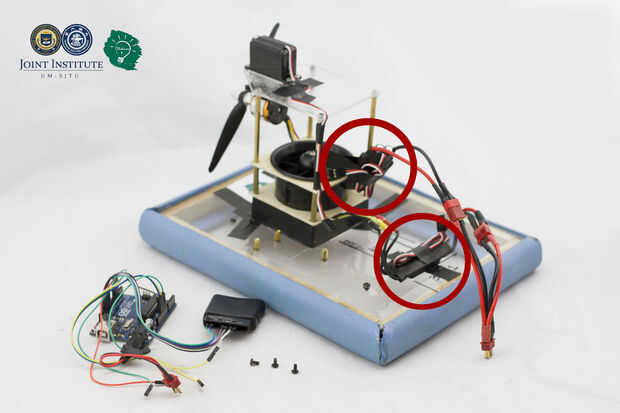

Fijar los dos controladores de velocidad electrónicos como se indica en la figura 7.3.
3. Conecte los reguladores de velocidad electrónicos con la placa Arduino

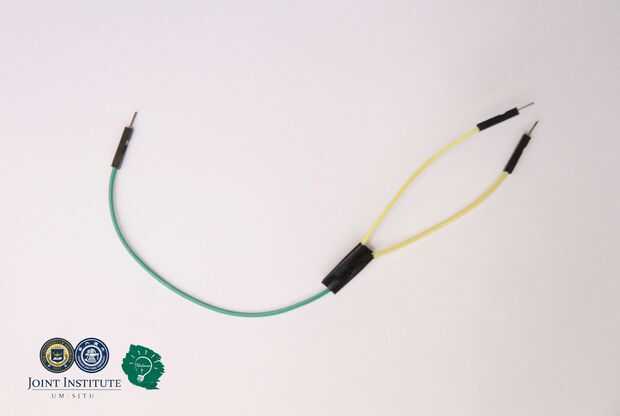

Tres cables de Dupont de macho a macho en un punto de soldadura y fijar con cinta aislante. (Figura 7.4)
Conecte un extremo de los cables de Dupont conectados al pin GND de la placa Arduino. Conecte los otros dos extremos a los dos cables negros de los controladores de velocidad electrónicos.
Conecte el cable blanco de los controladores de velocidad electrónicos que está conectado con el ventilador de elevación con el perno 5 en la placa Arduino con un alambre de Dupont de macho a macho.
Conecte el cable blanco de los controladores de velocidad electrónicos que está conectado con el motor brushless con el pin 6 en la placa de Arduino usando un alambre de Dupont de macho a macho.

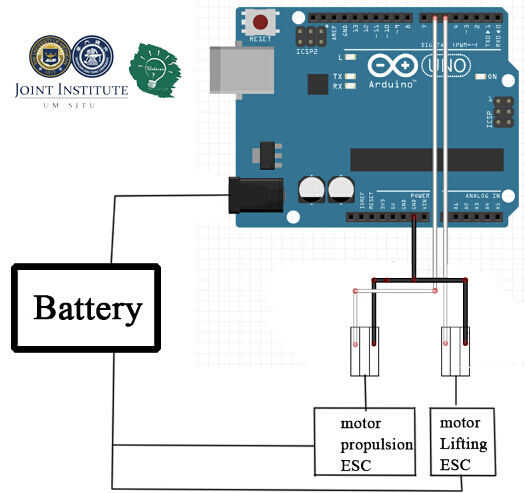

4. usar un alambre en forma de V para alimentar los motores y la placa Arduino
ADVERTENCIA: Para cuestiones de seguridad, no conecte el cable a la placa Arduino en este paso. (Figura 7.5)

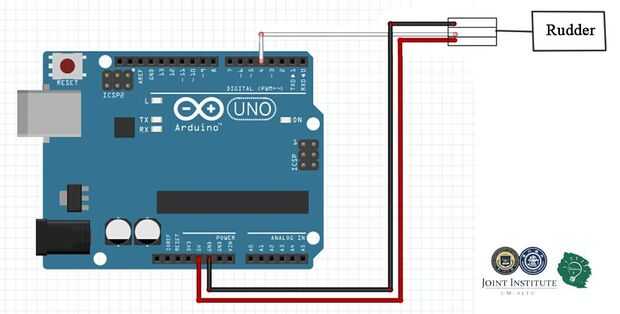

5. Conecte el servo con la placa Arduino
Utilizar tres cables de Dupont-macho para conectar los tres cables del servo a la placa Arduino.
Servo: Rojo, blanco, negro
Pines de Arduino: 5v, 4, GND
(Figura 7.6)
