Paso 4: Nos interesa (edificio) esa base.
Es hora de empezar a construir el soporte para su montaje.
!!!!!!! (Todas las medidas están en pulgadas!)
-No todo el dibujo en lápiz de luz-

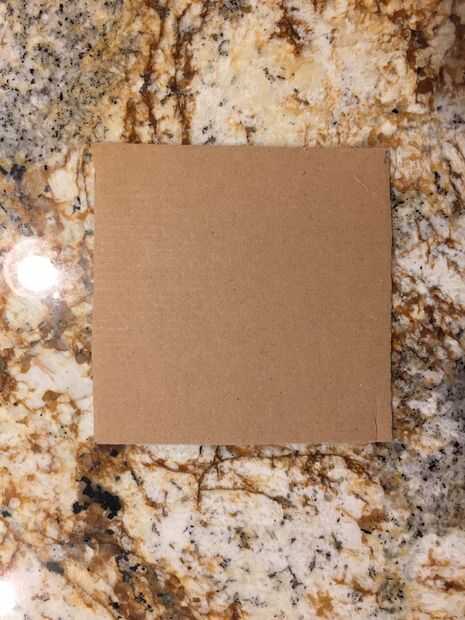

-Cortar un trozo de cartón de 5 x 5. (Imagen 1)

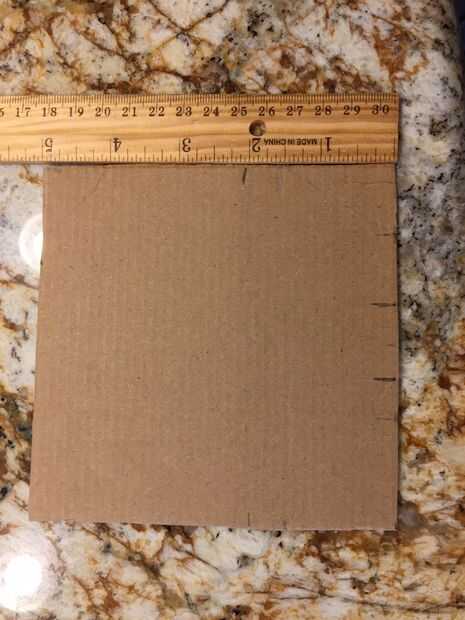

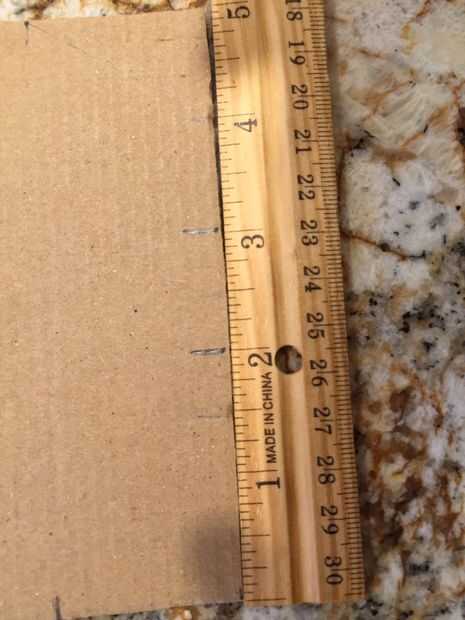

-En uno de los lados, hacer pequeñas marcas en 2 y 3 pulgadas. (Imagen 2)
-Si ese lado es la parte superior, entonces los dos adyacentes lados haga una marca en 2 pulgadas. (Imagen 3)

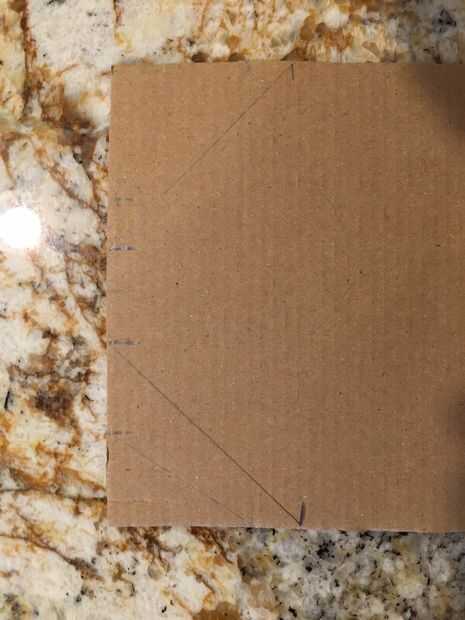

-Conectar la marca de tres pulgadas en la parte superior con la marca en ese lado de la cartulina y repita para el otro lado. Conectar con una línea de luz. (Imagen 4)

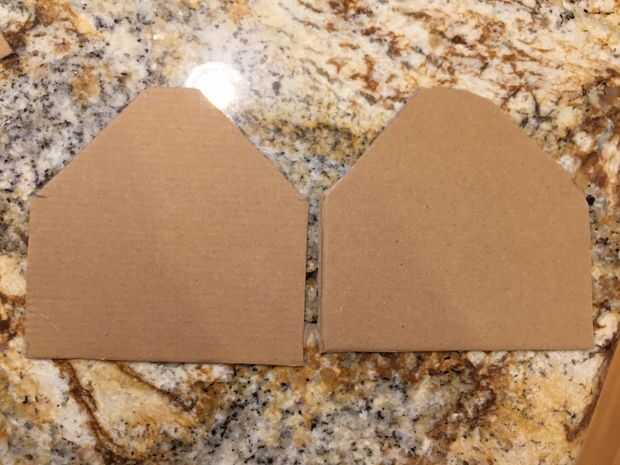

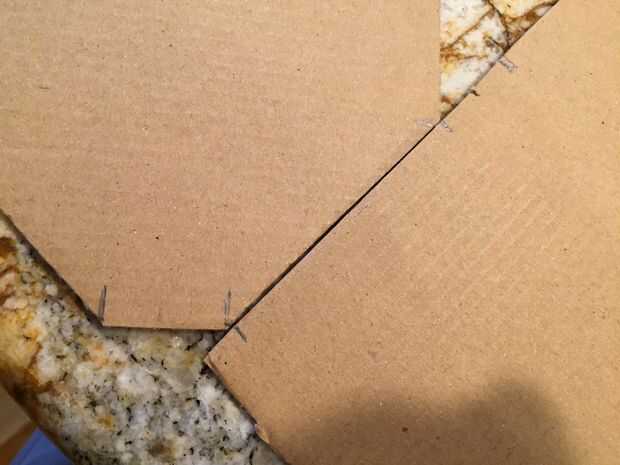

-Corte a lo largo de ambas líneas, por lo que tiene un hexágono. Utilizando el lápiz, traza el contorno en otra pieza de cartón y corte. Uno de ellos terminará siendo la parte superior y el otro la parte inferior. (Imagen 5)

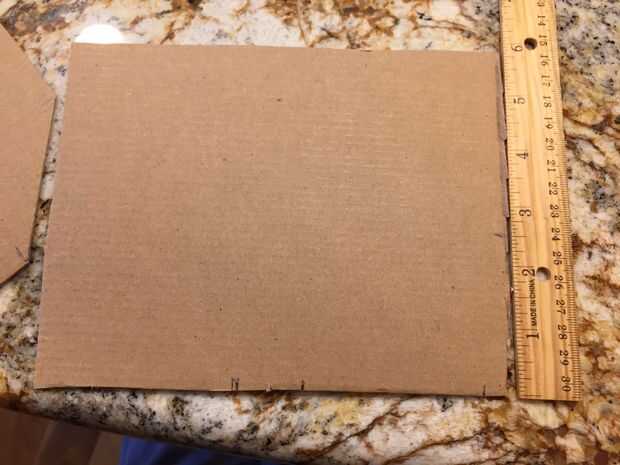

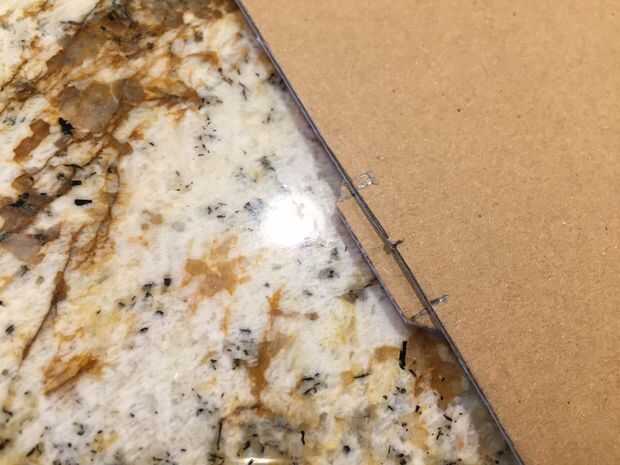

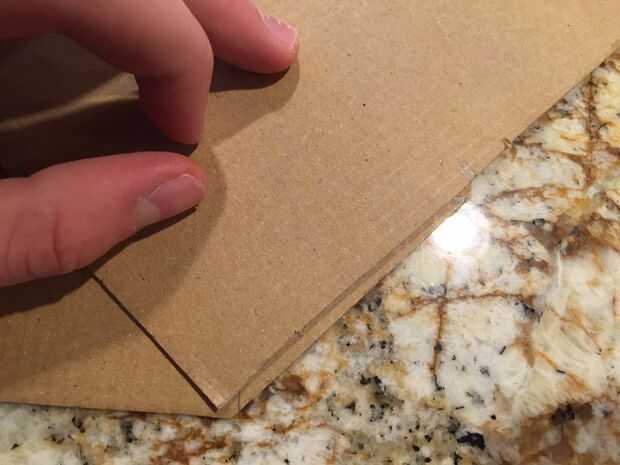

-Usando un pedazo de cartón por lo menos 2,5 x 8, a partir de la medida de un borde a lo largo de la longitud de la primera marca de corte hecha y haga una marca pequeña Dónde está el final. (Imagen 6)
-A partir de la marca usted a hecho, medir la longitud de la parte superior más pequeño de la forma y hacer otra marca. (Imagen 7)
-Uso de marca que como punto de inicio, mida la longitud del corte restante y hacer otra marca. (Imagen 8)

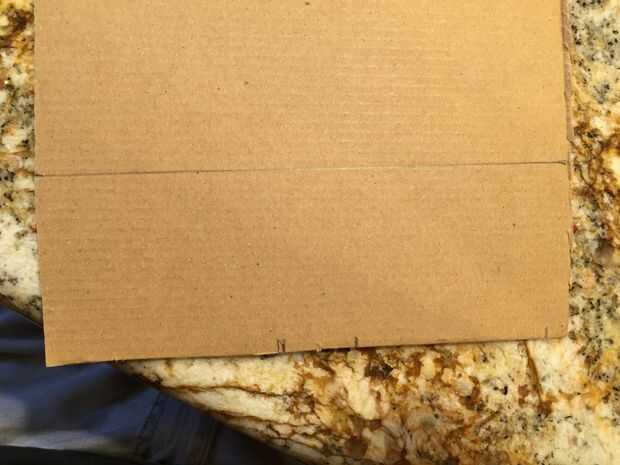

-En los lados adyacentes de donde hiciste la marca, mide 2,5 pulgadas por cada lado y conectar con una línea. (Imágenes 9 + 10)

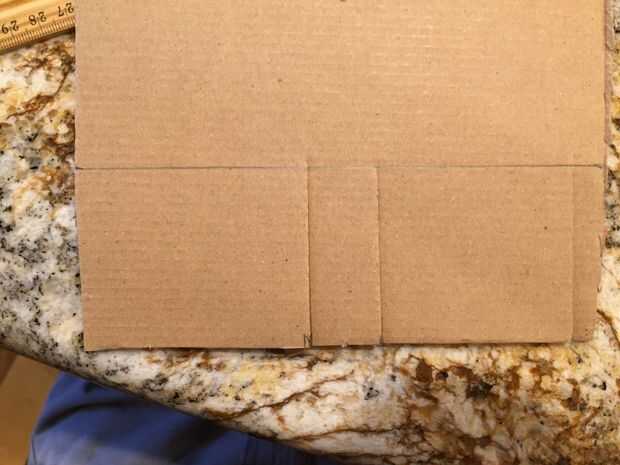

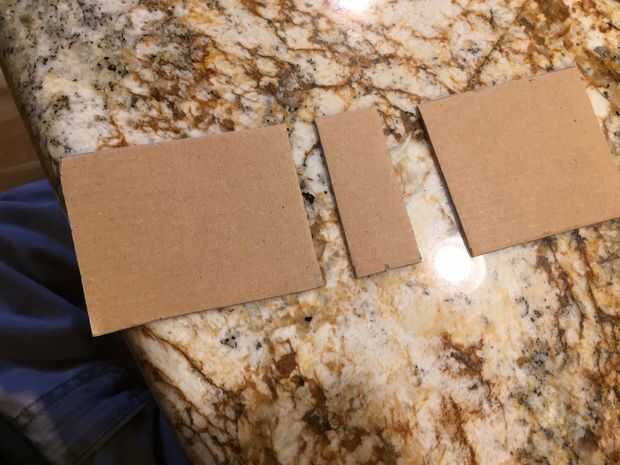

-Corte recto hasta esta línea en todas las marcas que sólo hizo, luego corte a lo largo de esta línea a las piezas. (Imágenes 11 + 12)

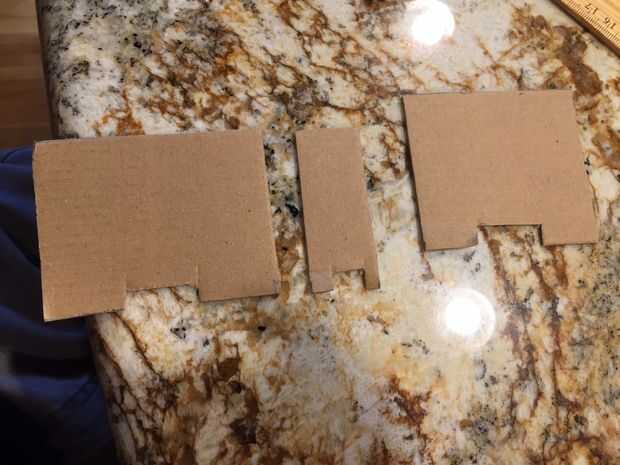

-Hacer muescas suficientemente anchos en la parte superior de cada pieza para permitir que los cables de los sensores ultrasónicos para pasar a través. (Imagen 13)

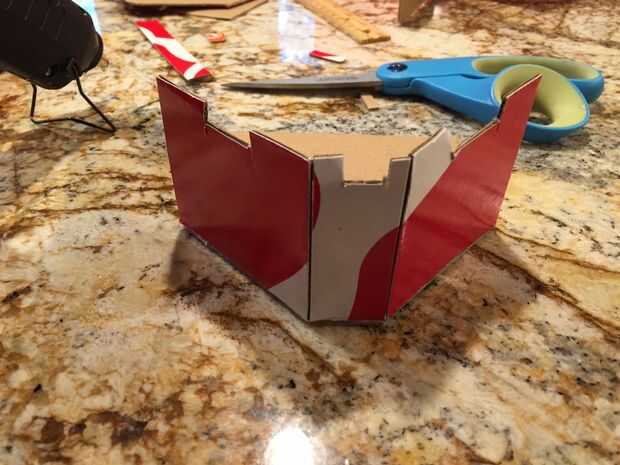

-A continuación, caliente pegue las piezas a cortar, con las muescas en la parte superior, la pieza más grande que usted decidió que era la base. (Imagen 14)

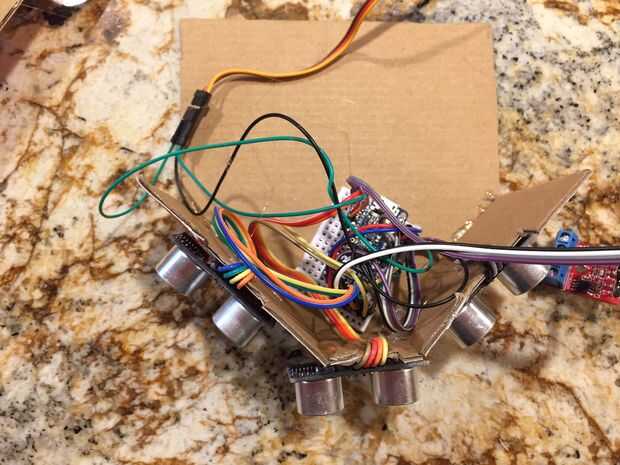

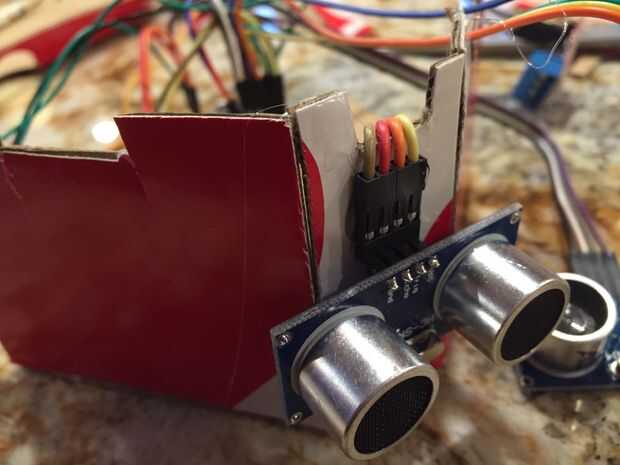

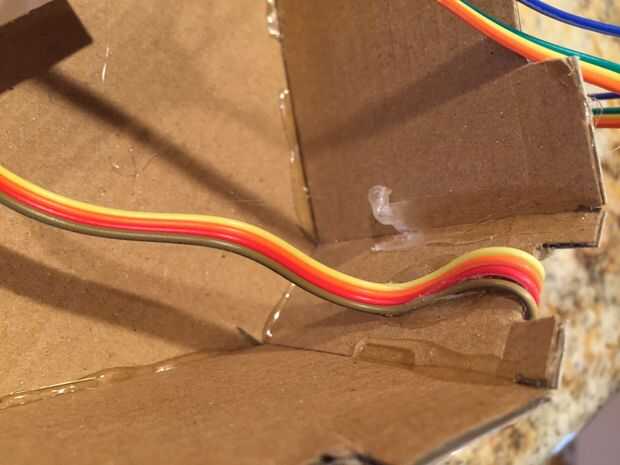

-Pegue el sensor se muestra en el medio de dos y pegar los cables al interior del aparato como se muestra. (Imágenes 15 + 16)

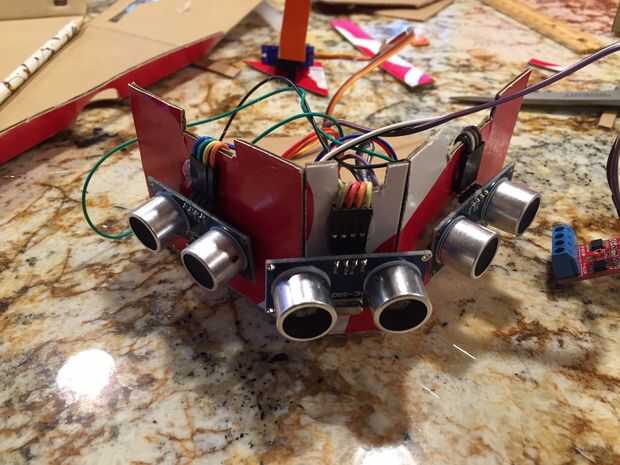

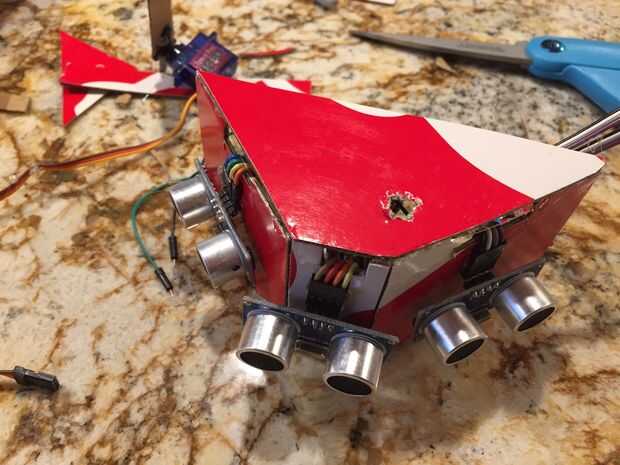

-Repita para los otros dos sensores (mirando el dispositivo sensor se debe a la izquierda). (Imagen 17)

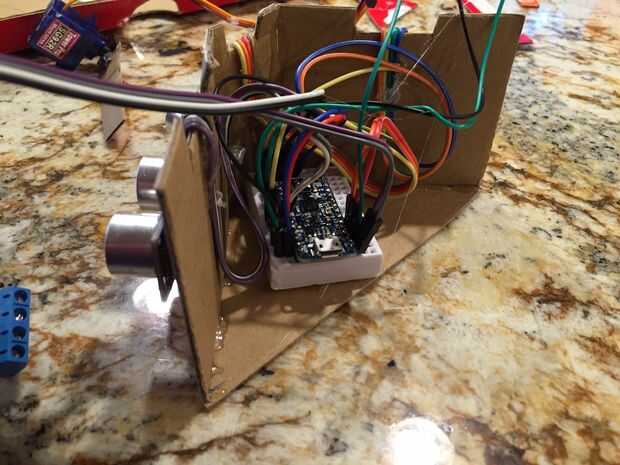

-Entonces, pegue la placa hacia abajo como se muestra. (Imagen 18)
-Recorte la cartulina restante en la parte posterior. (Imagen 19)

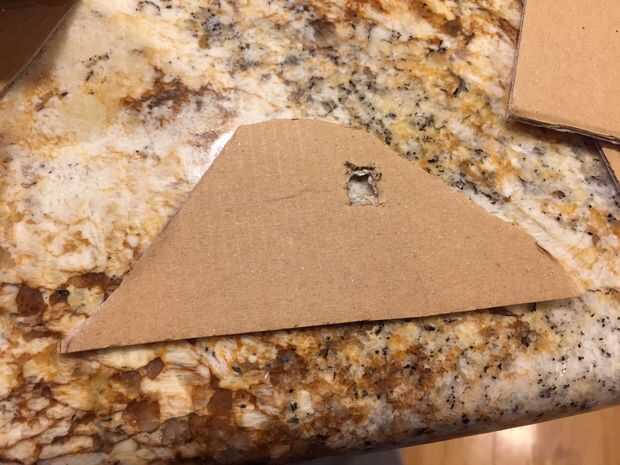

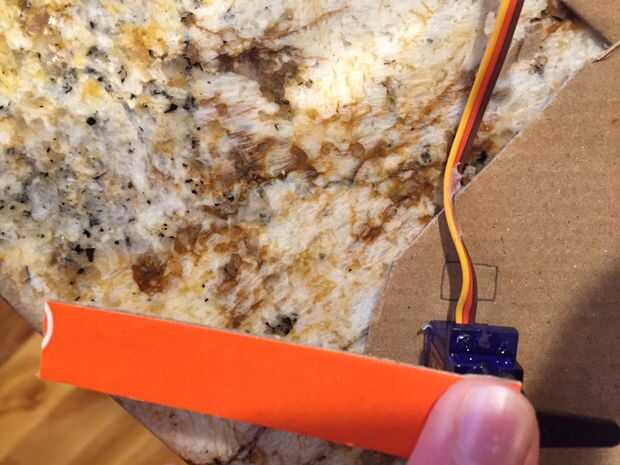

-Hacer una pequeña plaza, en la parte superior del dispositivo que no ha pegado abajo todavía, lo suficientemente grande como para adaptarse a los cables de los servos. El servo debe colocarse como se muestra, con la plaza al lado. Este recorte. (Imágenes 20 + 21)
-Pegar la parte superior. (22)

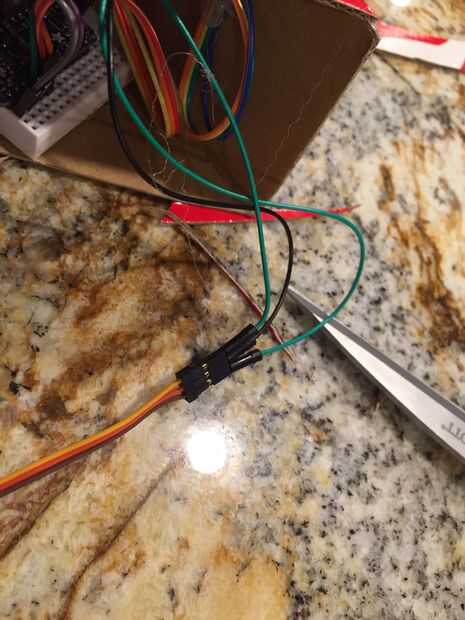

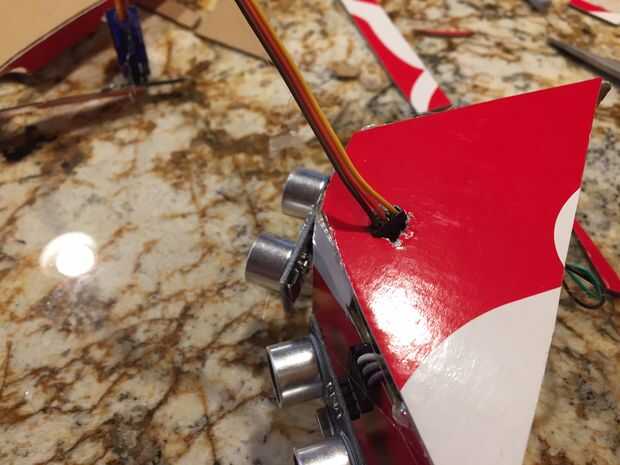

-Desconectar los cables de servo, pase por el orificio, luego vuélvalos a conectar. (23 + 24)

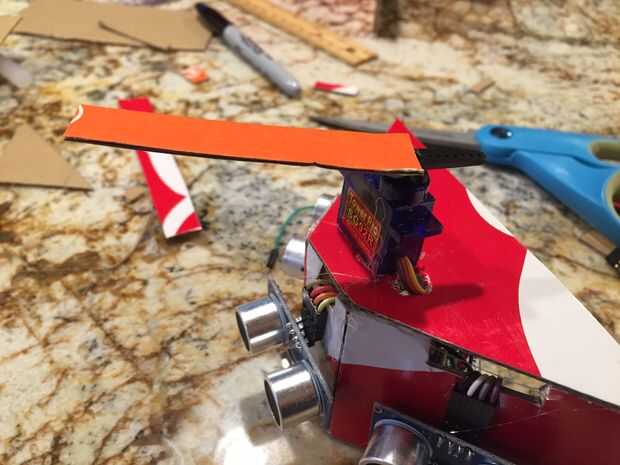

-Antes de que pegue el servo en su sitio, asegúrese de que están hacia el lado correcto hacia fuera moviendo el plástico de la pieza que vino con el servo que se acopla a la parte superior a lo largo de la amplitud de movimiento del servo. Cuando adhiera la plataforma a este pedazo de plástico, debe estar apuntando hacia afuera y debe ser capaz de mover unos 180 grados, que hace pivotar de sensor a sensor tres. Una vez que estés positivo funciona, pegamento abajo del servo y pegar cualquier plataforma de cartón de tamaño en la parte superior de plástico del servo cosita. (25)

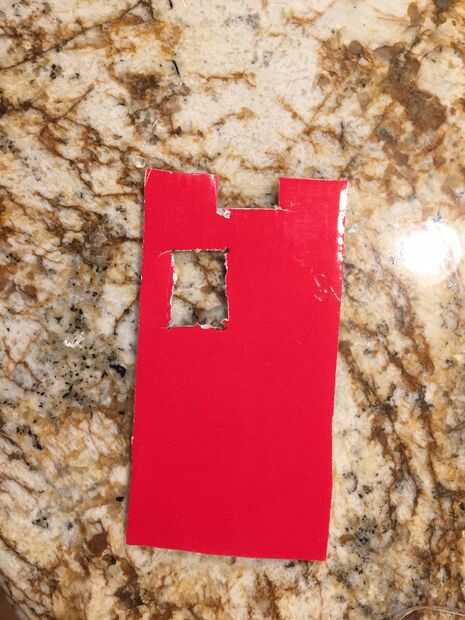

-Realizar la parte trasera, como se muestra en la imagen 26. El agujero más grande más cercano a la mitad es para mi cable usb, y el orificio más pequeño en el lado es para el conductor del motor opcional que conecté. NO PEGUE ESTO EN TODAVÍA! Para cargar el código en el Abalorio pro, usted necesitará poder acceder al botón de reset que sería cubierto por la parte posterior.
