Paso 2: Montaje mecánico
Paso 2: Corte un 130 mm 132 mm pieza de madera contrachapada de 1/8 y perfore a cinco orificios de 9/64 por figura 1. Marque una línea servo de eje 50 mm desde la parte superior a bordo de la parte posterior. Corte 3 pedazos de cuadrado de ¾ pulgadas stock madera ¾" largo. En una sola pieza, perfore un agujero de 9/64 por Figura 2. Corte 1" largo pedazo de la 1" Plaza Banco de madera y taladre dos orificios de 3/8 por figura 3. Corte 150 mm por pieza de 200 mm de ½ de madera contrachapada y taladre dos orificios de 3/8 por figura 4.

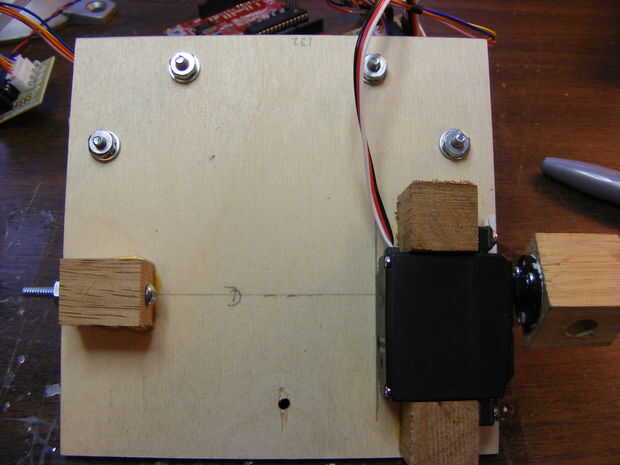

Paso 3: instalar 1 tornillo largo ½ 6-32 en el agujero de ¾" pedazo de madera, asegúrelo con la arandela y la tuerca. Usando pegamento para madera, fije a la pieza de madera contrachapada de 1/8, utilice la línea de eje servo como guía. El tornillo debe ser de 10 mm por encima de la madera contrachapada – igual que el eje de impulsión del motor servo. También con pegamento para madera, colocar los otros dos bloques de 3/4 de pulgada para opuesta al lado de la madera contrachapada, posicionándolos como soportes para el motor servo, asegurar la alineación con la línea de eje servo. Permitir el pegamento para madera seca durante la noche. Después se seca el pegamento, fije el motor servo con hardware incluido con el motor servo, ver foto.

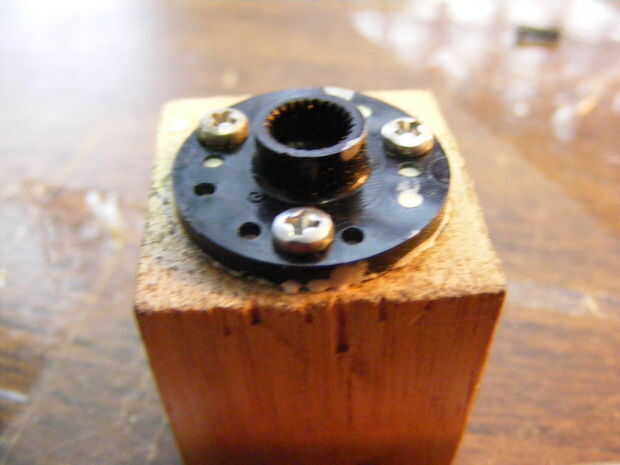

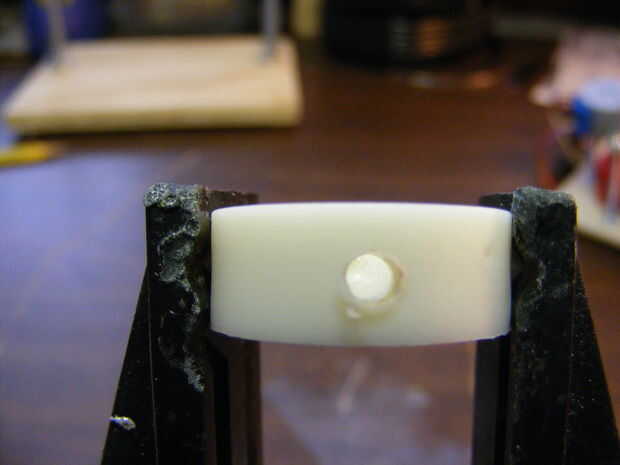

Paso 4: con 2 tornillos y epoxy, coloque sobre el agujero de 3/8, el cuerno del servo (rueda) a 1" cuadrado madera pieza, ver foto. El 3/8 "agujero lateral" le permitirá instalar más adelante el cuerno al eje del servo tornillo de montaje.

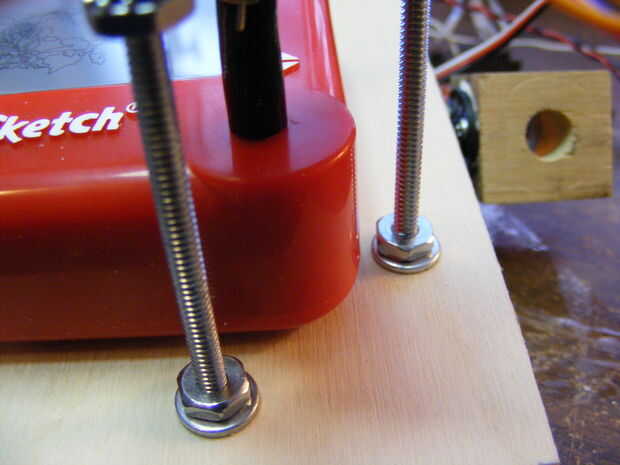

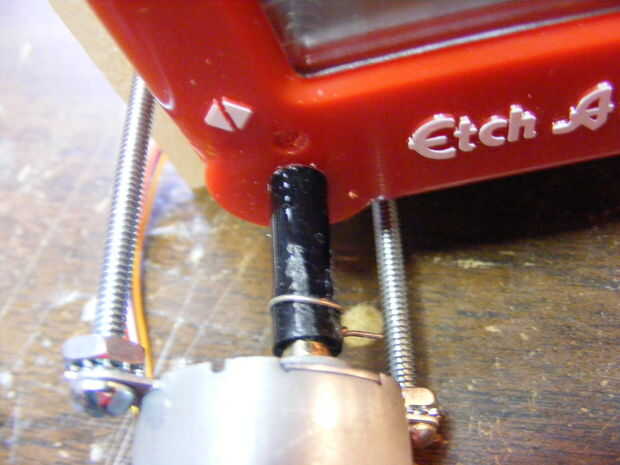

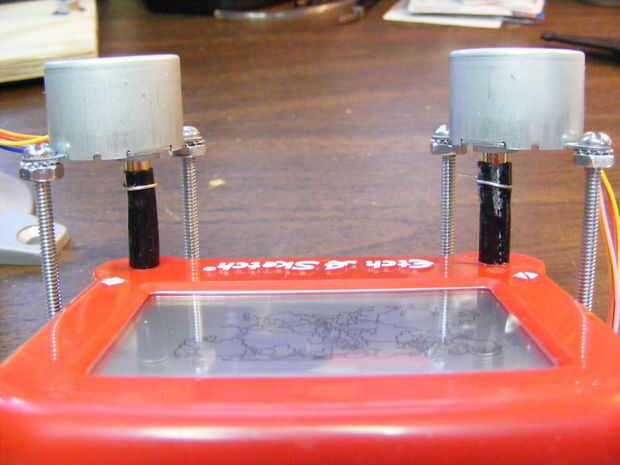

Paso 5: cortar 2 piezas de vinilo tubería OD X 0,25 0,17" ID x 20 mm de largo. Retire las perillas de Etch A Sketch y usando pegamento fije cada tubo a los ejes de mando. Sujete el eje del motor paso a paso a otros extremos de los tubos, seguros con una envoltura de alambre. Con 2 ½ larga 6-32 tornillos, tuercas, plana y las arandelas de seguridad y cinta de espuma doble palo (entre Etch A Sketch y madera contrachapada) conectar motores paso a paso y Etch A Sketch a la madera contrachapada de 1/8, ver fotos. Apriete gradualmente los tornillos para asegurar el motor paso a paso buena para alineación de ejes de mando de Etch A Sketch.
