Paso 2: Electrónica Hardware

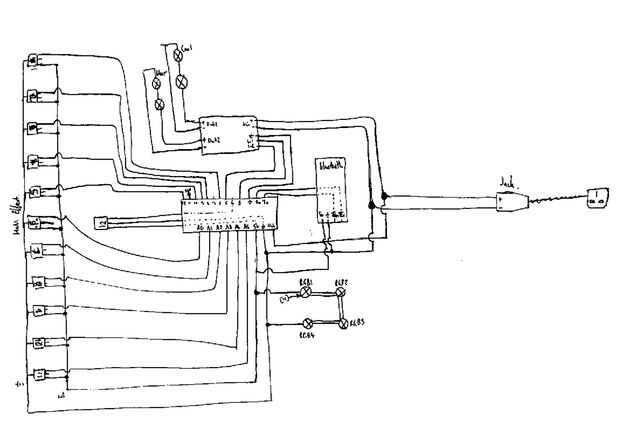

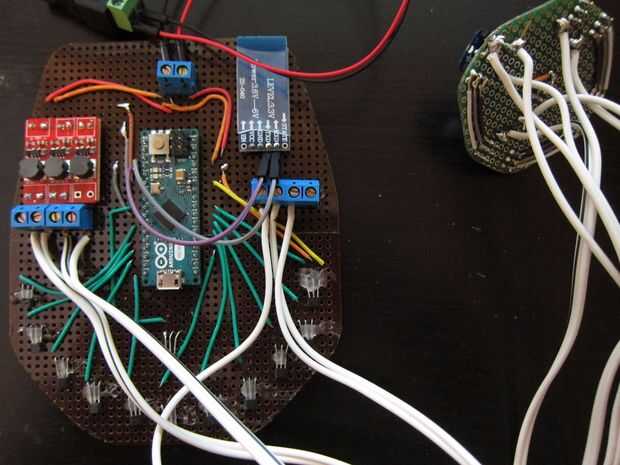

El primer paso de este proyecto era conectar el hardware de la electrónica. Opté por usar un Arduino Micro ya que tiene un buen número de pernos leemos analógicos - que me permita utilizar varios sensores de efecto hall para dar suficiente resolución para la fijación de los ajustes. Una fuente de alimentación 12V DC se reparte entre alimentar al Arduino y LED piloto.

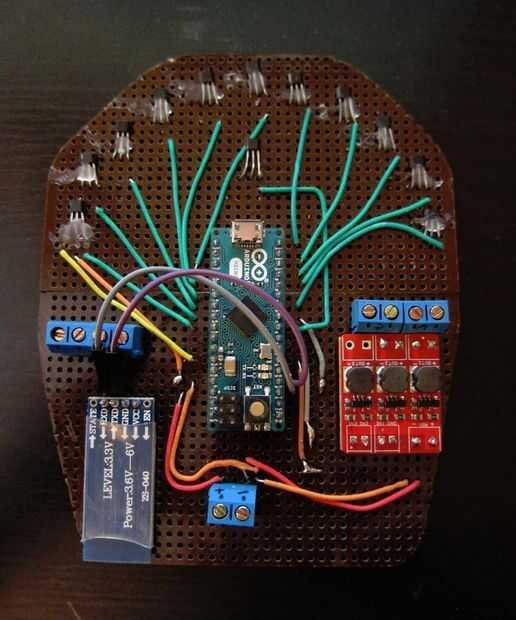

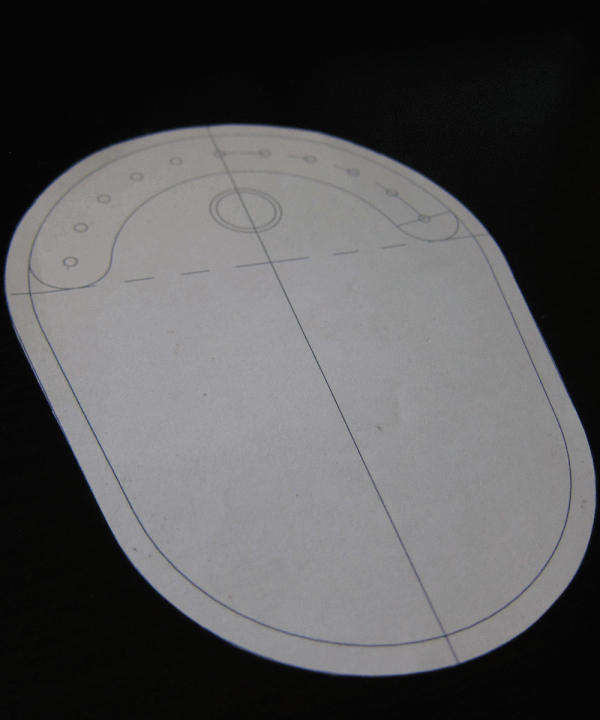

El arco de control utiliza 11 sensores de hall, con otro 1 utilizado para apagar la luz. Estos fueron conectados en los pines A0 -> A5 y 4,6,8,9,10,12. Comparten un común 5v y tierra carril/pin.
El LED que he utilizado es 1W y requiere un conductor actual constante. La Sparkfun PicoBuck fue utilizado como ofrece una constante 350mA a hasta 3 canales de salida. La fuente de 12V se conecta en los pines de Vin de controladores. El conductor tiene una entrada de clavijas para el PWM de las salidas de control, éstos fueron conectados a los pines 3 y 5 de la Arduino.
El módulo bluetooth se conecta. Rx de Bluetooth -> Tx del Arduino, Tx > Rx y 5v.ground.

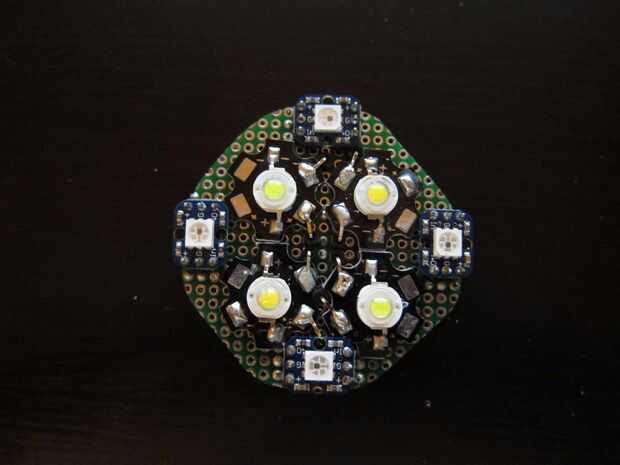

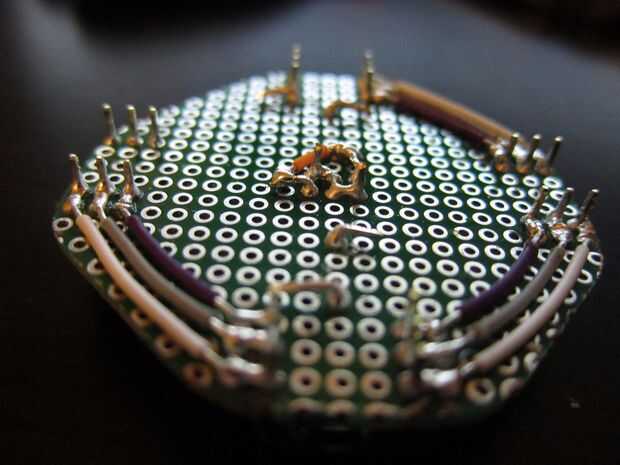

Los LED fueron montados en un tablero separado. Dos cool blanco LED se conecta en serie, como son los cálidos. Estos conectan en la salida 1 y 2 del conductor. Los LEDs RGB son Adafruit Neopixels; Estos son módulos encadenados que puede controlar el color y el brillo de forma individual desde un pin del Arduino. Estos conectan al pin 11 y los pines de 5V y tierra.
