Control luces de Navidad con el Edison Intel + Grove Smart Relay (3 / 11 paso)

Paso 3: El Plan

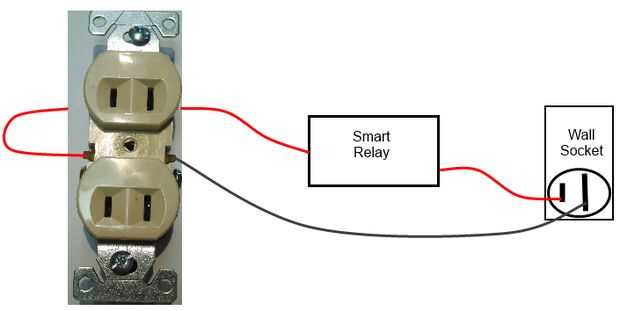

El plan es integrar el relé en el circuito que hacemos entre la salida del desnudo y la toma de corriente.

Relés de trabajo actuando como un puente entre los dos cables conectados a ella. Cuando el relé está abierto/apagado, la hay conexión física entre los dos cables, lo que significa que la electricidad no fluye. Cuando el relé está cerrado/a, se conectan los cables en el relé, y electricidad puede fluir. Interruptor del relevador es controlado por señales enviadas desde el tablero de Edison. Si el Edison escribe una alta señal en el pin que controla el relé, el relé se cierra. Asimismo, si el escribe Edison una baja señal a la patilla de control, el relé se abre. Este mecanismo es lo que nos permite control 120V + electrónica usando solamente la energía de 5V de la placa de Edison.

Si la casa está conectado correctamente, la ranura corta está caliente. Esto significa que la electricidad fluye de esa ranura, a través del tapón, por el cable, y en lo que el cable está conectado a. La electricidad vuelve en el alambre en la ranura neutral.

Aunque podríamos poner el relé en cualquier punto del circuito, queremos poner el relé entre la pared y toma el alambre caliente. Esto impide electricidad el enchufe en todos cuando el relé está abierto. Esto es una buena idea, ya que no queremos que nos choque accidentalmente de la toma.
