Control de un SaikoLED myki (o Arduino Leonardo) con una Simple caja de botón--usando ICSP cabecera (8 / 10 paso)

Paso 8: Preparación de la línea de ICSP y myki/Arduino

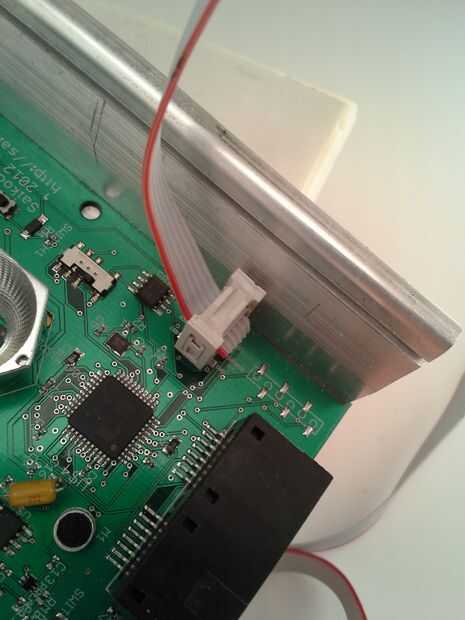

Asegúrese de que la board compatible con Leonardo tiene un encabezado ICSP disponible, enchufe el cable y asegúrese de saber donde tierra, energía y puesta a cero son.

pernos de Myki (x) están etiquetados como sigue:

TIERRA x x RST
MOSI x x SCK
VCC x x MISO

Queremos conectar la tierra común en tierra y las líneas de entrada de tres botón MOSI, SCK y MISO.

Dependiendo de su cable de cinta, pueden espejarse las ubicaciones de los pin. Si no tienes una cinta y sólo han. 1" tomas conectado a cables, usted podría realmente ser mejor. Si sólo conectas GND, MOSI, MISO y SCK, tiene más probabilidades evitar tierra y corriente de cortocircuito. LEÍDO: Hacer no conectar VCC a GND!

Si se conecta a GND a primera, debe restablecer la placa cuando se desconecte. Práctico!

También puedes conectar el GND al MOSI y MISO SCK utilizando un cable puente sin conectar la caja del botón para probar el bosquejo que se programar en la siguiente sección.
