Control de servo Arduino usando el sensor ultrasónico (1 / 3 paso)

Paso 1: Lista de partes.

Primera parte es una placa de Arduino. (ONU, leonardo etc.)

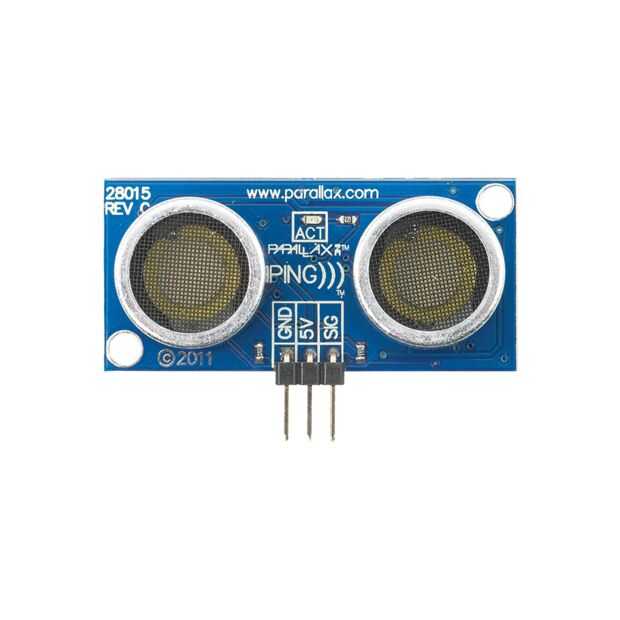

Segunda parte es el sensor de ultrasonidos

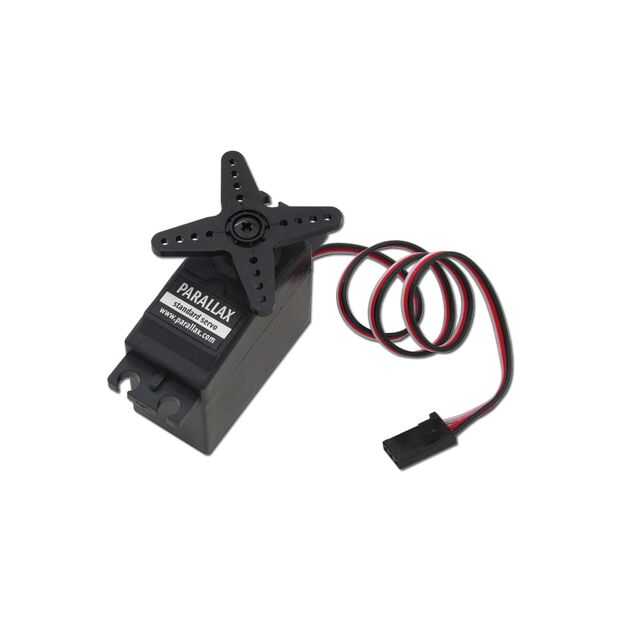

Tercera parte es un servo motor.

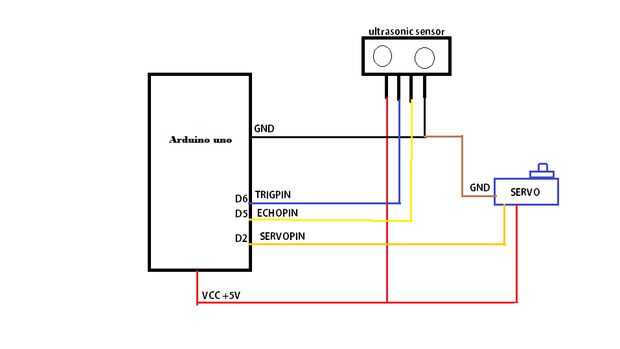

La conexión es muy simple. El VCC ultrasónico está conectado a + 5v Gnd a tierra. Conecté el Trigpin Pin6 y Echopin al pin5. Pero si desea puede cambiar este pins digitales. no voy a decir mucho sobre cómo funciona el sensor de ultrasonidos aquí porque ya hice un separado instructable para él y encuentra en mi página.

Por otro lado, el motor servo tiene 3 cables a menudo, marrón, rojo/naranja y amarillo.

el marrón es la tierra y el rojo/naranja es el + 5v y el amarillo se conecta a una entrada digital o analógica. Aquí lo conecté a D2.
