Control de luces RGB desde Android con Arduino y Bluetooth LE (BLE) (1 / 6 paso)

Paso 1: Armar, probar, configurar el módulo Bluetooth LE

Utiliza el módulo de BT transparente para enviar y recibir datos y no necesita cambiar mucho de las configuraciones de fábrica. Me resulta útil para establecer un único nombre y confirmar que el módulo esté funcionando correctamente. Para ello necesitarás un cable FTDI o una placa de Arduino.

Importante: El HM-10 funciona a 3.3V, Arduinos muchos son 5V. Si se conecta el módulo BLE algo 5V sin un convertidor de nivel de lógica y un regulador de voltaje es probable que lo dañará.

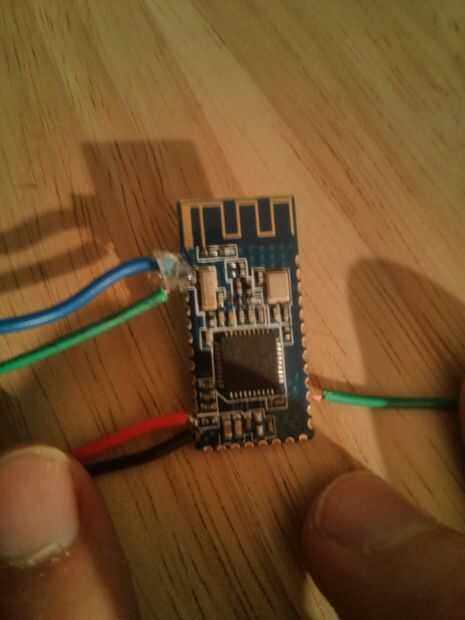

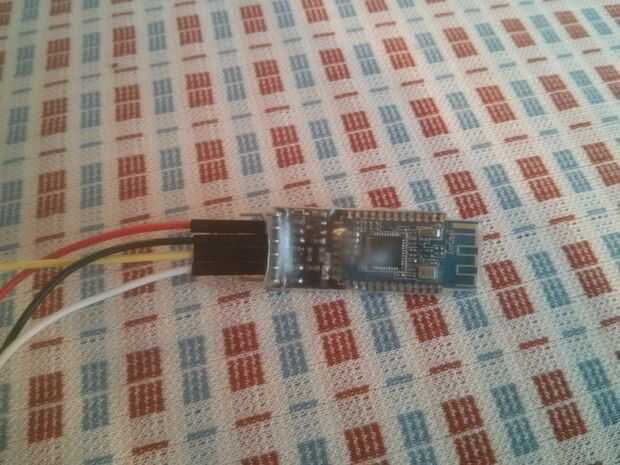

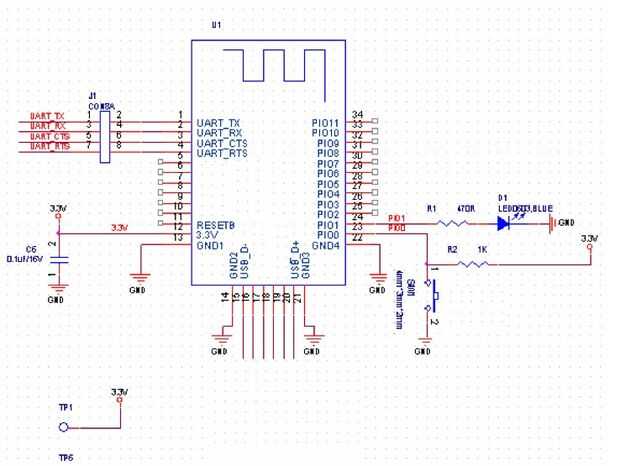

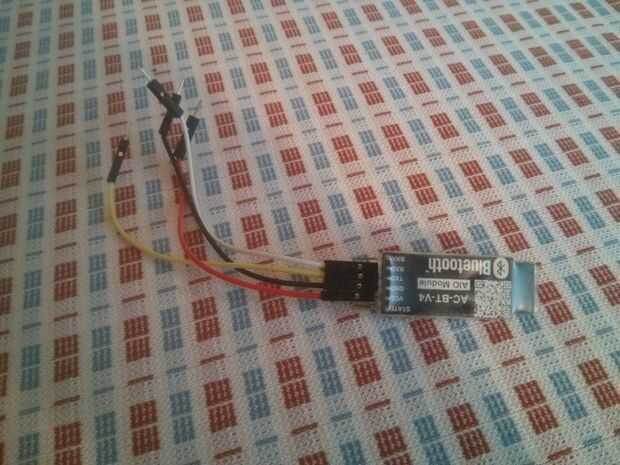

Si usted compró un HM-10 módulo que incluye un tablero de breakout, fantástico, listo para ir. Si usted necesita construir una cabeza de breakout board sobre este tutorial. Si quieres hacer algo por su cuenta, puede encontrar la disposición de pasadores en esta hoja de datos.

Mediante un cable serie/FTDI

Conectar
HM-10 TX - RX DE FTDI
HM-10 RX - TX DE FTDI
HM-10 GND - GND FTDI
HM-10 VCC - VCC DE FTDI

Luego conecte al cable FTDI a través de la consola o terminal serial favorito. Algunos que funcionan bien:

Linux/Mac - CuteCom
Windows/Linux/Mac - CoolTerm
Windows - RealTerm

Configuración: 9600, N, 8, 1;

Si está utilizando un Arduino

Abra el software de Arduino, a continuación subir ejemplos -> SoftwareSerial -> SoftwareSerialExample a su dispositivo

Conectar
HM-10 TX - 10 pines de Arduino softRX
RX de HM-10 - 11 pines de Arduino softTX
HM-10 GND - GND de Arduino
HM-10 VCC - Arduino 3.3V

Abra al monitor serial a 9600 baudios.

Comandos de
El módulo BLE utiliza en los comandos para leer y escribir información del sistema, no necesitan ser seguido por un salto de línea. Si no obtiene una respuesta cuando introduzca un comando algo no puede ser conectada correctamente y tendrás que solucionar el módulo.

Cuando estás conectado tipo:
A - debe responder con OK

Usted puede encontrar la versión de firmware:
En + VERS? -versión del firmware

Y nombre del dispositivo:
En + nombre? -obtener el nombre actual
AT + NAMEyourname - establece el nombre (máximo 12 caracteres)

Un conjunto completo de comandos en la hoja de datos

Si todo parece estar funcionando es hora de pasar a la instalación de las aplicaciones Android y Arduino!
