Control de luces en el árbol de Navidad a través de Arduino, Android y Bluetooth! (4 / 8 paso)

Paso 4: La conexión

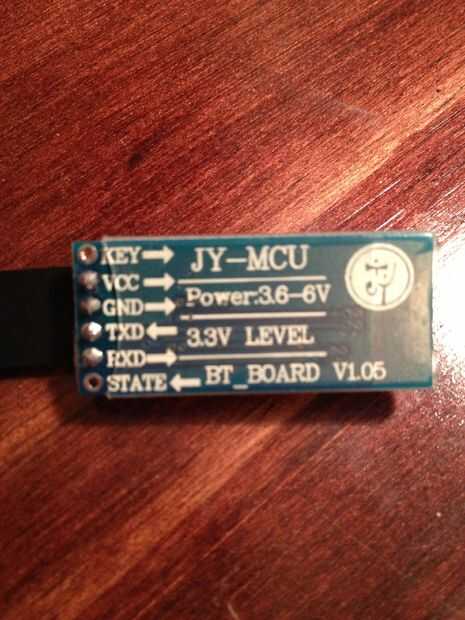

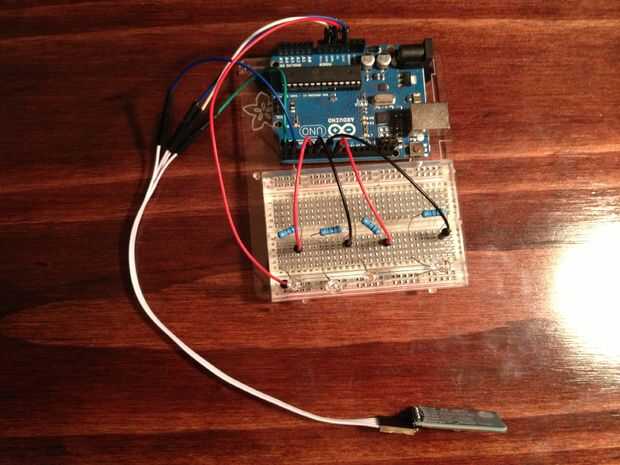

Esto es una conexión muy simple, su explica por sí mismo casi a punto. El módulo Bluetooth (por lo menos el que tengo) funciona a 3.3v, lo práctico, el Arduino tiene un pasador para que. Asegúrese de dar los 3.3v y GND, pero esta parte es importante, el TX del módulo va a la RX en el Arduino, y el RX del módulo va a TX en el Arduino. Desde allí, los 4 pines que escogió el código van cada uno para conectarse a un relé, pero para esta prueba, cada uno tendrá un LED. En mi caso, los pernos son 4-7, sólo asegúrese de que todos tienen toma de tierra así. Una vez hecho eso, hay no más arriba que se puede enganchar!
