Paso 5: en el final... Disipador de calor o no disipador de calor... Esa es la cuestión!
Mi mayor preocupación estaba más relacionado con el efecto térmico de la alimentación de la bomba durante unos minutos o incluso horas. Con una tasa de bombea de 100ml/min, realista necesita energía para hasta 10-15 minutos a la vez (cada pocas horas en las peores condiciones, cada otro día típicamente) para mi proyecto. Cuando no están en uso, bomba y puente tendrán suficiente tiempo para enfriarse a la temperatura ambiente.
Como la bomba está clasificada para uso continuo, 10-15 minutos no es un problema, pero esto es algo que realmente tiene que comprobar, especialmente con relés, solenoides y bombas! El verdadero problema es el TA7291P calentando...
Según la hoja de datos, la versión usé como una disipación de energía 12.5 W en a la temperatura ambiente (25 grados Celsius). Ahora, esto se llama condiciones de laboratorio y se basa en un concepto interesante, el disipador de calor infinito. No en ninguna manera refleja la vida real, donde temperatura del aire, humedad, circulación de aire, capacidades de disipador de calor definida, fase de la luna, etc., influirá en su circuito. Sin embargo, nuestra bomba se acerca sólo 300-400 mA, estamos sentados justo en el centro de la zona de confort, lejos de la 1 A máx.. Sin embargo, según la hoja de datos, disipación de energía se reduce a menos de 2,5 W (unos 200 mA) cuando se utiliza el puente sin disipador de calor, pero no dice si es para descarga (menos de 1 minuto), uso (1-5 minutos) de corto o largo plazo (más de una hora). El diseño seguro agregar un disipador de calor. Pero me preguntaba si podíamos ir sin uno.
Como tengo dos TA7291P, prueba sin un disipador de calor era vale la pena intentarlo... Como la temperatura absoluta es 75 grados centígrados, decidí bajar la prueba a un máximo de 65 grados, con mas cool entre los experimentos.
Es fácil modificar el bosquejo para que la bomba funcione durante un largo periodo. Utilizando un termómetro infrarrojo (un gadget bonito tener por cierto, poner en una lista de deseos para un regalo de cumpleaños!) He podido comprobar que sin disipador de calor, en un ambiente de 18,5 grados centígrados, y sólo con convección natural (sin ventilador) el puente quedaría a menos de 20 grados centígrados después de 10 minutos de bombeo de agua de 25 grados centígrados. Esto da una idea de los rendimientos reales, pero estas cifras probablemente cambiará dependiendo de las temperaturas de su locales y si el puente está encerrado en una caja, reducción de la convección natural.

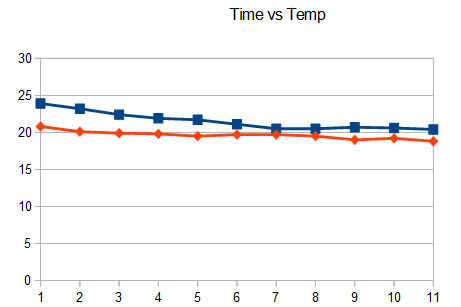

Aquí es un pequeño gráfico de temperatura tiempo de vs del puente en dos experimentos diferentes.
Para mí, al final, parece innecesario agregar un disipador de calor. El tiempo dirá si tenía razón. Yo seguiré informando!
Y por cierto, no, la gráfica no fue invertida por error. En ambos experimentos, parece que la temperatura fue derivando lentamente hacia abajo. No tiene sentido, pero como es dentro de los márgenes de error del termómetro infrarrojo, ignoran lo como ruido hasta conseguir más tiempo para investigar.
