Control de 3 motores servo con 3 potenciometros y un Arduino (9 / 11 paso)

Paso 9: Cableado motores 2

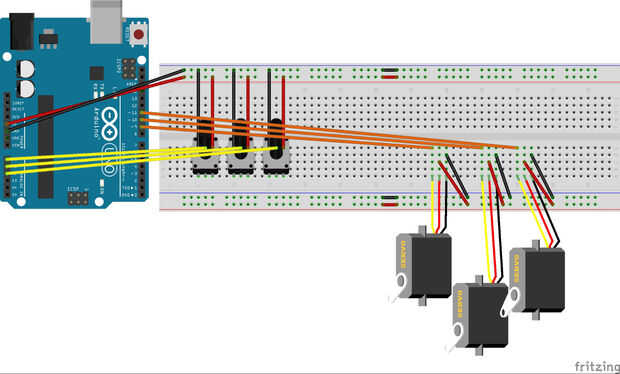

Ahora hemos conectado los motores a la Junta de pan es hora de conectar el cable de señal para el Arduino, para esto usted necesita 3 cables de puente macho macho.

Enchúfelos en el protoboard y luego en el Arduino en estas ubicaciones:

~ 9

~ 10

~ 11

Estas son en el lado derecho de la Arduino como orientado en mi diagrama. Esto es donde la señal digital de Arduino se envía al servo para decirle cómo convertir.

Una vez hecho esto estamos listos para conectar la alimentación y conseguirlo trabajando
