Control A niebla la máquina con su microcontrolador (9 / 17 paso)

Paso 9: Instalar el relé en la caja del proyecto

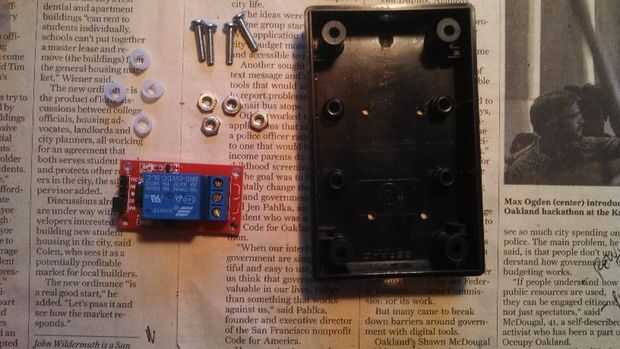

Esta parte requerirá un poco coordinación ojo-mano.  Obtener el:
-Cuadro proyecto
-Tornillos (4-40, 1/2 pulgada largo) (estos no son los tornillos utilizados para fijar la tapa de caja del proyecto).
-Tuercas (4-40)
-Secciones de tubo plástico
-Relé

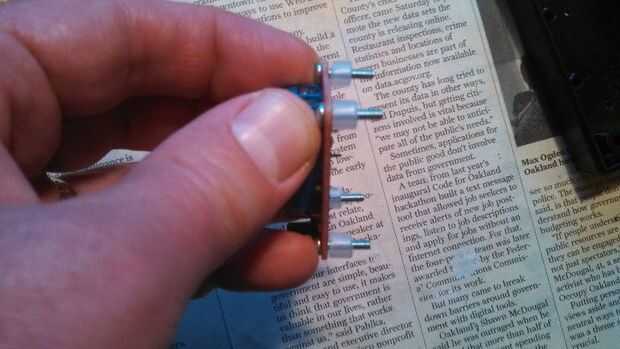

Ponga los tornillos en los agujeros en la placa de relé y entonces las secciones de tubo de plástico sobre los tornillos del hilo de rosca.

Ahora aquí está la parte de coordinación ojo-mano: empujar los tornillos por los agujeros en la parte inferior de la caja del proyecto (sin perder los tubos de plástico!)  Asegúrese de que Oriente el relé de la manera correcta, por lo que los terminales enfrentan el gran agujero para el cable IEC.
Cuando están a través de los orificios en la parte inferior, coloque las tuercas en los extremos de los tornillos y apriete.  Si los tornillos no sobresalgan lo suficiente, puede que necesite recortar un poco las secciones de tubo de plástico.
