Contraluz del muchacho del juego | Cómo instalar | Muchacho DMG del juego (1 / 5 paso)

Paso 1: Desmontar y limpiar

Instrucciones

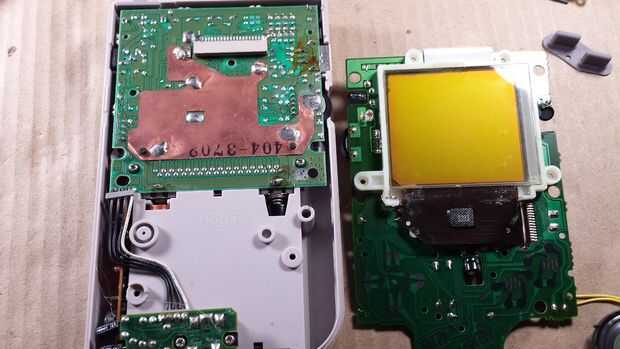

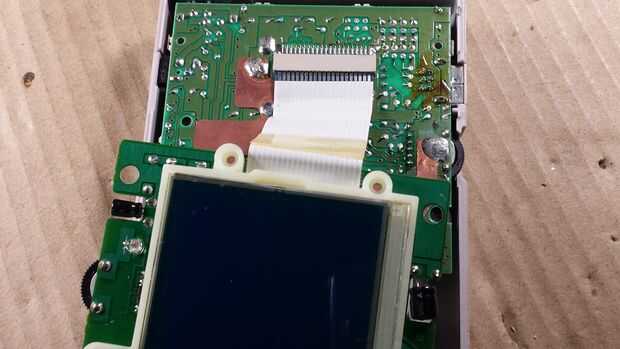

Para empezar, retire todos los tornillos tri-ala 6 de la parte posterior de tu juego original Boy DMG-01. Conservarlos en un lugar seguro que necesitará más adelante cuando vuelva a montar. Retire el cable plano que conecta el frente PCB (placa lógica) a la parte posterior PCB en un suave hacia abajo movimiento. En este punto usted debe tener la parte frontal y la unidad trasera de separados. Proceder a quitar los 10 tornillos de cabeza Phillips conexión frontal PCB (con la pantalla) a la carcasa frontal. Otra vez, mantener en un lugar seguro son fáciles de perder. Nota: Los tornillos se quitan fácilmente, así que tenga cuidado al retirar.

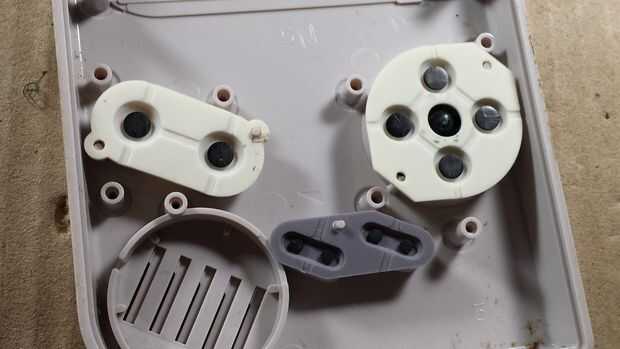

Ahora es un buen momento para limpiar la carcasa frontal con agua y jabón. Dejar secar y encender el soldador!
