Paso 1: El circuito
Primero preparar las cadenas LED cortando la batería pack, conector USB o lo que sea se han unido a ellos.
Esto si dejo con 2 cables que salen de sus cadenas. Tira hacia atrás el aislamiento plástico bastante que usted puede insertar los extremos en los pines GND y 5V de Arduino powered para comprobar la polaridad de los LEDs. Encontrar que manera alrededor necesita los cables que para que los LEDs encienden y tome nota de que cable debe conectarse a tierra.
También deberás preparar varios alambres y cortar a la longitud y estañar los extremos... Aislar las juntas expuestas con cinta o termo retráctil como vas.
* Que utiliza una longitud de 4 hebras de cable de cinta para correr entre las cadenas de LED y el Arduino - esto me da cierta longitud extra para jugar con lo que puedo la casa al final del negocio fuera de la vista del extremo del bonito.
* Usé 2 longitudes de alambre multifilar para conectar entre la salida de pulsos en el contador Geiger y el Arduino
* Usé 1 longitud de cable de núcleo sólido para conectar entre la salida de pulso y los 3, 3V en el Arduino.
También la lata los contactos de los encabezados de masculinos y femeninos.

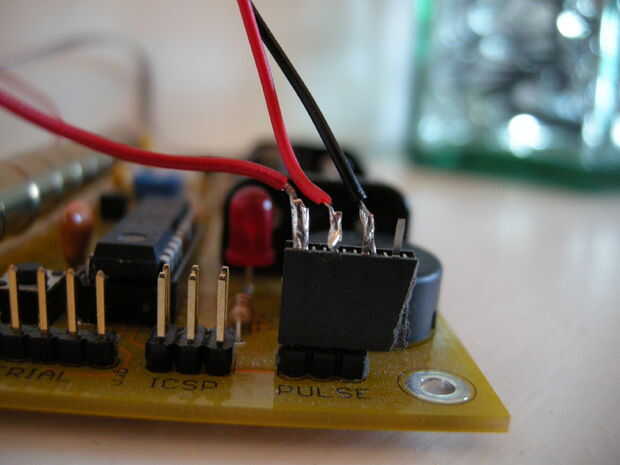

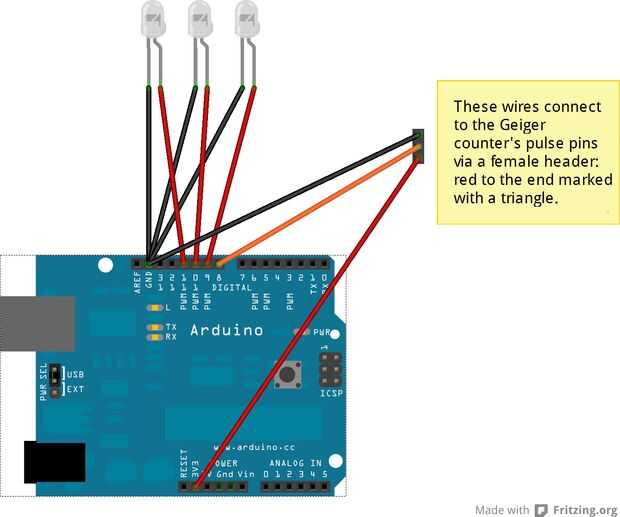

La longitud de cable de núcleo sólido (rojo en el diagrama) de la soldadura a una de las posiciones exteriores de la cabecera de la mujer, entonces el cable multifilar con las otras dos posiciones de la soldadura (el cable de la señal será en el centro, con la tierra en el exterior - naranja y negro respectivamente en el diagrama).

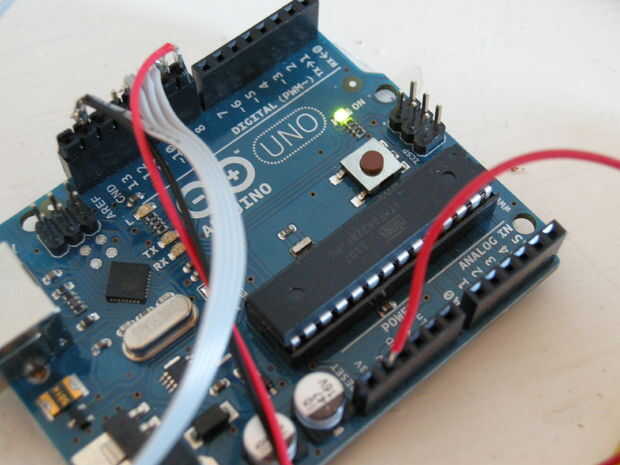

Dejar flojo el extremo restante del cable de núcleo sólido - esto se enchufa directamente en el arduino.
Soldar los cables de tierra de las cadenas de LED entre sí. Si está utilizando cable de cinta para ampliar su alcance, entonces GND conectado los cables a un filamento y luego independientemente de la soldadura de la + ve los cables a los restantes 3 hilos.
Siga la línea de tierra hasta el otro extremo del cable de cinta y soldadura esto y el cable de tierra desde la salida de pulso a la cabecera del hombre en la posición GND de Arduino.

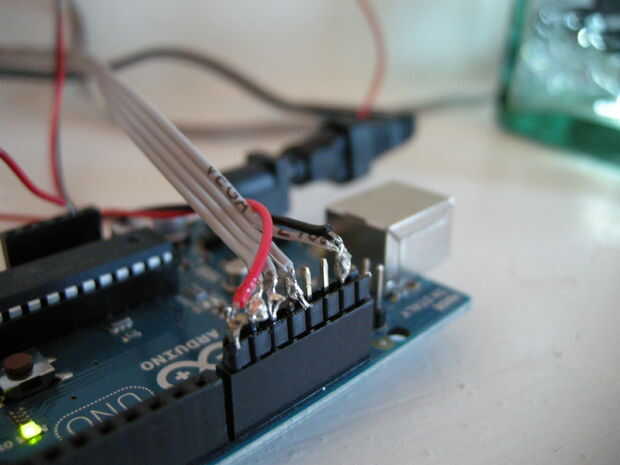

La soldadura de los filamentos restantes del cable de cinta a las posiciones de la cabecera para pines PWM 9, 10 y 11.
Finalmente de la soldadura de la señal (cable central) de la salida de pulso en la posición 8.
