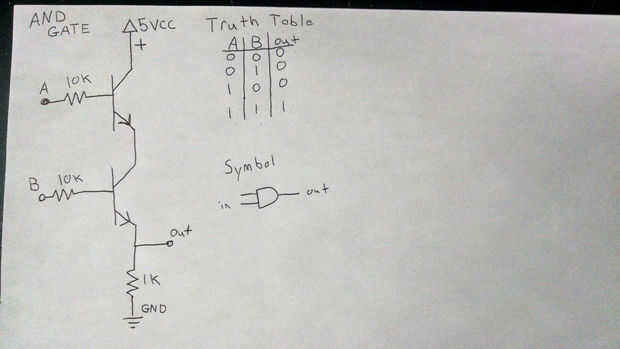

Paso 2: Esquema / tabla de la verdad
La construcción de la puerta de salida el esquema anterior. ^
Cada puerta tiene su propia tabla de verdad indicando lo que será la salida basada en el estado de sus entradas. Para la puerta y, la tabla es como sigue:
A B OUT 0 0 0 0 1 0 1 0 0 1 1 1
Verás, la única vez que la salida está activada (1), es cuando ambos A y B son (1). Cualquier otro estado resulta en la salida está apagado (0).
Es la puerta y. Un dispositivo aparentemente sencillo, pero cuando dispuestos en ciertas combinaciones con las otras puertas (NAND, OR, o, XOR, XNOR, no) llegamos dispositivos desde computadoras a teléfonos celulares y cohete sistemas de guía.
