Construir una prensa de impresión de camiseta Color 4 (5 / 6 paso)

Paso 5: Creación de la imprenta rotativa (parte A):

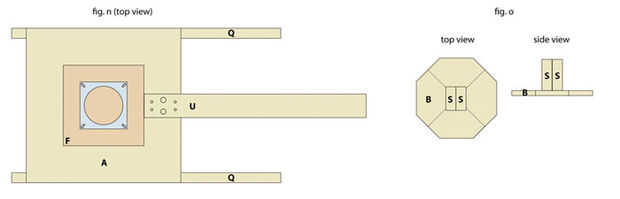

Paso 9: conectar su giradiscos Lazy Susan directamente en el centro parte F con 4 de sus pernos de casquillo hexagonal de 1 1/4". Perforar directamente a través de F y A para hacer esto y usar tuercas para fijar por debajo de las piezas. N Fig. Esto muestra si la parte superior de la placa giratoria se ha perdido, por lo que se puede ver la orientación de los pernos de la tapa hexagonal. Dibuja una "X" en la parte B dividiéndolo por la mitad y mitad otra vez. Asegúrese de que esto es exactamente en el centro. que va a utilizar esto más adelante. A continuación encolar ambas piezas S espalda con espalda y sujete el extremo del bloque resultante a la mitad de la parte B. Vea fig. para dos puntos de vista de este.

Paso 10: Su precisión en los siguientes pasos es vital para el éxito de su producto terminado, así que medir cuidadosamente! Perforar cada uno de sus soportes de metal como se muestra en la figura p. Ahora uso una igual de poco mayor al tamaño de la cabeza del tornillo y taladro en cada uno de los agujeros, para que al enroscar el soporte, la cabeza del tornillo quede al ras. Fije cada soporte al extremo de una pieza T, asegurándose de que su en el centro exacto de lado a lado. La parte inferior de la abrazadera debe extenderse por debajo de la madera sobre el grueso de las bisagras (de modo que cuando el brazo está en la posición hacia abajo el soporte se basa en parte I). (fig. q). En el extremo opuesto de cada pieza T, tornillo en una de las bisagras para que el borde de la parte cilíndrica de la bisagra quede al ras con el borde del tablero T. uso los tornillos que vienen con la bisagra. La bisagra debe ser hacia arriba, por lo que cuando pones los tornillos de la parte inferior en la madera, será a través del extremo equivocado. En otras palabras, la parte cónica del agujero es ahora entre la bisagra y la madera, y la mayor parte de la sección cilíndrica de la bisagra es hacia arriba (figs. q & r).

Paso 11: Ahora Coloque cada brazo (parte T con adiciones) a cuatro lados de la parte B con el resto de los tornillos que vienen con las bisagras (Figura s). Asegúrese de que la longitud x es la misma para todas las armas. Usando el X que trazaste en la parte B en el paso 9, medida de 1 7/8 de cada lado y perfore un agujero grande bastante para su casquillo hexagonal de 3/16 pernos.

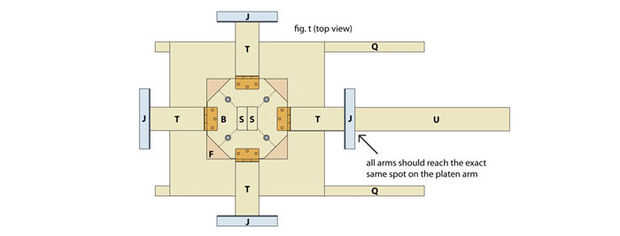

Paso 12: Perno de la pieza que a construido en el paso 11 al giradiscos lazy suzan con 1/4" casquillo hexagonal tornillos de debajo y tuercas y arandelas... Asegúrese de que todos los cuatro brazos llegar al exacto mismo lugar en el brazo del rodillo (como se muestra en la figura t). Probablemente puede mover ligeramente la parte entera superior hasta que éste es el caso y apretar las tuercas. Si parece que no puede obtener cada brazo en el mismo punto en parte U, apriete las tuercas cuando usted ha hecho lo mejor que podáis. Necesita obtener los brazos de la misma longitud, así que marcar uno más corto, retire la parte J de cualquier brazo que forma parte de la arena y ya T hasta la longitud adecuada. Ahora vuelva a colocar cualquier pieza J que fue quitado. Esto puede parecer como un montón de trabajo extra, pero será bien vale la pena una vez que comience la impresión camisetas de varios colores.

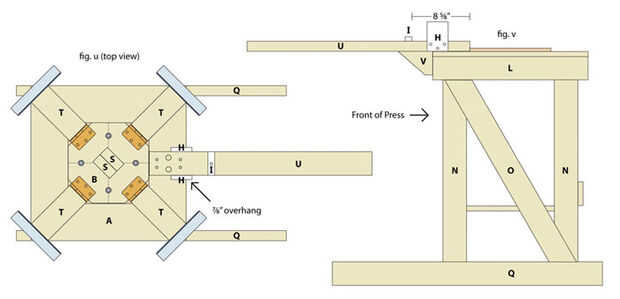

Paso 13: Gire el mecanismo superior 45 para conseguirlo fuera del camino (esto será más fácil cuando añadimos los resortes para que los brazos estarán fuera del camino). Fijar la parte que en el brazo del rodillo (U) utilizando un solo tornillo (lo contrario probablemente dividiría). Debe ser derecho donde parte J tierras cuando usted pone un brazo en la parte U o sobre 8 5/8 en desde el extremo interior de la parte U (ver figs. u y v). A continuación fijar piezas H al brazo del plato (parte U) para que la parte curva de la Junta es en la parte superior y se enfrenta en, y para que partes H 7/8 de la proyección sobre el lado de la parte A. Asegúrese de orificios para los tornillos (un poco pequeños que los tornillos) para hacerlo más fácil. Ver figs. u, v y w para diferentes puntos de vista de este.

Figura w muestra tablas H con las piezas curvadas hacia dentro. La razón de esto es que como baje un brazo en su lugar, los bordes curvos le permitirán caer fácilmente de la lugar. Tratar de hacerlo ahora para asegurarse de que hay la anchura correcta entre las dos partes de H. El brazo (T) debe quedar muy ceñida, pero stil poder ir en su lugar sin fuerza excesiva. Recuerde que cuando usted tiene una pantalla conectada al brazo se volverá aún más fácil de hacer esto debido a la influencia. Piezas H a la distancia perfecta aparte fue una de las partes más difíciles de construir mi propia prensa. Al principio era demasiado escaso y requiere algunos ajustes. Para hacer estos ajustes finos, afloje los tornillos y utilice pedazos de cartulina como cuñas entre partes H y U. Luego vuelva a apretar los tornillos. Agregue más calces según sea necesario, hasta tener el ancho perfecto. Si usted toma el tiempo para hacer esto, usted es prensa será ultra precisa.
