Construir una mina de Paintball (1 / 11 paso)

Paso 1: concepto

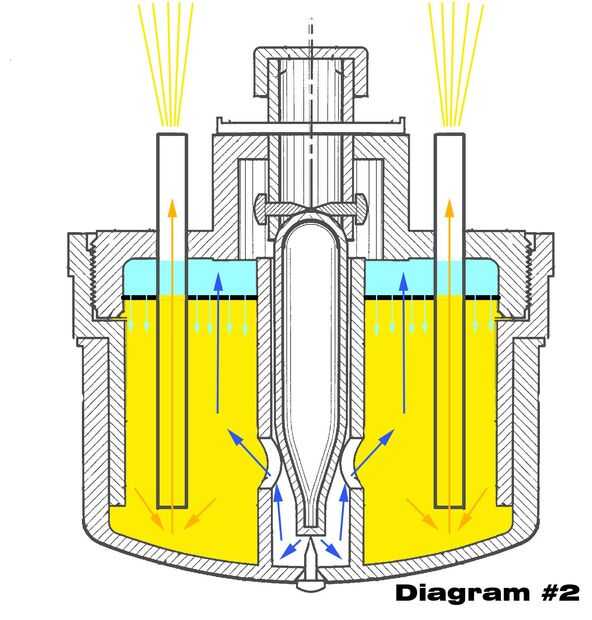

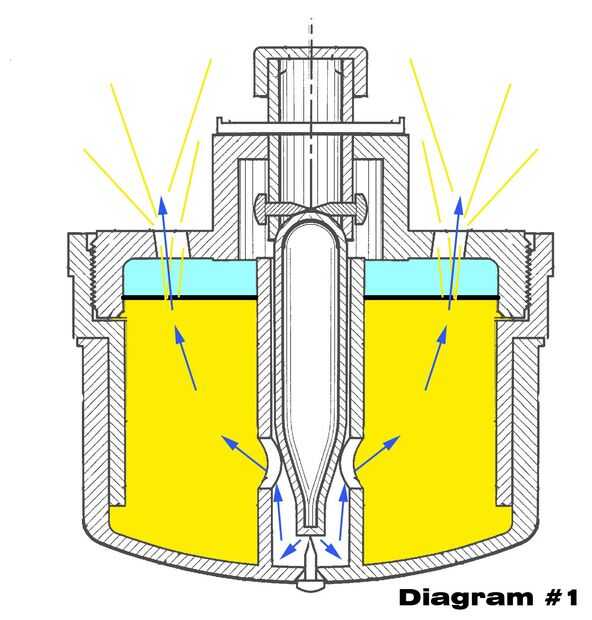

Este paintball mina está basado (es decir Ripeado-off) de una patente que encontré en línea. (LOS E.E.U.U. # 6.688.234 B2) Viendo las patentes en línea es una gran manera de encontrar buenas ideas para sus propios proyectos! La mina es un pequeño bote que entierre en el suelo, llena de pintura líquida. Un estándar cartucho de CO2 de 12 gramos se inserta hacia abajo en el recipiente. Una tapa con un émbolo centrado sobre el cartucho esté bien. Cuando alguien camina en el émbolo se perfora el cartucho, presurizar el envase y expulsando a la pintura. Creo que la patente original tiene un simple, pero el fallo de diseño grave. Ver diagrama #1 más abajo.  Cuando se libera el CO2 sigue el camino de menos resistencia y ráfagas directamente por los orificios, llevando a algunos, pero no todos, de la pintura con él. También tiende a crear más de un "spray de aerosol" con la pintura. Diagrama #2 muestra mi diseño, que incorpora boquillas de tubos en los orificios con un pequeño espacio debajo de ellos. Cuando se libera el CO2, no puede viajar hasta los tubos, así que en lugar de otro que presuriza el cilindro, obligando a casi la totalidad de la pintura hacia fuera antes de pueda escapar hacia fuera a través de los tubos. Esto se traduce en más de la pintura se expulsa un chorro más grueso y más fuerte.
