Construir una luz de LED de Video DSLR Flexible (2 / 4 paso)

Paso 2: Paso 2: Añadir LEDs

De LEDs, utilicé tiras flexibles LED, disponible en eBay y muchos otros lugares. Mina han construido en la actual limitación de resistencias y se puede cortar cada 3 LEDs en secciones más pequeñas. Son como tener una temperatura de color de 6500 K y clasificadas por entre 12V-30V DC. También tienen un adhesivo de 3M, forro, por lo que para el accesorio fácil.

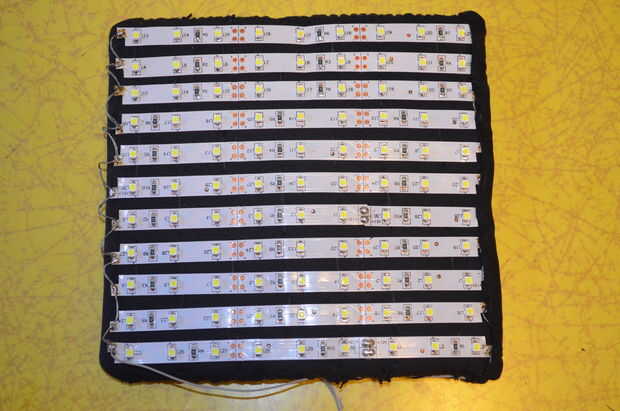

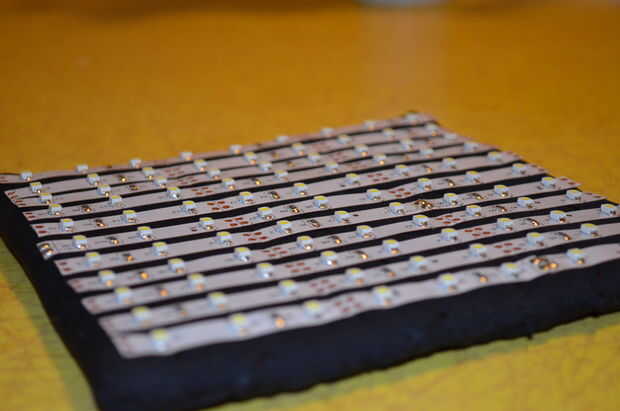

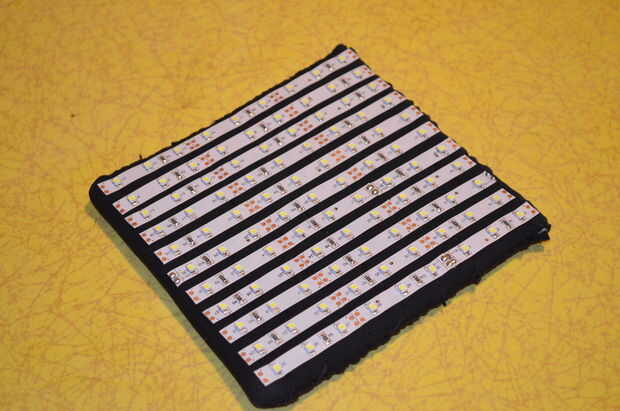

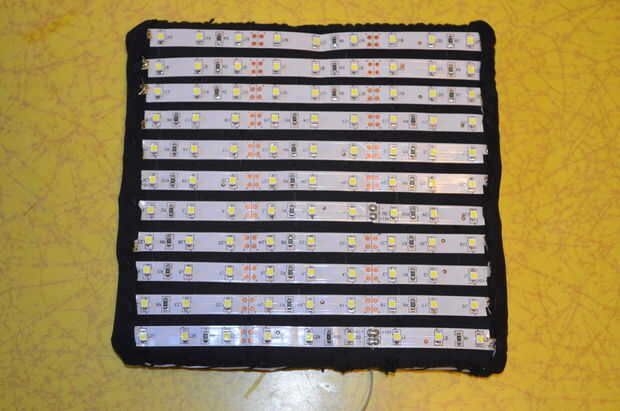

Cortar secciones de igual longitud (total 11) y quita el forro adhesivo, entonces puso en la base del panel con igual espaciamiento. He hojeado en la pesada hacia abajo durante la noche para permitir que el adhesivo adherir bien.

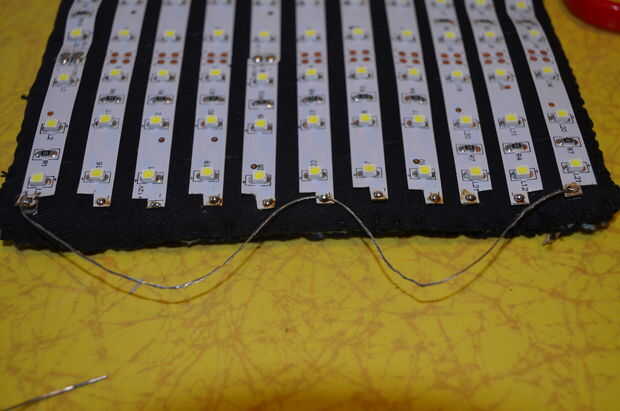

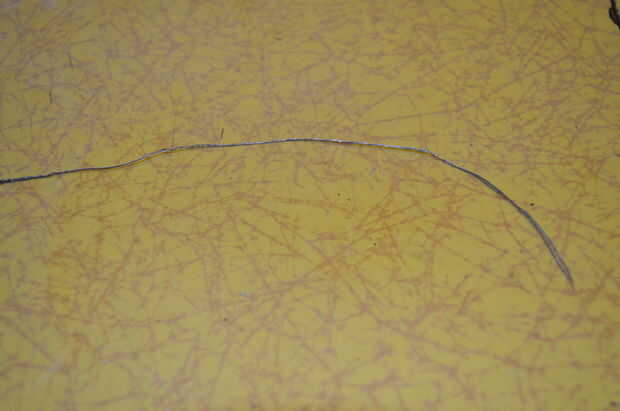

Una vez que fueron Unidas las tiras, que era tiempo de conéctelos juntos. Mi primer intento utilicé alambre de magneto, pero que resultó para ser demasiado rígido. Me decidí por utilizar alambre de un cable de cinta en un conector IDE. Quitó todo el plástico que cubre para utilizar sólo el alambre real. Hice 2 longitudes, cada uno aproximadamente 1.5 X la longitud del panel.

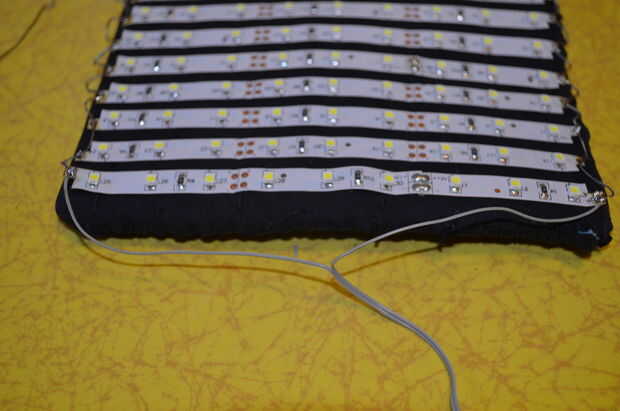

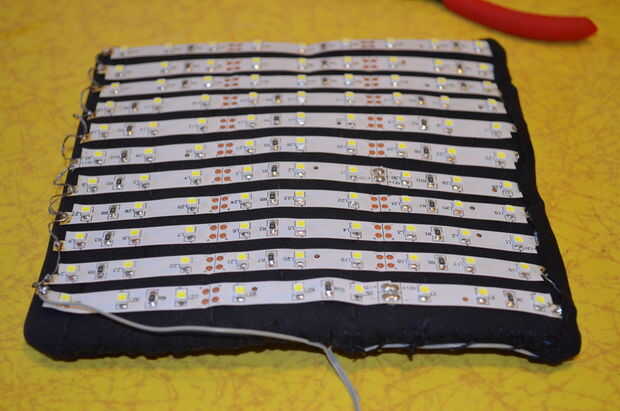

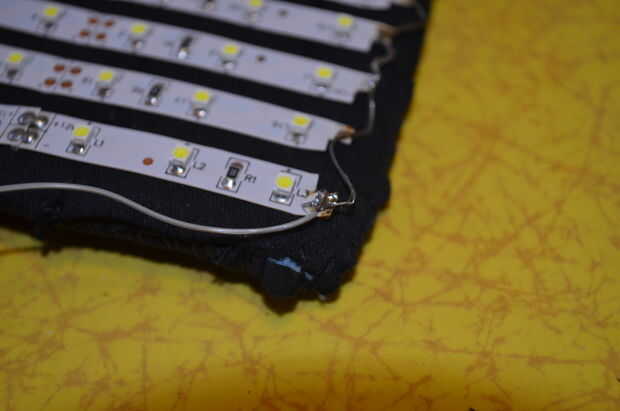

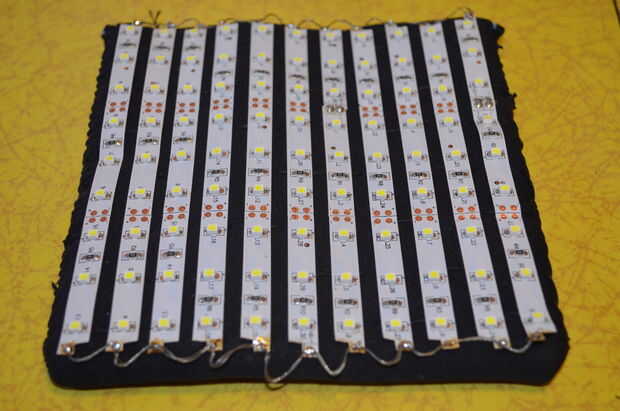

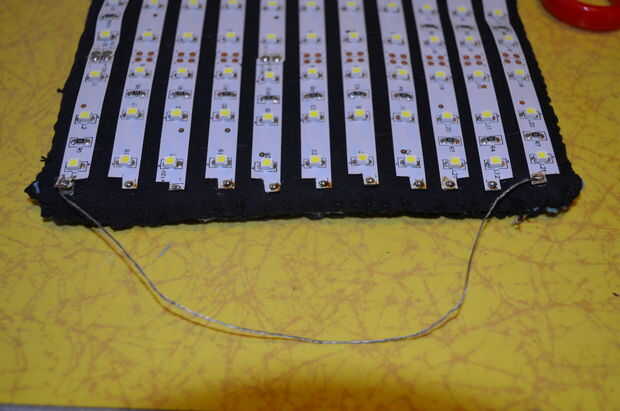

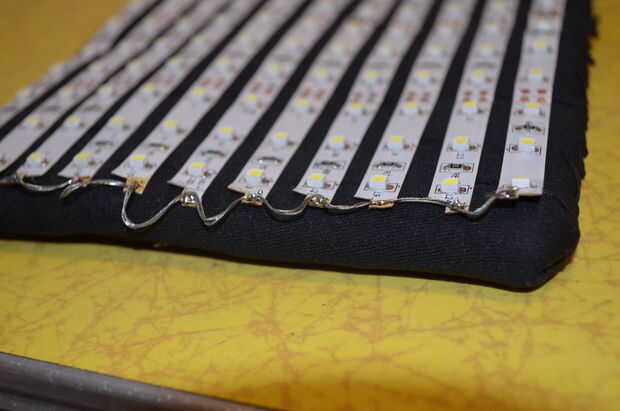

Con los alambres preparados, quité todos los conectores negativos por un lado y el positivo en el otro. Luego soldado el alambre en cada extremo en el conector primero y la último, luego a la mitad, luego a los conectores de sobra. Lo repitió en el otro lado.

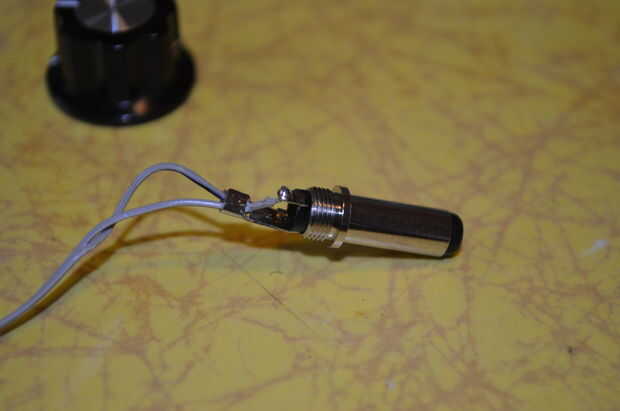

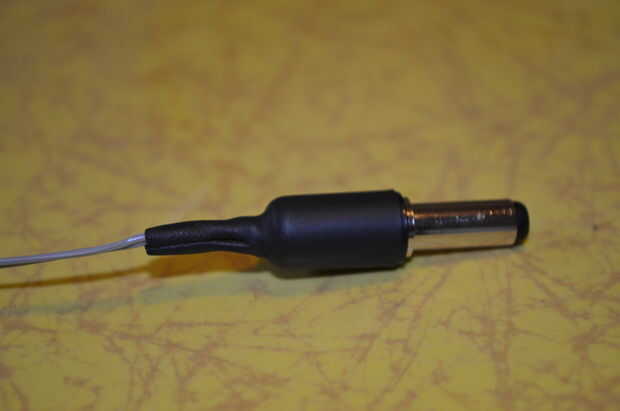

Tomó otro par de cables de cinta y dividirlo en parte aparte, luego soldar un extremo a cada lado. Luego esto terminado en un conector de alimentación tipo M para enchufar la pronto a ser la unidad de control. He utilizado un trozo de tubería encogible para limpiar y fortalecer la conexión.

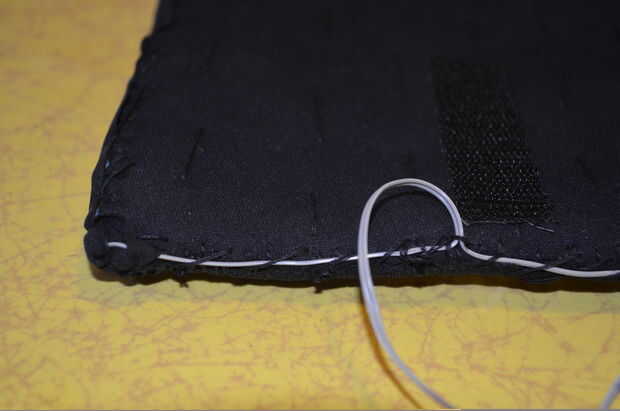

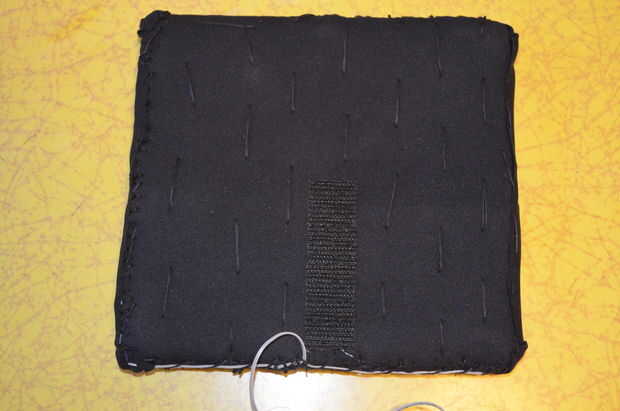

Con todo el cableado de hecho, el último paso fue a coser unas tiras de tela negra sobre los conectores expuestos y coser el cable al cuerpo del panel para poner en orden las cosas.
