Construir una linterna termal - pintura de luz con temperatura (4 / 5 paso)

Paso 4: Cableado del Sensor

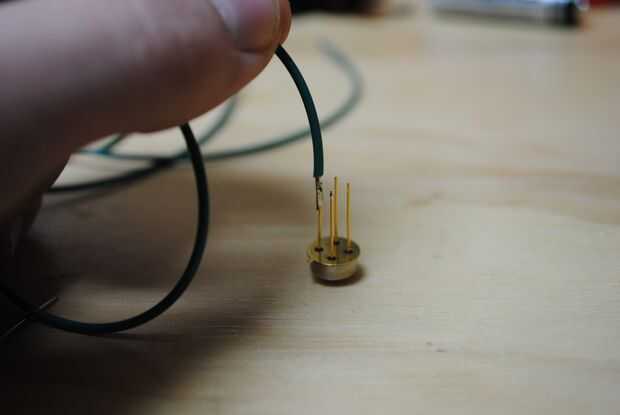

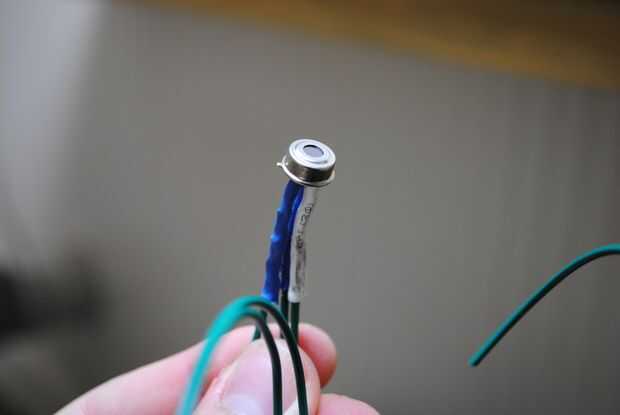

Cables de soldadura a cada uno de los pines en el termómetro. Usé la tubería del encogimiento del calor para asegurarse de que nada en cortocircuito hacia fuera. Asegúrese de recordar cual cable va a qué pin (en relación con la pequeña protuberancia en el termómetro).

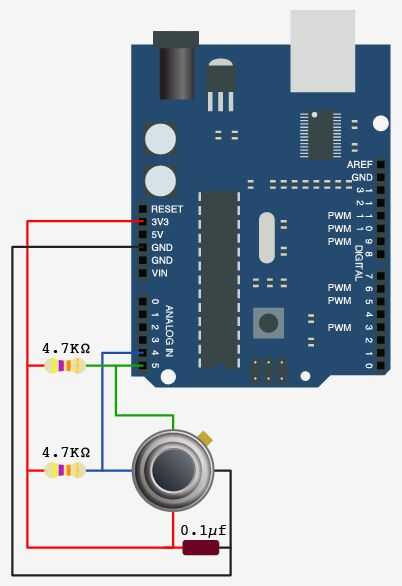

Conectar el termómetro según lo descrito por el diagrama (tomado de aquí).

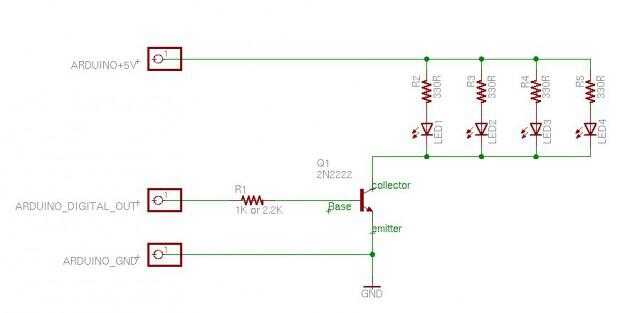

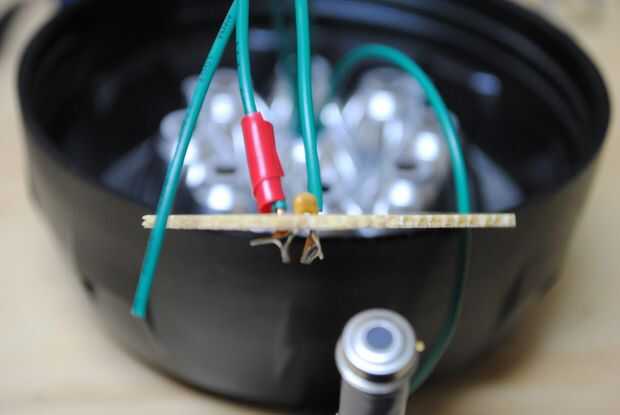

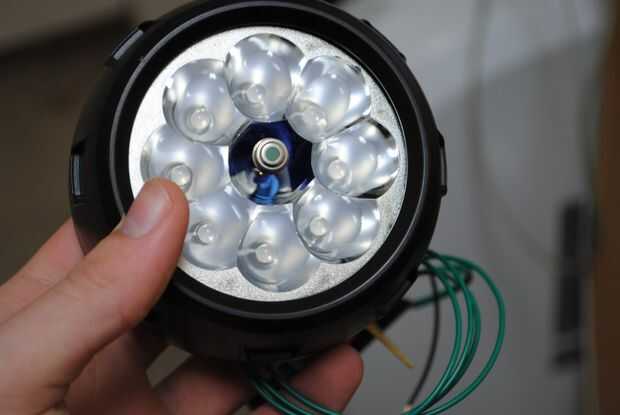

Conectar todo a Arduino: las clavijas conectas los LEDs RGB para tener que ser pines PWM ya que necesitamos las gradaciones de brillo de cada color. Donde conectas todo depende de su código (ver siguiente paso). Dos pernos del sensor fueron a análogos de 4 y 5, y cada color de los LEDs debe ir a los pines 3, 5 y 6 a través de los transistores de NPN a tierra (Cometí un error al no hacerlo, Ugifer correctamente señaló que yo me dibujo demasiado actual de Arduino lo contrario). Si no sabes lo que eso significa,

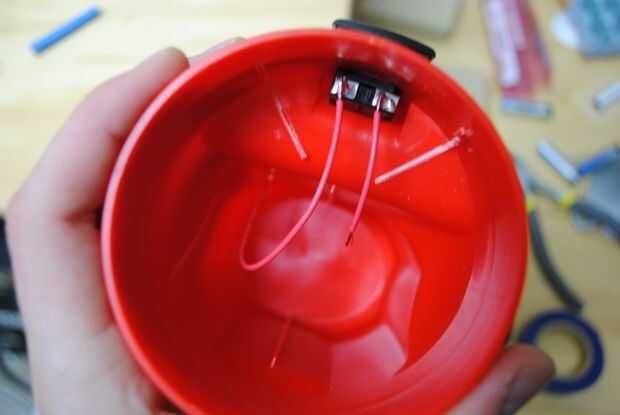

. La energía fue a los comunes ánodos de los LEDs. Suelde el interruptor de la linterna entre los 9V y Arduino.
