Construir una guitarra acústica (2 / 8 paso)

Paso 2: Diseñar y cortar el cuerpo

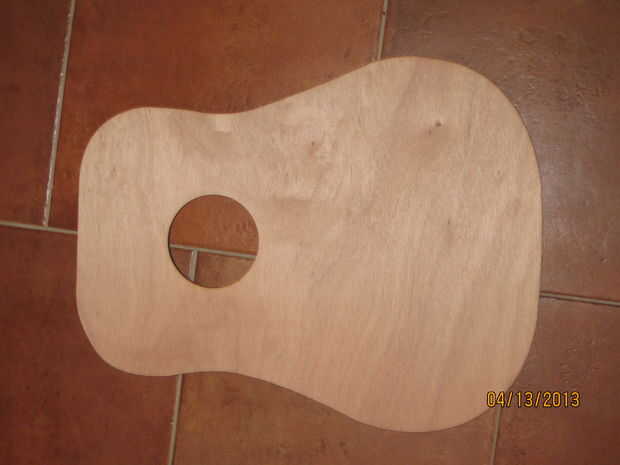

Porque no pude encontrar ningún gratis planos para Guitarra formas del cuerpo, tuve que diseñar mi propio.  Utilizando la forma general de imágenes en línea y las medidas de guitarras reales pude crear mi propio patrón.  Había basado la forma del cuerpo de una guitarra dreadnought porque es una de las guitarras más versátiles, más populares.  El diseño de la guitarra hice tiene 5 piezas diferentes - la pieza de arriba con la boca, la espalda, piezas estándar para alrededor del borde, pedazos de borde con una ranura de corte para el cuello y piezas hechas para apoyar el cuello.  Diseñé mis patrones en Corel Draw para que pueda ser utilizados para corte por láser.  Los patrones fueron bastante fáciles de hacer.  Yo simplemente usa la herramienta curva de 3 puntos para trazar la forma del cuerpo general y utiliza las herramientas de medición para crear las características de cada pieza diferente.  Para facilidad de montaje y durabilidad de la guitarra, he decidido colocar varillas de roble en las esquinas del cuerpo por lo que las piezas se podrían apilar y alineadas fácilmente.  Esta técnica se utiliza mejor con máquinas de controlado por ordenador, tales como cortadoras laser o CNC molinos.  Averiguar cuántas piezas de madera quieres apilados encima de uno al otro y cuantas para el tipo de pieza.  Por ejemplo, tuve 3 piezas de contrachapado cortado con una ranura para el cuello y dos para apoyar el cuello.  Recuerde que el espesor de la madera, he usado madera contrachapada de 1/4", al calcular la profundidad de la guitarra.  Una vez que los patrones hechos, les envié a lo cortador del laser para el corte.  Salieran perfecto y la guitarra comenzó a tomar forma.  Para aquellos que no tienen acceso a las fresas o las otras máquinas de corte controlado por ordenador con láser, puede cortar definitivamente las partes del cuerpo con una sierra de banda u otras herramientas de carpintería.  Asegúrese de trabajar lentamente para resultados más exactos.      Los patrones que hice son los siguientes.
