Construir una estufa de jugar de cartón reciclado de laminado (17 / 17 paso)

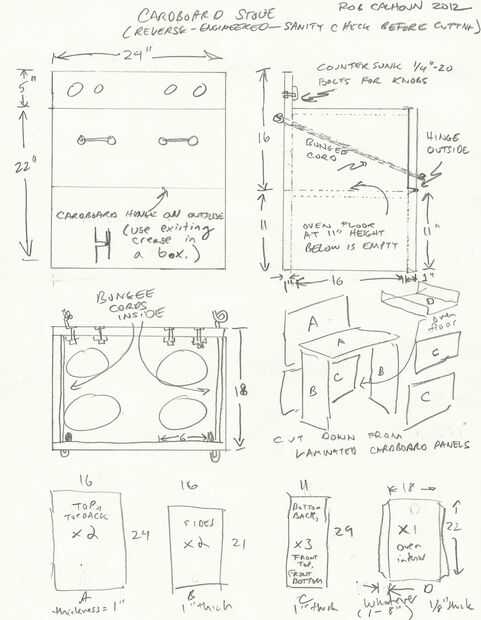

Paso 17: Dibujo técnico

Abajo es un dibujo que hice hoy de la estufa final. Hace ya un par de años lo pongo juntos, así que pensar esto antes de empezar a serrar como podría han desordenado las dimensiones.

La construcción es básicamente:

* Cortar piezas. Empecé con 7 paneles de 16 "x 24", pero algunos de ellos no eran tan grandes y poder cortar las partes de ellos era un bono. La chatarra sólo sale con reciclaje de cartón de la semana próxima.

-2 16 "x 24" x 1" paneles (A),
-2 16 "x 21" x 1" paneles ("B")
-3 11 "x 24" x 1" paneles ("C")
-1 18 "x 22" x 1/8"(más fichas y bisagra) panel de piso de horno.

* pegamento y cinta 2 C (abajo atrás, parte inferior) y B (lados) 2 para hacer una estructura de 4 paredes.
* establece el piso del horno a través de esa caja. Hacer un mejor trabajo con la bisagra que hice.
* pegamento y cinta 2 como (superior, estufa).
* Coloque el final C en la bisagra.
* cuerda del amortiguador auxiliar se.
* Añadir las campanas y silbatos.

Como se ha mencionado, no he probado que está parado en el juego de la estufa, pero he sentado en él. Sin duda puede llevar un par de cientos de libras. Estaré interesado en ver qué otra cosas que la gente puede hacer con cartón laminado!
