Construir un tricorder de "trabajo" (6 / 13 paso)

Paso 6: pasadores de la bisagra

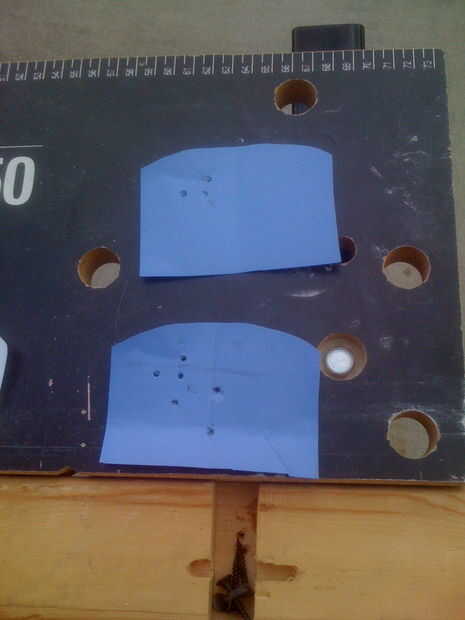

Un tricorder "real" es con bisagras en la parte trasera, pero mi modelo tiene una bisagra deslizante en el centro.  Cada lado tiene un pasador de 1/4 aproximadamente 3/4 de pulgada de la base, y se corta una ranura correspondiente en cada lado.  Este diseño nos da una manera de acceder a los tornillos que sujetan la tapa en su lugar después de que esté montado el tricorder--apenas resbale la cabeza hacia arriba.    También, es más fácil construir una cabeza simétrica, de lo contrario necesita un borde delantero largo y un borde posterior corto espacio.  Lo mejor es construir unas plantillas de papel y experimentar con la posición de la bisagra y asegúrese de tener suficiente espacio para girar el cabeza y sin obstáculos acceso a ambos conjuntos de tornillos.

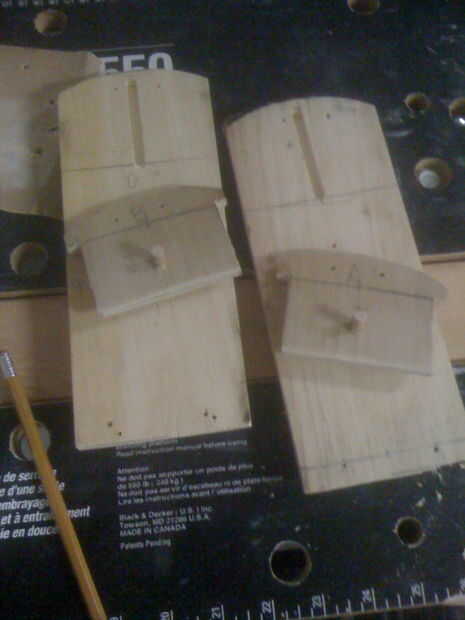

Taladre un agujero para el pasador y press-fit 1 pulgada largas secciones de 1/4 espiga--pegamento no se!  La espiga debe ser apretada, pero usted debe poder quitar con los dedos.  Sólo necesita sobresalga aproximadamente 1/4 de pulgada de cada lado, pero la longitud adicional en el interior le da algo para agarrar para retraer el pasador y quitar la cabeza temporalmente.

Ruta o tallar una ranura de 1/4 de pulgada 1/4 pulgadas profundas a cada lado de la base de la cabeza a apenas tímido del pico.  Prueba de cada lado con el pasador de la bisagra y asegúrese de que se desliza suavemente.
