Construir un temporizador de velocidad de obturador de cámara (1 / 9 paso)

Paso 1: Herramientas y materiales

Para este proyecto tuve acceso a algunos bastante elaborar herramientas, pero su nada que no se puede hacer con herramientas de mano simple, sólo tarda más.

Materiales:
-6.5 "x 4.5" x 2 "caja de proyecto aluminio

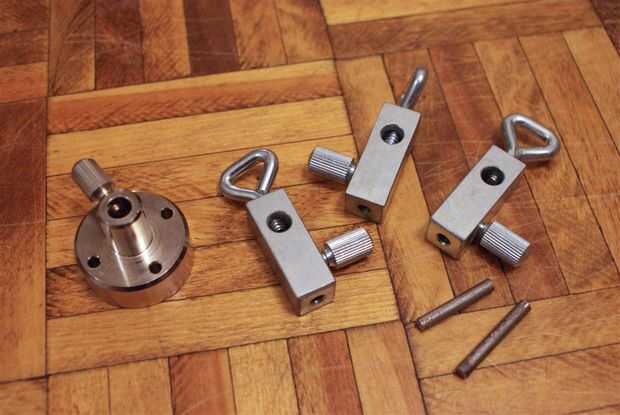

-Base de perno abajo réplica química
-8" barra de soporte de retorta de acero inoxidable
-Réplica de la abrazadera de soporte x 3
-1/4 "placa de aluminio grueso
-1" longitud de 1/4 barra de aluminio o acero
-1.5" longitud de barra de acero de 1/8" x 3
-1/2" agujero de la arandela de goma x 2
-Varios tornillos, tuercas, arandelas
-Epoxi

Componentes del circuito:
-16 x 2 caracteres LCD HD44780 basado
-PIC18F2525 microcontrolador
-zócalo del IC 28 pin
-10 k trimpot
-regulador de voltaje 7805
-100nF condensador x 3
-resistencia k 10
-resistencia de 4.7 ohm 2 watt
-Cristal 8MHz
-15pF condensador de cerámica x 2
-Pernos de cabecera hombre
-Pernos de cabecera mujer
-Varias longitudes de cable
-Fotodiodo OPT101 IC
-zócalo del IC 8 pines

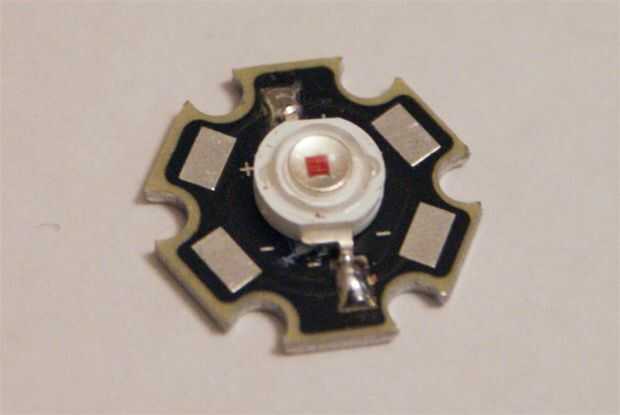

-LED de 1W rojo
-SPST toggle switch
-Montaje en panel pulsador
-Montaje en panel DC jack
-Termo retráctil

Herramientas:

-Taladro
-Diversos pedacitos de taladro
-Molino (si es posible)
-Soldador
-Soldadura
-Pelacables
-Cortador de alambre
-Archivo
-Punzón
-Martillo
-Toque y die set
