Construir un sencillo probador de fibra óptica (2 / 3 paso)

Paso 2: construcción

1. Los acopladores de dos fibra pegan.
2. Sacar cuatro de los protectores de agujero blanco de plástico de un extremo

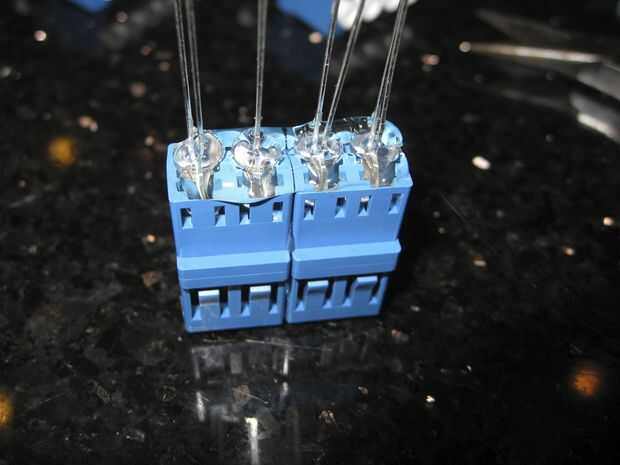

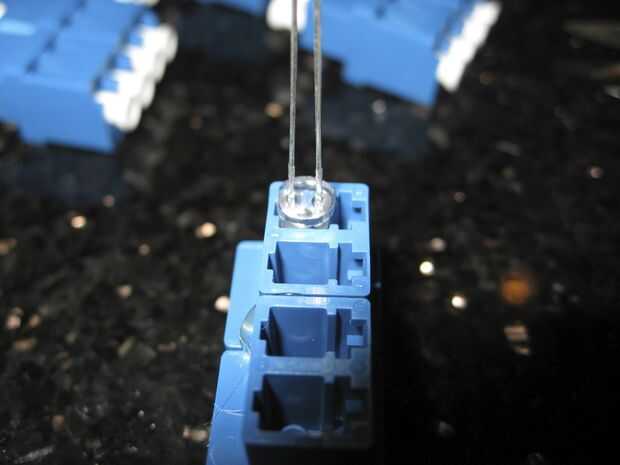

3. Insertar los LEDs en los agujeros teniendo corto conduce a un lado los conductores de largo al otro lado. Usted tendrá que presionar en el uso de alicates de punta

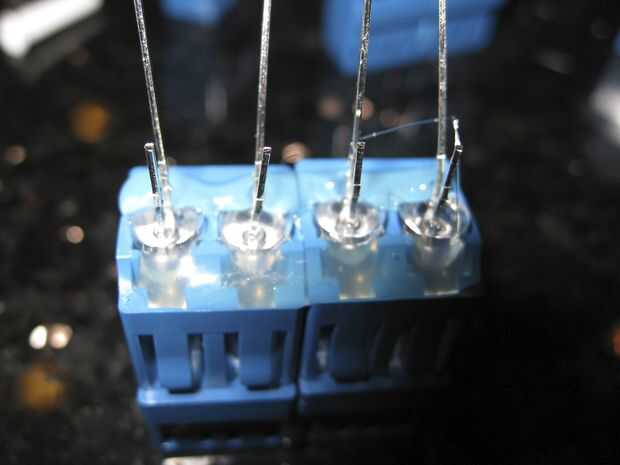

4. Caliente pegar el LED en su lugar y dejar que coo

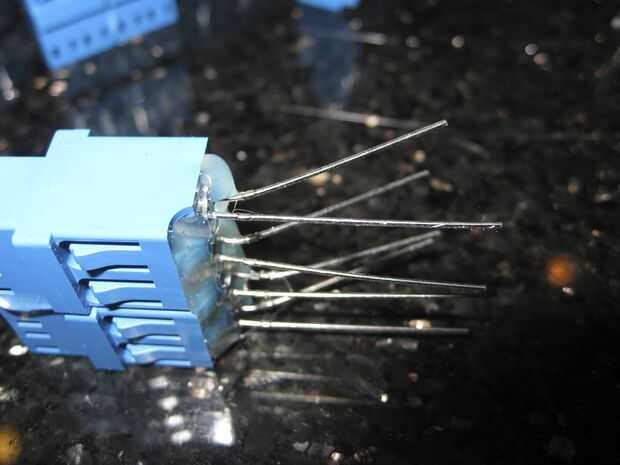

5. Doble el cable más corto (-) sobre a un lado sobre un ángulo de 45 grados
6. Corte los cables más largos para sobre ½" y el uso de alicates de punta hacer un ciclo de soldadura a la resistencia.
7. Cortar un cable de las resistencias a ½" y formar un bucle de conexión para el LED

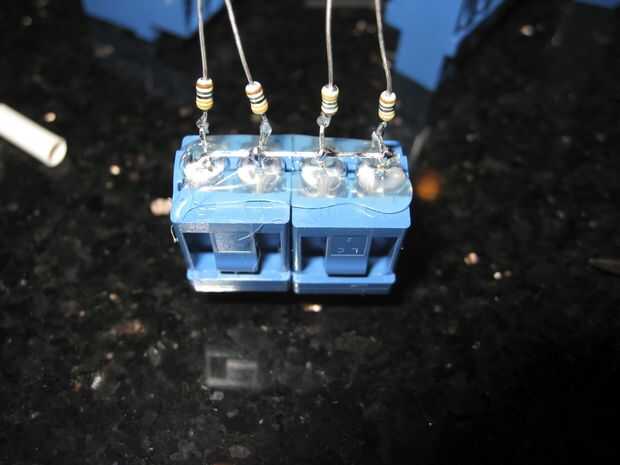

8. Las cuatro resistencias para los LED de la soldadura

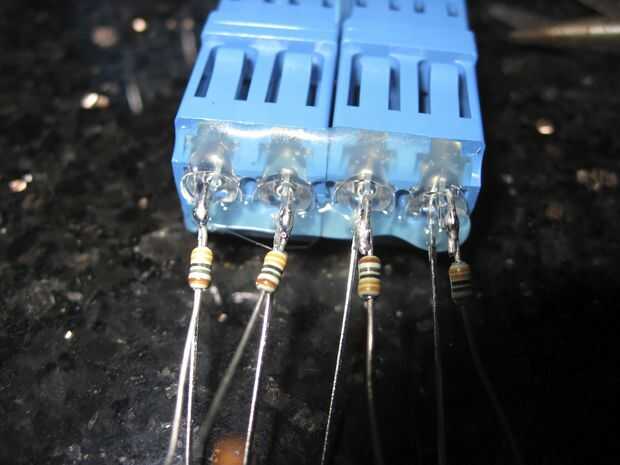

9. Doblar a la izquierda más (-) LED ventaja sobre tocar los otros tres conductores del LED (-). Corte los tres cables restantes y doblar en el primer conductor del LED. La soldadura como se muestra arriba.

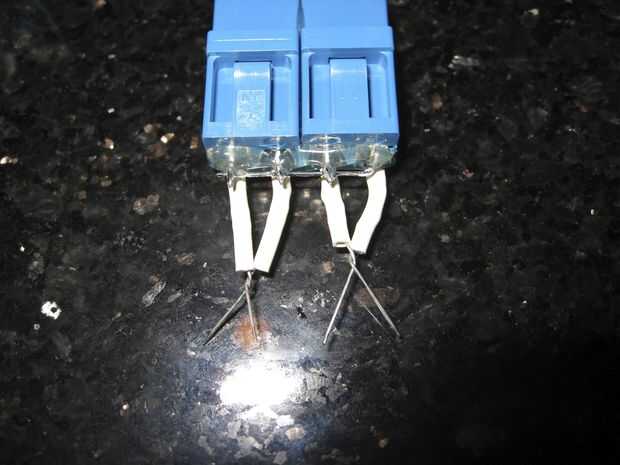

10. Piezas cortas de diapositiva de calor tubería de encogimiento sobre las resistencias y luego tuerza dos de los cables de la resistencia a los pares de la forma.

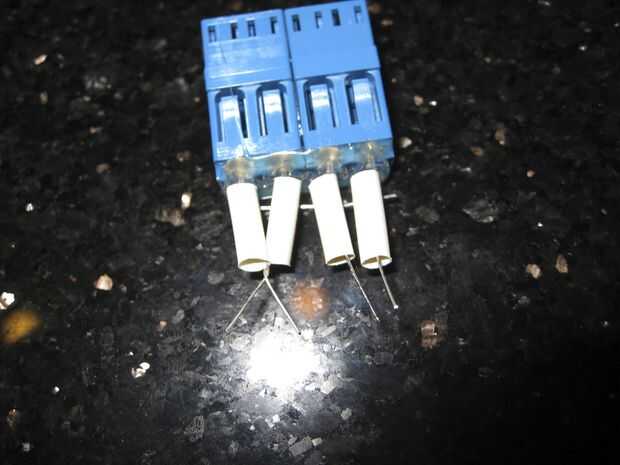

11. La tubería del encogimiento.

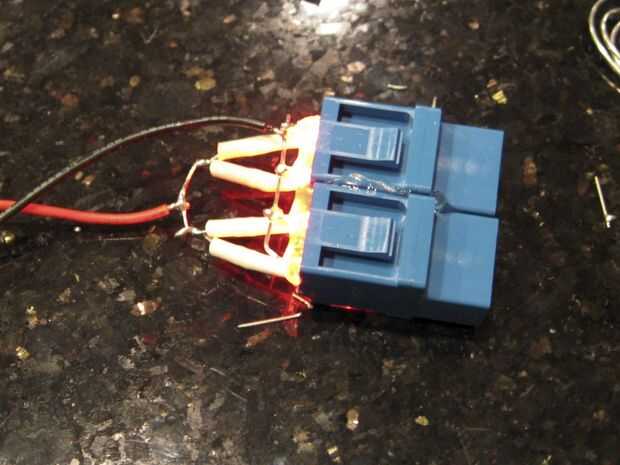

12. La soldadura de los plomos del dos resistor y conectar los dos juntos para formar una conexión positiva común. Soldar el clip de la batería de 9 voltios rojo (+) y negro (-) y se acaban!
