Construir un Piano de grande (8 / 10 paso)

Paso 8: Diseñando y construyendo el cuerpo Piano

El Piano grande es grande, pero tiene que ser ligero, fuerte, barato y portátil. Es una interesante mezcla de objetivos contradictorios, y el truco es para navegar dentro de las limitaciones y que sale del otro lado con un piano que funciona bien. Supongo que si tuvieras un fondo en la construcción de instrumentos musicales interactivos de todo el cuerpo esto sería territorio antiguo, pero nosotros no. Pusimos mucho esfuerzo mental tratando de anticiparse a los problemas y darnos varias opciones para que tenga un plan B alternativo si plan A no funcionó hacia fuera.

* Tecnología: En nuestro teatro sobre todo construir cosas con madera. Podemos construir cosas con metal, pero que funciona en las limitaciones de peso y presupuesto. En nuestros momentos de inactividad hemos pensado un piano de fibra de vidrio con inyección de espuma puede ser fuerte y muy ligero, pero no tenemos el tiempo o la capacidad para eso. Así que la madera es el material principal. Madera también tiene la ventaja que es grokked en cierto grado por casi todo el mundo.

* Selección material: madera contrachapada de 3/4" fue rechazada como siendo demasiado pesada y fuerte de lo que necesitábamos. Experiencia previa sugiere que correctamente diseñado de 1/2" madera contrachapada puede ser fuerte y relativamente ligero - 1/2" la madera contrachapada CDX era nuestra principal materia. Ensambles entre piezas de madera contrachapada fueron respaldados con listones atornillados-n-pegado.

Para el almacenamiento ya sabíamos que necesitábamos para doblar hasta el piano. Eso significaba que el piano se hizo en dos mitades de 8,5 pies con bisagras entre ellos. Cada mitad tenía 2 octavas de teclas y era esencialmente copias uno del otro. Hemos tenido experiencia previa en alas de aviones de modelo de madera del edificio, y vimos paralelos entre las alas y el Piano grande. Igual que las alas tienen largueros, decidimos construir cada uno la mitad con 3 vigas de caja a lo largo del piano la mitad del teclado.

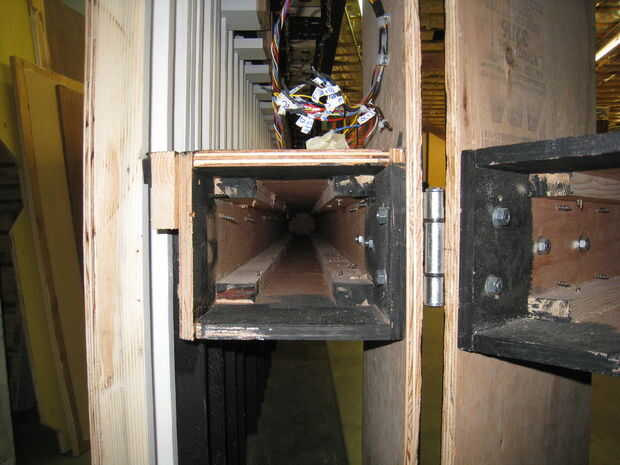

La viga de caja posterior:
* hace que la espalda del piano
* soporta la parte trasera de la tecla negra
* es el punto de bisagra para las teclas blancas

La viga de caja media:
* proporciona soporte para la parte delantera de la tecla negra
* proporciona una parada de viaje clave blanca

La viga frontal de la caja:
* contiene por claves luz compartimientos en la parte delantera
* proporciona una parada de viaje clave blanca
* proporciona un espacio para la llave de montaje en la parte trasera

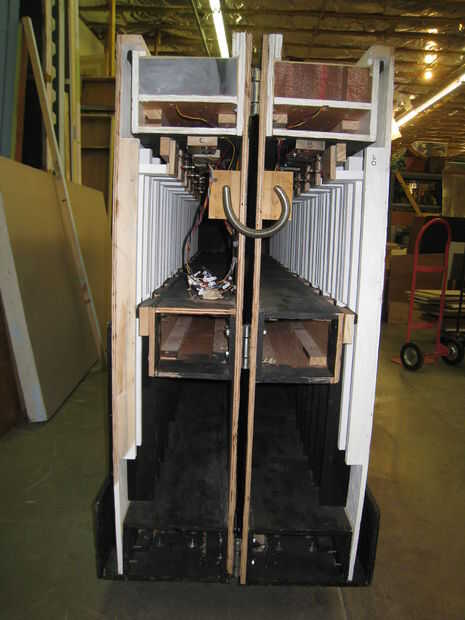

Las vigas de la tres caja son entonces "cosidas" junto con miembros de la cruzados:

* Cada mitad piano tiene teclas negras estática 10. Montaje entre la espalda y vigas caja media tiene esos dos elementos rígidamente con respecto a ellos.

* 2 piezas de madera contrachapada de 18 "x 48" en cada extremo, en la parte inferior, entre todos tres vigas, todo lo mantiene unido. Nos preocupaba que no tuviéramos suficiente arriostramiento transversal, pero en realidad estaba bien.

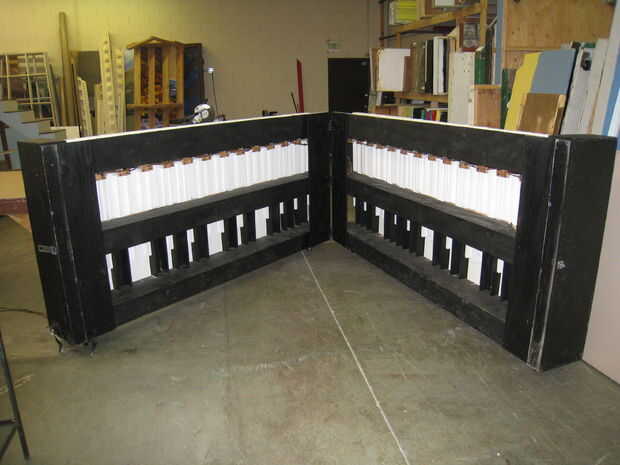

Es que la mayor parte de la estructura. La mitad de cada piano tiene un casquillo de extremo de 6". Estructuralmente son sólo cosméticos, pero en uno medio proporciona una cavidad para la alimentación y el regulador micro de la vivienda.

Recursos:

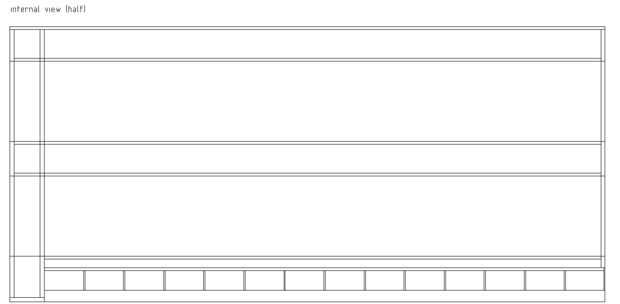

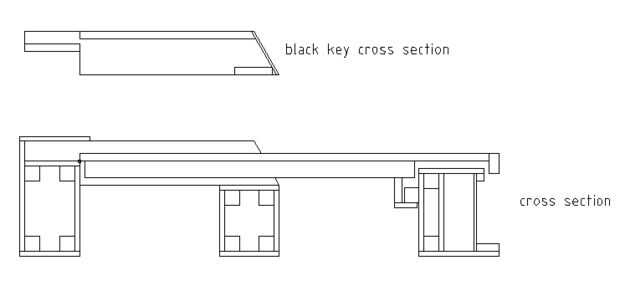

Dibujo CAD Piano grande.
https://github.com/Deadsy/bigpiano/BLOB/Master/CAD/BFP.DXF
