Paso 11: Preparación de las tripas: parte 1: unidad de Crossover y controladores
Primero tenemos que montar el crossover. Opté por montar en la parte inferior de la caja. Todo lo que tienes que hacer es perforar unos agujeros en la parte inferior de la caja y atornille abajo. Te recomiendo colocar algunos goma entre el cruce y el fondo de la caja para evitar vibraciones. Si tienes una llanta de bicicleta soplado, ésos trabajo perfectamente, otra cosa goma puede encontrarse en muchos lugares.

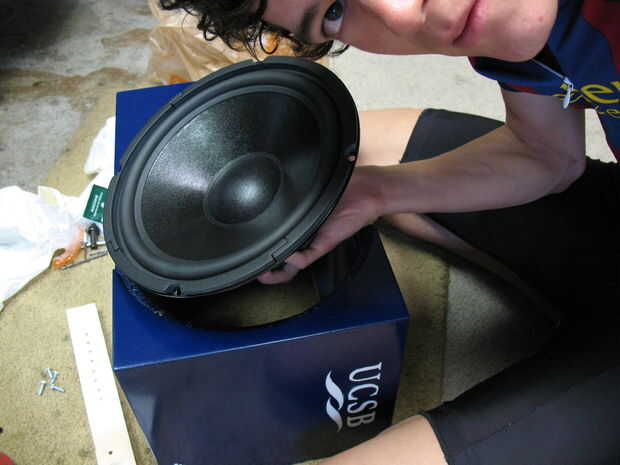

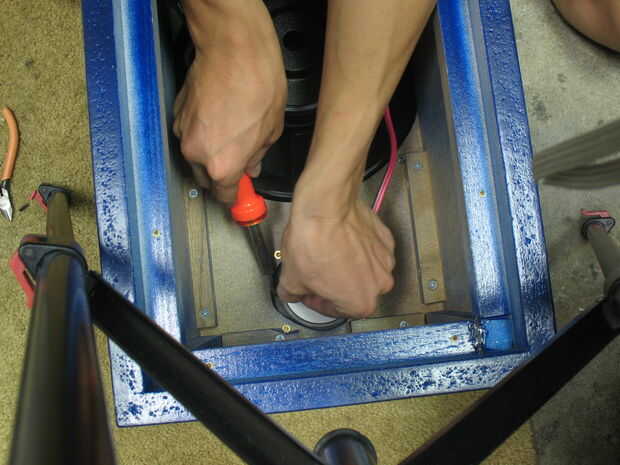

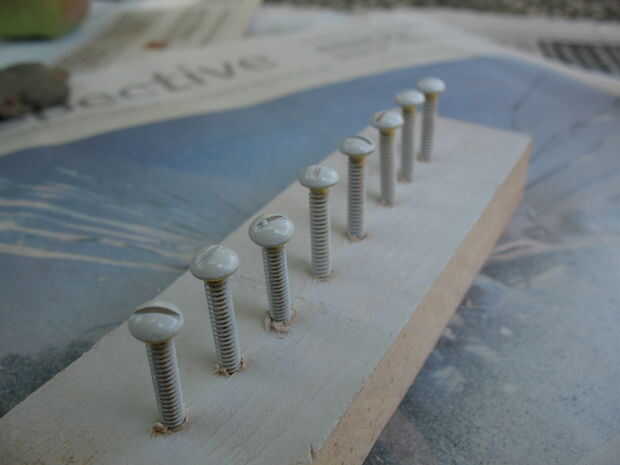

Montar los conductores de altavoz. Haz algunos tornillos y tuercas que encajan en los agujeros de montaje en los woofer y el tweeter. Perforaciones correspondientes a lo largo de la plataforma poco que nos encamina hacia fuera en el tablero de partícula y luego emperne abajo los controladores! Para mejorar el aspecto de su altavoz, pintura de aerosol las cabezas de los tornillos un color diferente!

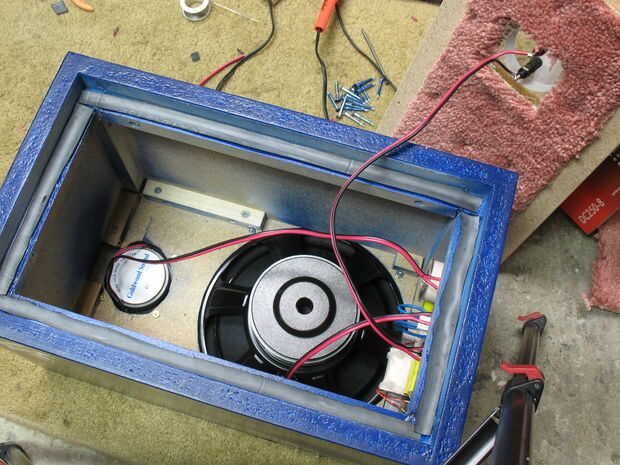

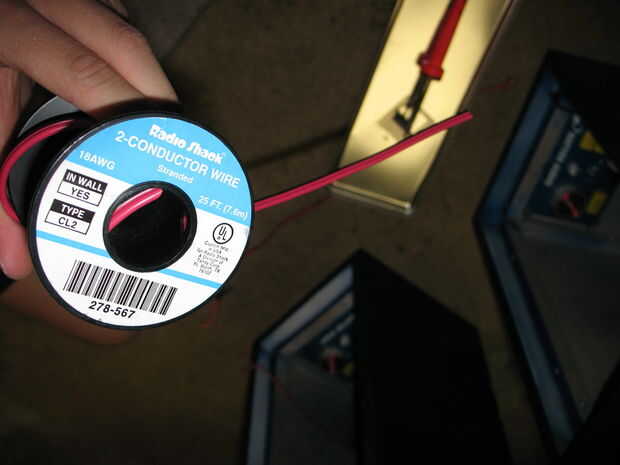

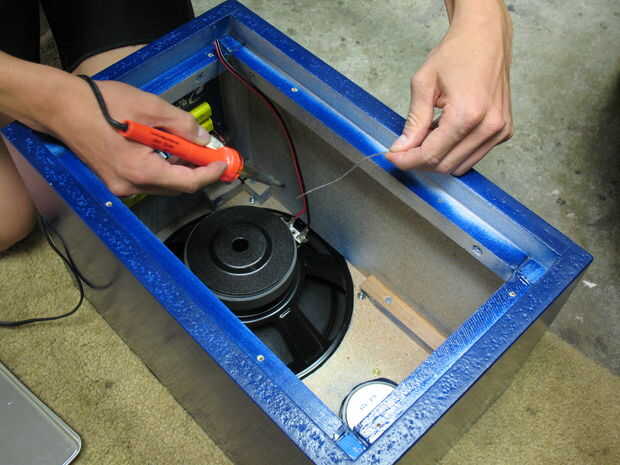

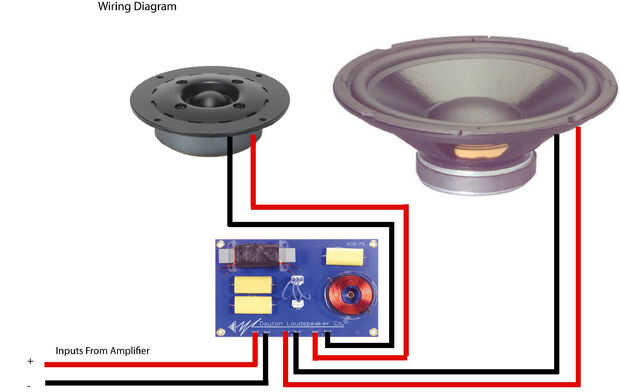

El cableado es muy simple de hacer. Dos cables de los cables positivos y negativos entrar desde las terminales y conectan a la unidad de crossover. Dos cables (positivo y negativo) dejan la unidad crossover y conectan al woofer. Y por último dos cables la unidad crossover y conectan el tweeter. Consulte el diagrama de cableado para la clarificación. Se necesita un soldador y soldadura para esto.
Algunas cosas nuevas (agregado 4 agosto): red de Zobel.
Ya que el woofer es muy grande, su impedancia se levanta debido a la autoinductancia. El crossover no tiene en cuenta esta mayor resistencia. Esto a su vez provoca el woofer para que suene 'fuerte' en las frecuencias cerca de la frecuencia de cruce. Si tu woofer es grande como esto, considere la instalación de una red Zobel en las terminales de tu woofer para mejorar la calidad de sonido. La red de Zobel ayudarán a restaurar la impedancia a un valor inferior que permite el cruce a preforma correctamente. Aquí hay más redes de Zobel encendidas. Esta red consiste en un resistor y condensador colocado en serie entre los terminales del woofer. Para mis altavoces un condensador electrolítico no polar 100 v y una resistencia de 10 ohmios 10 vatios deben hacer el truco (partsexpress tiene para bastante barato). Aún no ha hecho añadido esto, pero estoy planeando en el futuro.
