Construir un panel solar, estilo de paneles de cristal 2. (4 / 5 paso)

Paso 4:

Ahora es el momento para construir el marco.

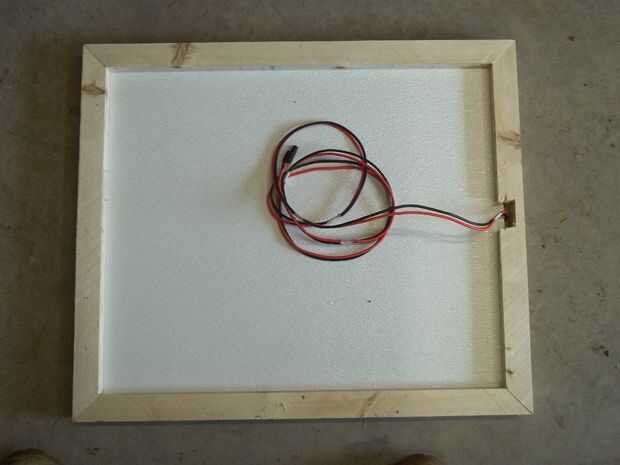

Primero corté un trozo de tablero de FRP del mismo tamaño que el vidrio. Puse algunos globos de silicona al azar en la parte posterior del panel y poner el FRP en ellos. Presione hacia abajo para lograr un buen sellado. Pongo esto en la parte posterior del vidrio inferior por 3 razones.

1. se ve mejor que un panel de todo claro en mi opinión.

2. se refleja la luz que no está golpeando a las células que también refleja algo de calor.

3. puesto que la luz no pasa a través del panel al techo negro debajo del panel, la parte posterior permanecerá más frío porque esa parte del techo no se calentará tanto. Y el calor que irradian no contra la parte posterior del panel. Calor disminuye la eficiencia.

Ahora para el marco. Para ello comencé con 10 pies largo 2 x 4.

1. cortarlo por la mitad por lo que hay 2 piezas de 10 pies de largo y casi cuadrados.

2. obtuve las medidas del panel y corte 4 piezas para el marco, si no sabes cómo conseguir a alguien para ayudar con este paso.  Recomiendo con 45 grados corte de las esquinas.

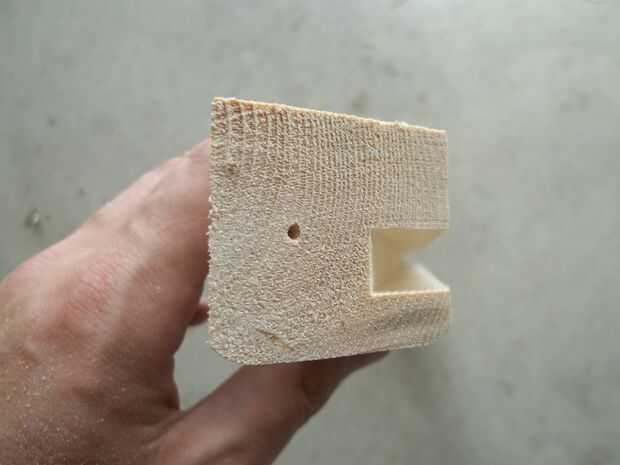

3. después de conseguir las piezas del 4 marco corte pongo la arboleda en ellas para el panel. Este bosquete debe ser lo suficientemente grande como para el panel y la Junta FRP para encajar en.

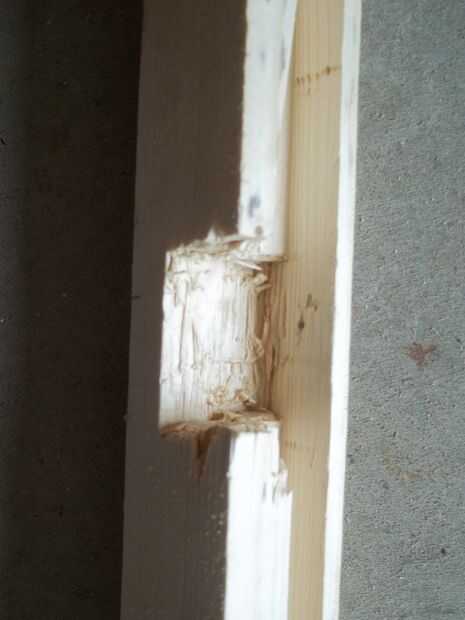

4. el lugar donde a través de los cables necesitará recortar.

5. usando los tornillos y pegamento de madera armar 3 lados del marco.

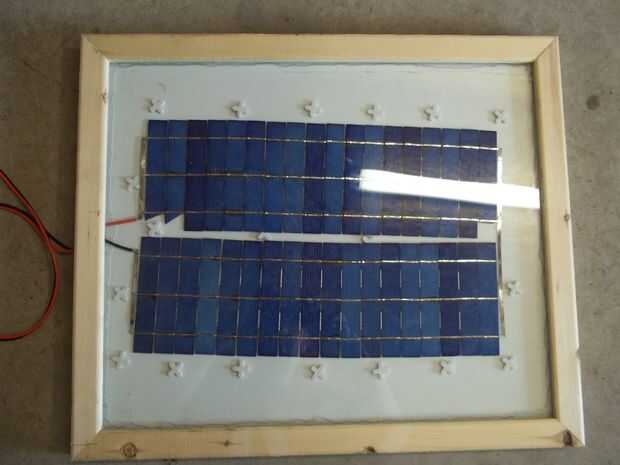

6. Deslice el vidrio y el tablero FRP en la arboleda de la estructura.

7. Ponga la parte final del bastidor, asegúrese de que los cables no se cortan en por el marco.

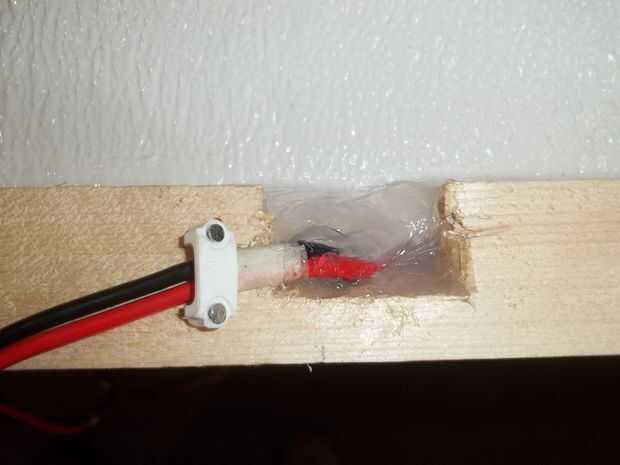

8. con el sello de silicona el vidrio superior al marco y la Junta FRP para el marco. También llené el alambre de corte que que los cables estén sellados. Luego usé una grapa de alambre para sostener el cable en su lugar para que el alambre no conseguir tirar y romper el sello entre los vidrios.
