Paso 1: Entender el motor
¿Qué es el motor de Stirling? Un motor Stirling es un motor térmico que funciona por compresión cíclica y la expansión de aire u otro gas (el fluido de trabajo) a diferentes temperaturas, tal que existe una conversión neta de energía térmica en trabajo mecánico. "según wiki" para más información ver este http://en.wikipedia.org/wiki/Stirling_engine . Entender cómo el motor de Stirling es fácil como se explica en el th pero lo que es correr es otra historia.

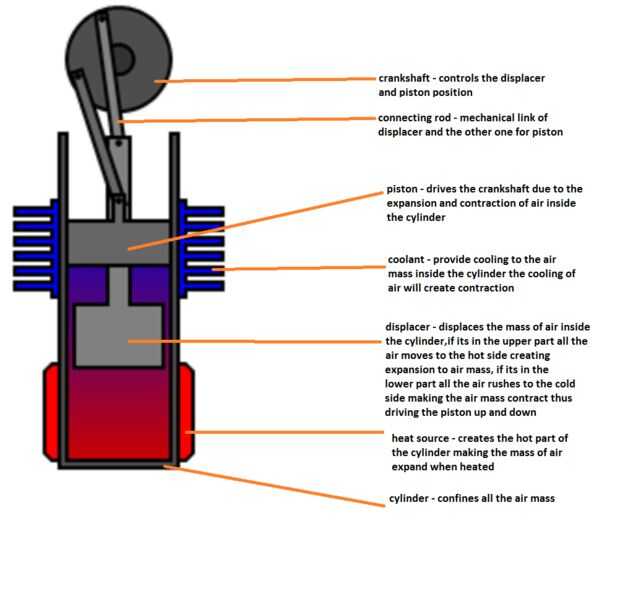

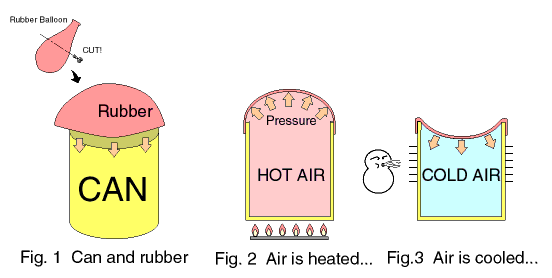

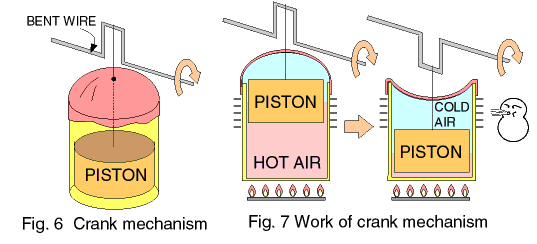

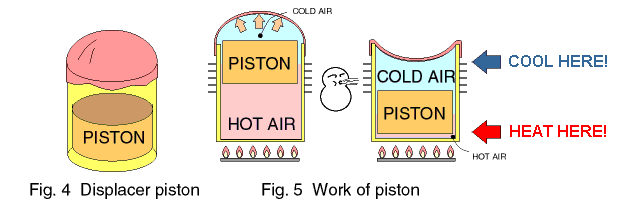

El motor de Stirling que hice es tipo beta donde el displacer y el pistón está en el mismo cilindro. Hay muchos tipos de motor Stirling, pero todas las obras en el mismo proceso. Se basa en la expansión y contracción del gas dentro de un espacio confinado. Cuando se calienta el aire dentro del cilindro se expandirá y cuando haya enfriado contrato. Imagen 4 todos son prestadas de allí respetados sitios. como las imágenes son muy informativas, por lo que he incluido aquí. También gustaría mencionar approtechie para su motor de Stirling que me inspira a crear mi propio. De medición son casi idénticas a su motor, incluyendo el uso de botella de acero inoxidable como cilindro. https://www.youtube.com/user/approtechie.
En orden para construir un motor en funcionamiento podría también leer este pdf de Andy Ross un experimentador prominente del motor Stirling. Lo que me ayude mucho https://docs.google.com/file/d/0B_t-6mPcD-IYOTc4M2... página 9. Si el motor no funciona para la primera vez no te preocupes porque hice 5 motor diferentes usando diferentes materiales de basura para que apenas wow!.
