Paso 6: Conecte el equipo

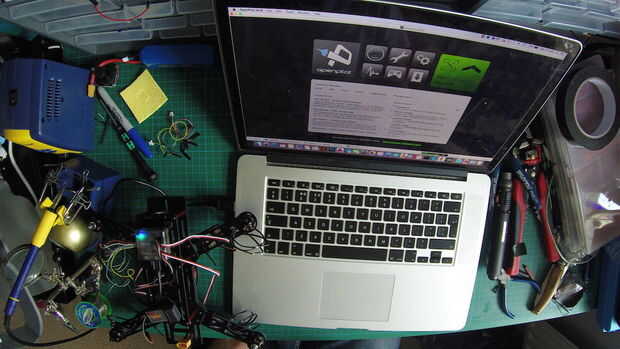

Usted desea descargar el software piloto abierto de https://wiki.openpilot.org/display/WIKI/OpenPilot... que le permitirán configurar correctamente el controlador de vuelo. Tenga en cuenta que la última versión que soporta el tablero de CC3D es 15.02.02 simplemente Desplácese hacia abajo un poco en la página de descarga para encontrar esta versión. Una vez que tengas instalado abre para arriba y a se dio la bienvenida con el menú principal. ¿Ver ese botón verde grande? Prensa que configurar tu quad. Lea el mensaje sobre la eliminación de los apoyos y asegúrese de que hacerlo. No vale la pena desmenuzar las manos o peor para los 2 minutos tarda para eliminarlos. Muy bien seguridad encima, haga clic en siguiente.
- Ahora se va a actualizar el firmware de la CC3D, casilla el borrar toda configuración y luego actualizar. Asegúrese de que no desconectar el tablero.
- Luego conectar a la tarjeta para continuar la configuración haciendo clic en siguiente.
- Seleccione el tipo de señal que usa el receptor, la mayoría utilizan PWM así que si tu no sabes es su mejor apuesta.
- Continuar y seleccione rotor multi para el tipo de vehículo.
- Continuación, seleccione "X" configuración.
- A continuación seleccione el tipo de salida, otra vez si no está seguro dejar el valor predeterminado seleccionado.
- Ahora se le mostrará las opciones seleccionadas. Asegúrese de que se miran bien y continuar.
- Ahora iban a cable en el receptor a la CC3D, el diagrama le ayudará aquí. Utilice el cable suministrado para conectar el receptor a la izquierda de la CC3D.
- Ahora piloto abierto será calibrar los sensores para nosotros. Para ayudar a hacer este lugar tu quad sobre una superficie plana para su completamente plano y haga clic en calcular. Cuando hacer clic a continuación.
- Los CES deben calibrarse para asegurar que todos funcionan en sincronización con el controlador de vuelo. Siga las instrucciones en la pantalla y continuar.
- Ahora podemos hacer girar los motores y asegurar que girar la forma correcta. Quadcopters tienen 2 motores vuelta hacia la derecha y 2 que giran en sentido contrario. Tenemos que asegurarnos de que cada motor hace girar la forma correcta. Siga las instrucciones para que los motores están girando correctamente. ¿Recuerde que no reducir ese calor-encoge? Bueno si el motor gira al revés necesita 2 cables en el motor de intercambio. Asegúrese de que la batería se retira y desoldar los 2 cables e intercambiarlos, esto revertirá el motor. Siguiente!
- Seleccione QAV250 para la opción de ajuste inicial. Luego continuar guardar la configuración. Yay, se realizaron casi solo falta configurar el transmisor.

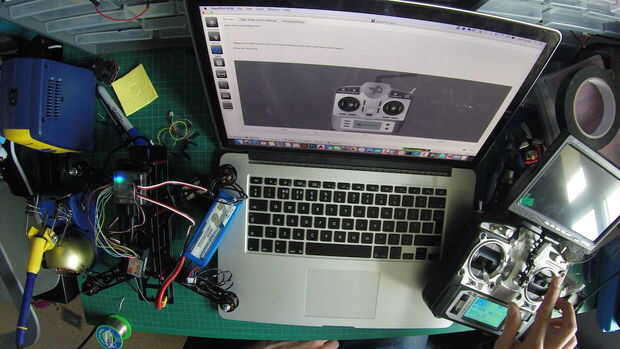

- Encienda su transmisor, haga clic en el botón verde y trasladar todos los palos y los interruptores en la emisora.
- Ahora puede seleccionar qué modos de vuelo que quiera, pero esto puede dejar como predeterminada si su no muy seguro.
- Finalmente, seleccione cómo quiere que el quad del brazo, utilizar desvío izquierda.
HEMOS TERMINADO!
Desconecte el quad y ahora le coloque apoyos y conecte la batería y van volando. Disfrutar de tu quad.
Si desea alguna acción de FPV continuar al siguiente paso y dejar los apoyos fuera de. Si tu nos deja aquí bueno suerte y gracias por siguientes a lo largo de!
