CONSTRUIR un foco de luz SOLAR nocturno (2 / 17 paso)

Paso 2: Esquema y trabajo:

El corazón de esta bombilla es que un muy pequeño 4 patas IC QX5252F. Funciona muy similar al circuito de "Joule Thief ".

Pero la ventaja de usar este chip es que, no es necesario un toroide voluminoso y pesado. Hacer el mismo trabajo utilizando sólo un simple inductor, solo AA / AAA batería y un LED.

La mayoría de la luz solar del jardín utiliza este pequeño chip inteligente. Me encontré con estos ICs cuando uno de mi amigo Instructable hablarme y enviar la hoja de datos y la información.

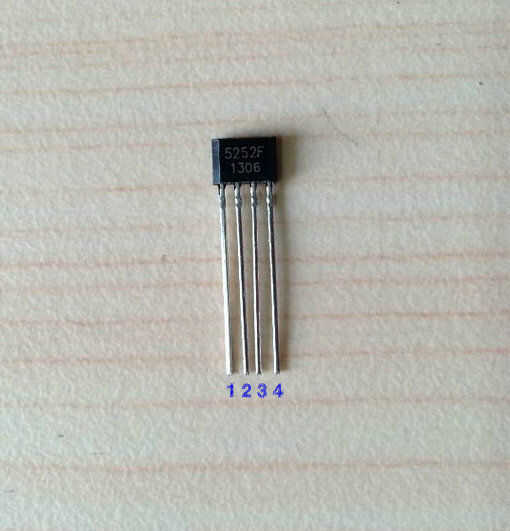

Conexión:

Pin 1-> terminal positivo del panel Solar

Pin 2-> terminal positivo de la batería y una pierna de Inductor

PIN 3-> todo terreno (panel Solar, batería y LED borne negativo)

Pin 4-> otra pata del Inductor
