Paso 2: Montaje práctico

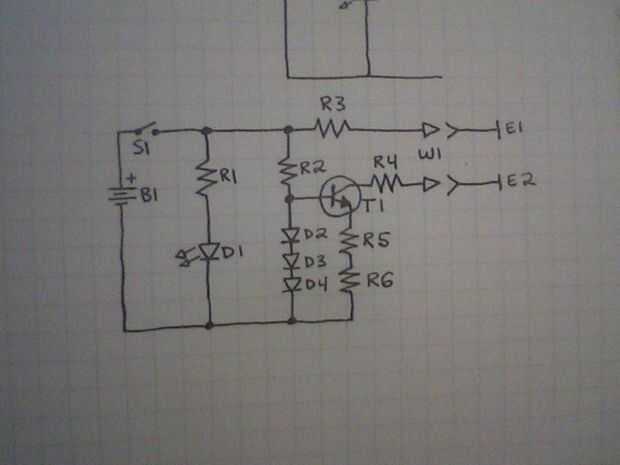

Este es el esquema de un trabajo 2mA corriente que puede ser utilizado para la pinza. Se basa en el regulador de transistor descrito en el paso anterior. Partes fueron agregadas para permitir la funcionalidad de indicación de estado y las medidas de seguridad redundantes de encendido/apagado.
---LISTA DE PARTES DE---
B1: pinzas de batería de 9V 4, configuración de serie (agregar baterías de 9V para alimentar)
S1: Interruptor SPST
D1: LED indicador de
D2-D4: 1n400x (utilicé 1n4003)
T1: TIP31C (o TIP29C)
R1, R2: 250mW de 12 kohm
R3, R4: 250mW 2.2 kohm
R5: 560 ohm 250mW
R6:100 ohm 250mW
Alambres y electrodos de gel son más fáciles de encontrar vendidos por decenas los dispositivos, pero permitirá tDCS, aunque sólo en zonas sin pelo.
W1: electrodo conduce (como estas decenas conduce)
http://www.Amazon.com/s/Ref=nb_sb_noss_1?URL=Searc...
E1, E2: gel de electrodos (también se vende por decenas unidades)
http://www.Amazon.com/s/Ref=nb_sb_noss_1?URL=Search-alias%3Daps&Field-Keywords=TENS+electrodes&RH=i%3Aaps%2Ck%3ATENS+electrodes
Perfboard es mejor para montar este circuito permanentemente.
Caliente-derrite el pegamento sirve para pegar los cables para evitar tensión.
