Paso 4: Conecta el plano de tierra

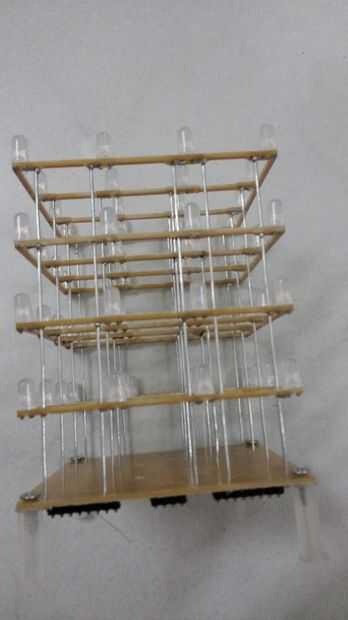

Este paso toma tiempo para alinear 16 columnas 16 agujeros de taladro en el plano de tierra. Tienes que usar otra pata del LED como espaciador para alinear todas las columnas de 16. Hacerlo lentamente, soldadura 1 por 1 y ajustar en consecuencia

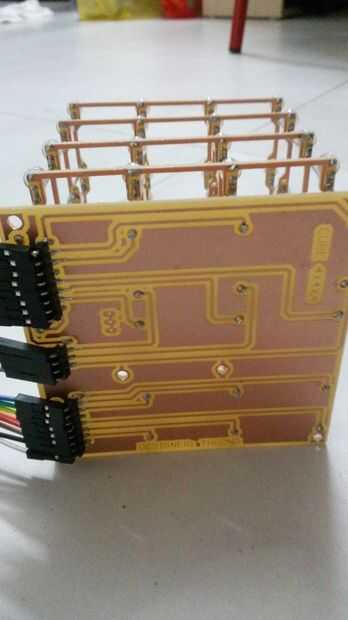

Una vez hecho esto, la soldadura 3 arreglos de discos de cabecera.
¿Olvidé algo? Sí, es la conexión de tierra común de 4 capas. Hay extra 1 orificio en cada plano es para la conexión de tierra común. Recuerda que te dije para preparar cables de 20, no 16 :)

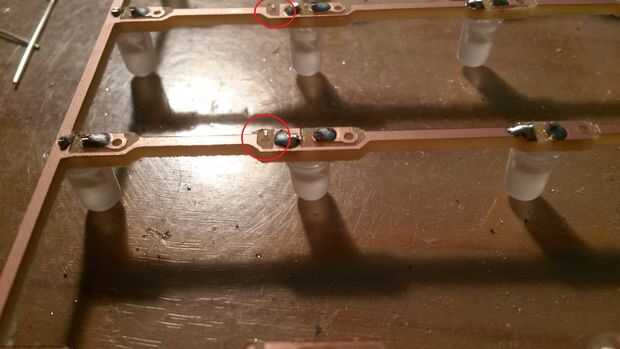

Por favor ver la foto con 2 círculos rojos. Son el terreno plano. Aviso que no conecto ese agujero de taladro a cualquier rastro de pcb. Esto es para que pueda poner el cable a través de la capa sin cortocircuito, al mismo tiempo, mejorar la limpieza del cubo :)
