Paso 2: Dimensión y diseño
Asegúrese de utilizar los calibradores para medir el diámetro. Es importante determinar con precisión el diámetro dentro de 0,01 pulgadas. Mientras que puede no parecer mucho, necesita una tolerancia bastante buena a piezas se deslicen juntos.
La longitud no es tan importante, pero debe razonablemente confiados en la longitud de varias partes para fines de modelado. Del mismo modo, puede ser útil medir y registrar los pesos de los componentes individuales para fines de modelado.

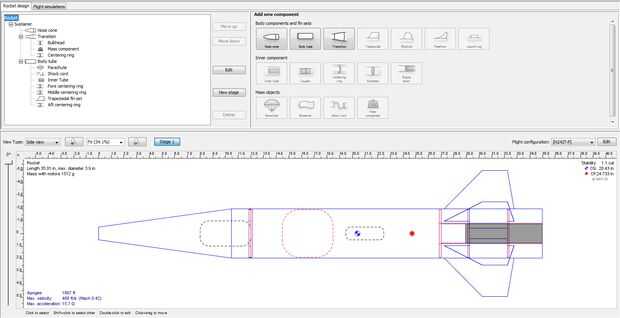

Es generalmente mejor para el diseño de un cohete antes de la construcción, como esto verifica estabilidad y rendimiento. Utilizar una pieza de software llamada OpenRocket. Es gratis y de código abierto, ideal para estudiantes universitarios como yo que no quieren pagar más caro software. OpenRocket tiene la mayoría de las características contenidas en el software pago como RockSim, para no perder tanto por ir con la opción libre. También es bastante intuitivo para trabajar, aunque también hay algunos buenos tutoriales en YouTube.
El uso más importante de software como esta es en la determinación de la estabilidad. Idealmente, la estabilidad del cohete debe estar entre 1 y 2 de cal. Una estabilidad de un calibre significa que el centro de gravedad es 1 diámetro del cuerpo delante del centro de presión, o aproximadamente 4 pulgadas de esta rocket. Estabilidad a menos de 1 cal puede tener resultados peligrosos y desastrosos, por lo general termina en un duro aterrizaje de desplome. Márgenes de estabilidad más 2 cal están bien, aunque el cohete puede mostrar algunas formas extrañas de movimiento, particularmente en días de viento.
Hay dos formas de aumentar el margen de estabilidad: agregando más área de la aleta en la parte trasera del cohete y agregando peso a la nariz. Agregar aletas añade arrastrar y agregando el peso añade más fuerza hacia abajo. Tienden a preferir añadir área de la aleta, ya que no tengo que ajustar mi tamaño de paracaídas para compensar el peso añadido. Para este modelo, utilizo seis aletas, que es mucho para mí dada mi habitual diseños de aleta 4.
La aleta y diseños del anillo de centrado se unen en un AutoCAD dibujo, que en última instancia, se convirtió en el archivo de origen para el cortador del laser utilizado para cortar las piezas. No dude en utilizar ese archivo para su propio modelo, aunque ten cuidado que puede que necesite ajustar algunos de los diámetros exteriores de las piezas circulares para satisfacer las tolerancias para el cohete.
