Construir un código Morse usable (4 / 10 paso)

Paso 4: Conecte la Gemma y NeoPixel

Este siguiente paso, conecta el NeoPixel a Gemma, es un poco implicada, pero no demasiado complicado una vez que entienda lo que está sucediendo.

Básicamente, utilice dos capas de cinta de espuma para apoyar la NeoPixel sobre la parte superior de la Gemma. Entonces, usted soldar tres alambres para hacer las conexiones de potencia y control.

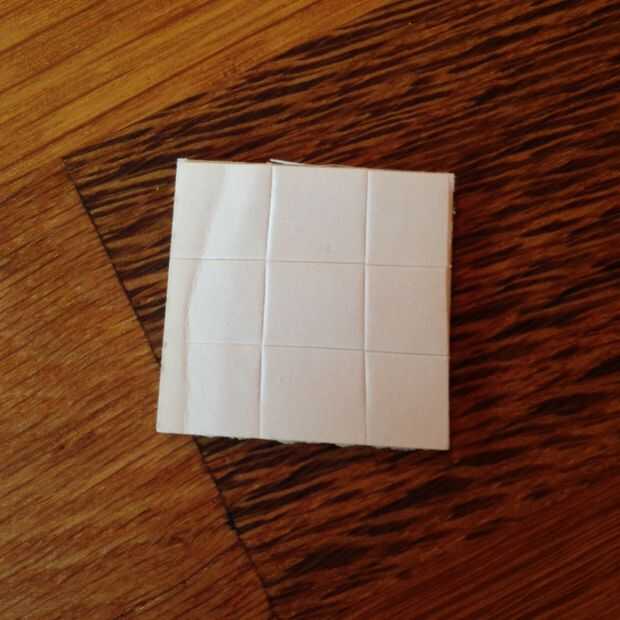

En primer lugar, cortar pequeños cuadrados de la pieza de cinta de espuma. Suficientemente grande como para apoyar la NeoPixel, pero suficientemente pequeña para caber entre los interruptores en la Gemma. Descubrí que sobre 1/3 piezas cuadradas grandes de trabajo (fácil de calcular en la sección 1 "x 1" de cinta de espuma). Tome dos de sus pequeñas plazas y pele apagado el forro por un lado. Luego apile las plazas por lo que forman un pequeño sándwich (sin relleno).

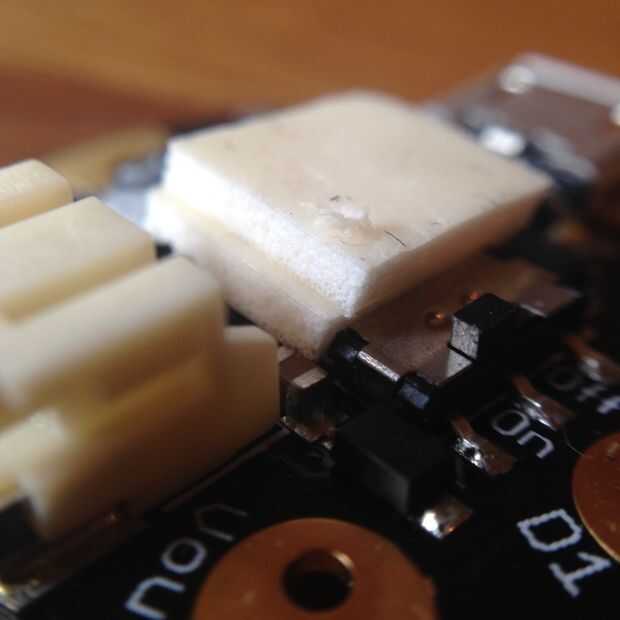

Luego, tomar las plazas de espuma apilada, quite el forro exterior y pegarlas en la parte superior la Gemma.

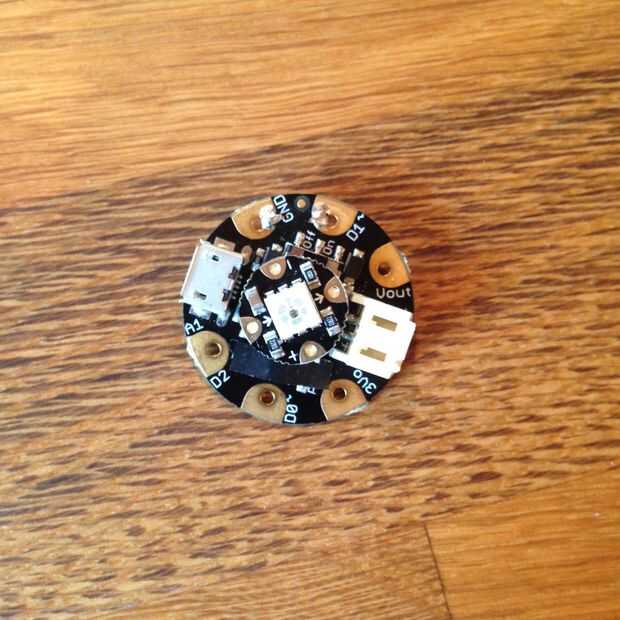

A continuación, coloque el NeoPixel sobre la cinta de espuma. Alinee el NeoPixel para que el "-" apunta a GND en la Gemma. El NeoPixel "+" entonces deben estar alineados hacia la almohadilla de 3v3 en el Gemma.

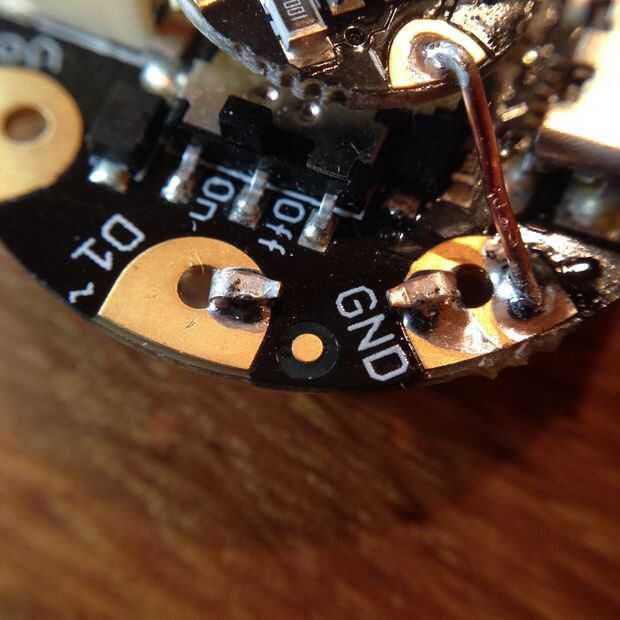

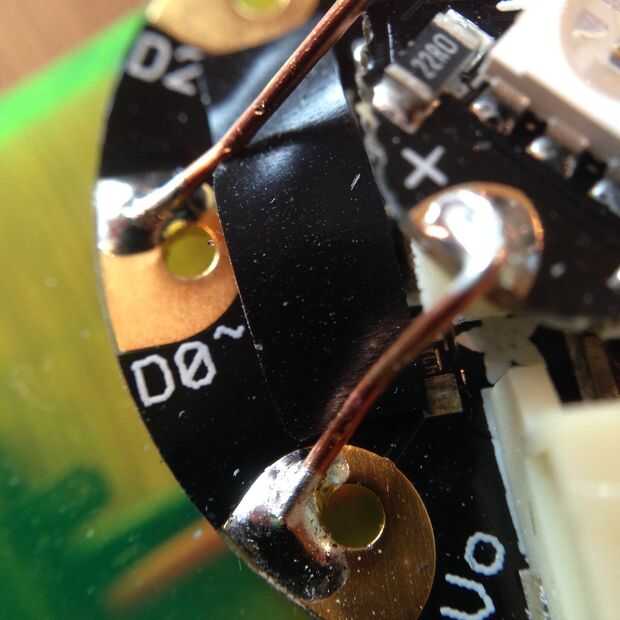

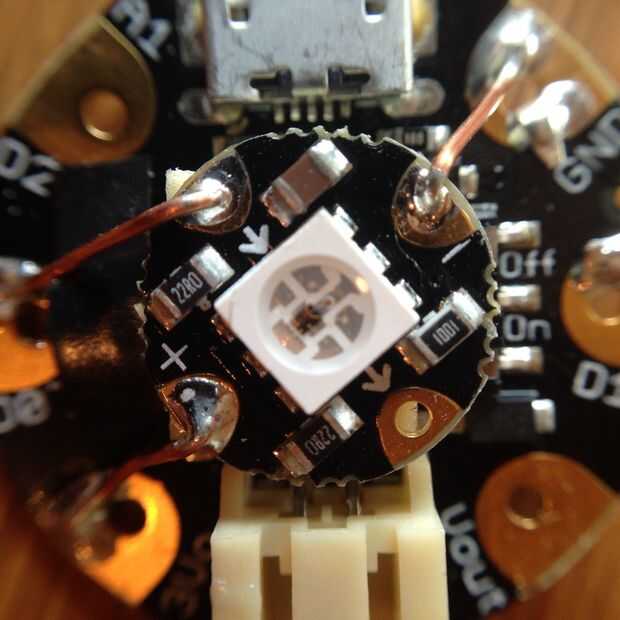

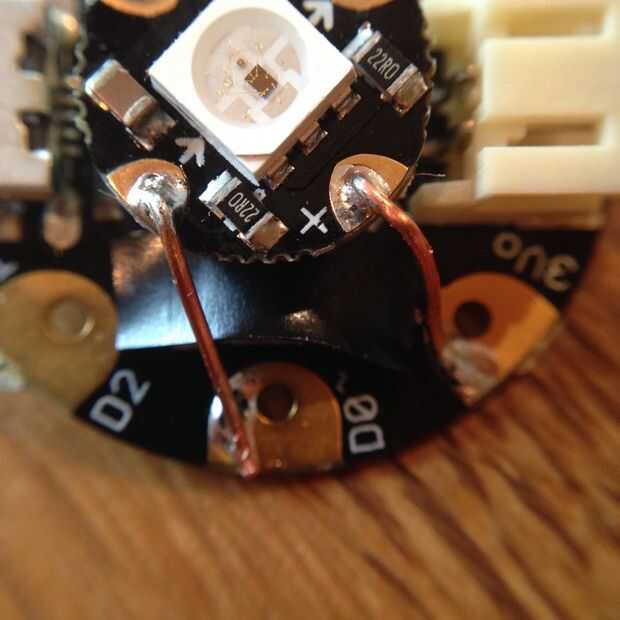

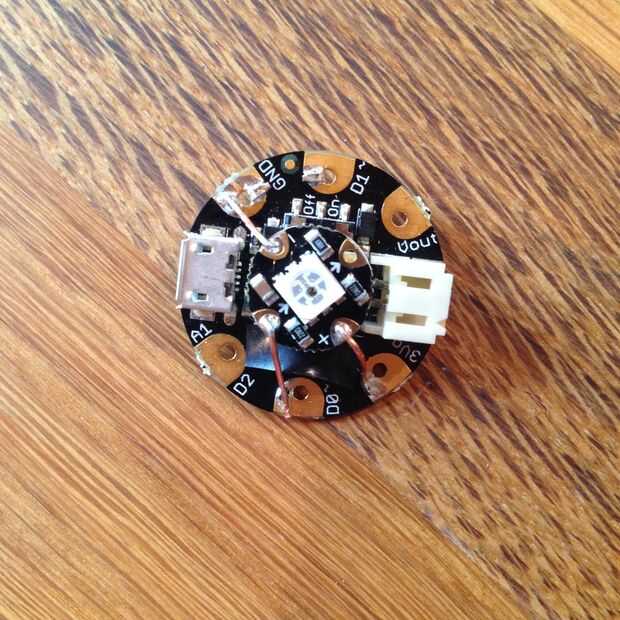

Por último, la soldadura de tres cables: uno entre "-" y GND, uno entre "+" y a 3v3 y de la flecha apuntando hacia adentro de la NeoPixel D0 (véase las fotos).

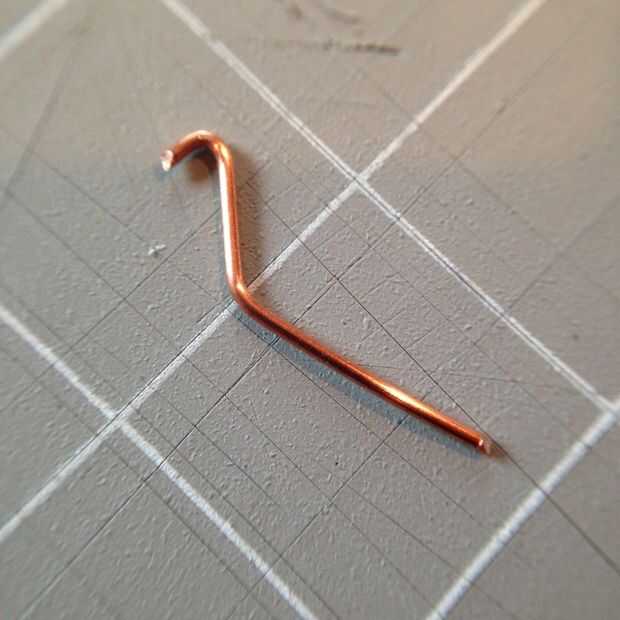

YMMV, pero descubrió que forma el alambre como se muestra en una de las fotos hace más fácil lograr el contacto apropiado. Coloque el cable, luego use una pinza hemostática (pinzas de fijación pequeño) para fijar el cable en su lugar a la almohadilla de Gemma. Después de soldar el cable a la NeoPixel, después quitar la pinza y el alambre a la Gemma, recorte cualquier alambre sobrante con el cortador diagonal de la soldadura. También se podría utilizar un pequeño trozo de cinta para sostener el cable en su lugar durante la soldadura.
