Construir un Cable de alimentación USB versátil para sus proyectos de Arduino (4 / 4 paso)

Paso 4: Llevar el calor

Será soldar los cables para una buena conexión eléctrica y física, entonces vamos a utilizar para hacer los conectores más resistente y da al proyecto una mirada acabada la tubería del encogimiento.

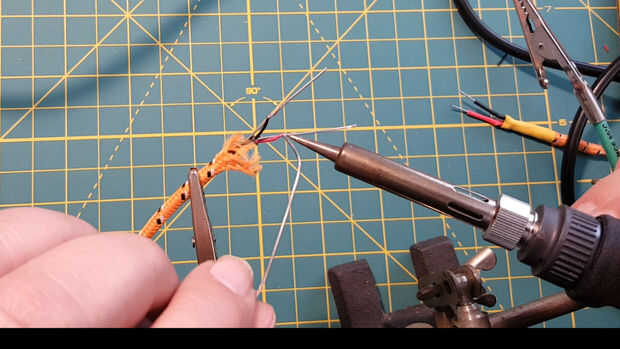

  • Los cables de alimentación a los cables de 22 calibre que se envuelven alrededor de la soldadura
  • Deslice el color adecuado del tubo del encogimiento del calor en cada cable

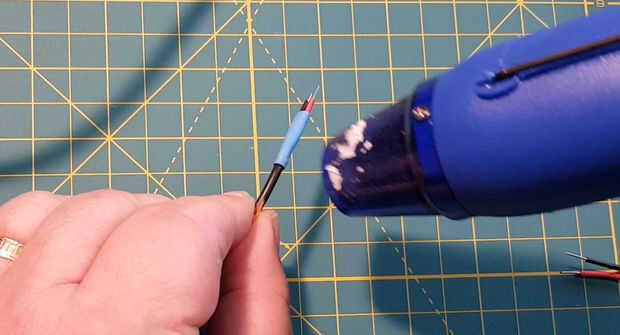

  • Aplique calor para encoger los tubos alrededor de los cables individuales
  • Posición el calor más grande tubo de contracción en el aislamiento externo y asegúrese de que cubre la parte inferior de su 22 cable calibre

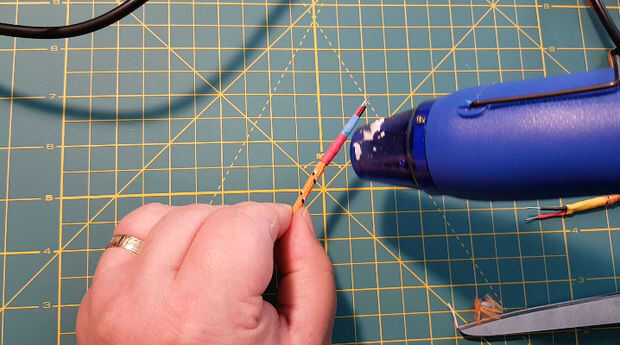

  • Aplique calor para encoger el tubo alrededor del aislamiento y los alambres

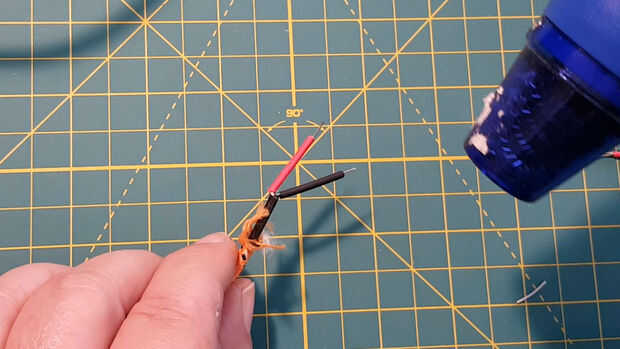

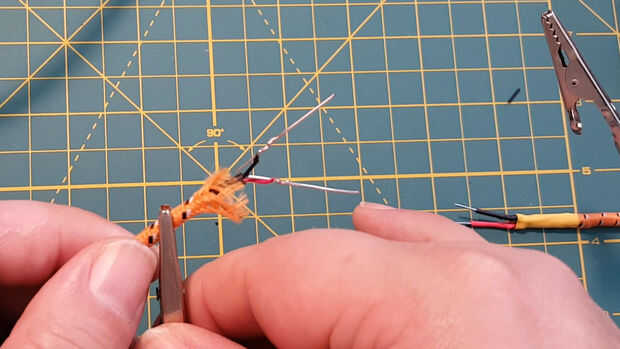

  • Si el cable dispone de una tela de la envoltura puede necesario recortar para obtener el tubo sobre ella.
  • Opcional - agregue un 2 º trozo de tubo para sostener mejor el 22 calibrador de alambre en su lugar y sellar la funda externa si su cable tiene una

Cuando suelde los cables asegúrese de que no hay un trozos grandes de soldadura porque podría hacer difícil que el encogimiento del calor sobre ellos. También asegúrese de que no hay cualquier fuertes puntos de soldadura que se pega hacia fuera.

Es muy importante mantener los cables rojo/negro identificados. No quiero mezclarlas cuando alimentar su proyecto.

Queremos asegurar la parte inferior de la 22 cables de calibre con el calor tubo termoencogible para asegurarse de que no asoman a través del aislamiento cuando estamos tirando en la parte superior de los cables enchufarlos a varios conectores.

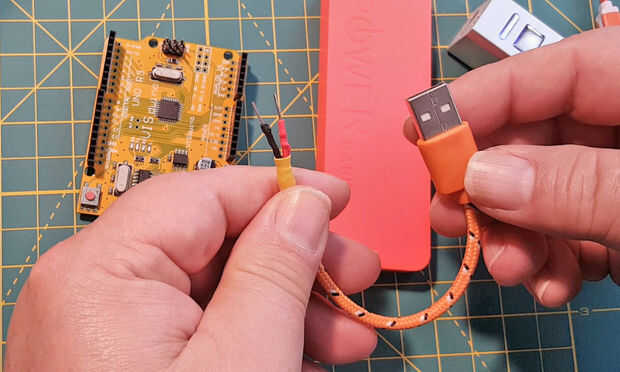

Tener poder cables reforzados como es rápido y fácil de suministrar energía sin importar lo que necesita el conector el proyecto. Son una buena herramienta para tener en tu caja de cables y conectores. Espero que les dé una oportunidad.
