¿Construir tu propio mini computadora de bolsillo (8 / 13 paso)

Paso 8: Paso 5: instalar la cabecera de la microSD

Por último, usted necesita montar e instalar la cabecera microSD.

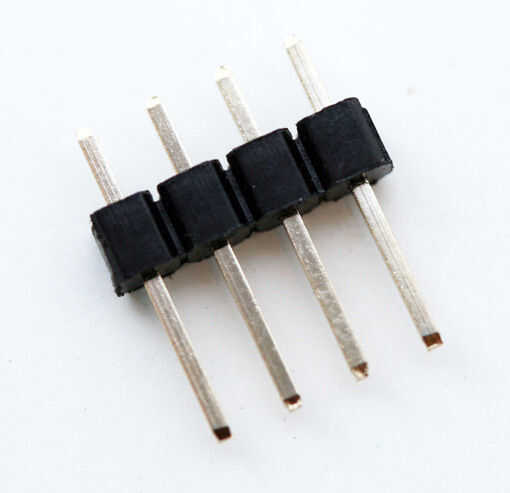

El módulo microSD viene con cabeceras de pin para crear las conexiones de 2 pines (V33, Gnd) requeridas por el proyecto y 4-pin (, Clk, Di, Cs).  Hay dos filas de cada módulo (ver imagen) y cada fila funcionará muy bien.  Elegí los más cercanos a la plata toma el módulo para la mina.  Una vez que has soldado los pines en el módulo, todo el módulo se enchufa en los seis agujeros detrás de la conexión VGA y el resto encima de las resistencias.

  1. Insertar los encabezados de 2 pin en cualquiera de las filas en la tarjeta microSD y soldarlos en el lugar.
  2. Inserte la microSD montada en la placa de E/S y soldar en su lugar.
  3. Corte las patillas largas en la parte inferior de la Junta cuando haya terminado.

La cabecera de la microSD nos ofrece el "almacenamiento masivo" para nuestro equipo de Mini de bolsillo.
Recuerdan viejos contadores de tiempo utilizando disquetes de 5,25 y algunas personas mayores acordarán de cinta de papel!
Usted querrá una tarjeta microSD de 2gb para tomar ventaja de esta opción.

No tienes que instalar esto para básico trabajar, pero usted tendrá que cargar y guardar archivos.
