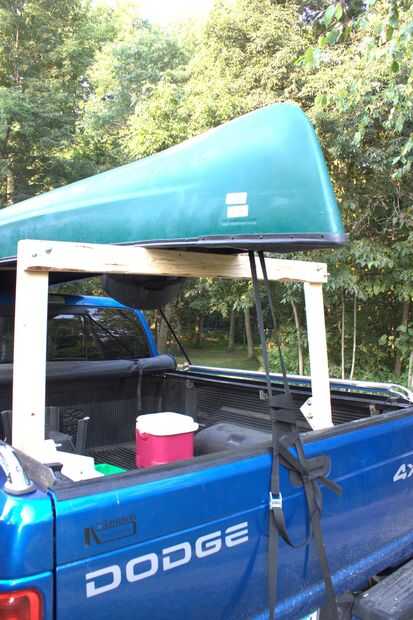

Construir su propia Low Cost camioneta canoa parrilla (1 / 2 paso)

Paso 1: Tomar algunas medidas

• Encontré un diseño algo deluxe que es una estructura de 4 postes entero en la cama del camión. Aunque es sturty y sin embargo capaz de quitar, ya teníamos cojines del portador de coche y pensó que este diseño sería más difíciles de almacenar, más costoso y desperdiciador de tiempo construir.
• También encontré este modelo construido con PVC y muy bonito basado en nuestro diseño en este caso.

Medidas - "sobre ese largo":

• Las cosas serán diferente dependiendo el carro en que coloca esto. El camión tenía un forro y el forro con una ranura hecha de antemano para un 2 x 6 vertical, creo que se puede utilizar un 2 x 4.

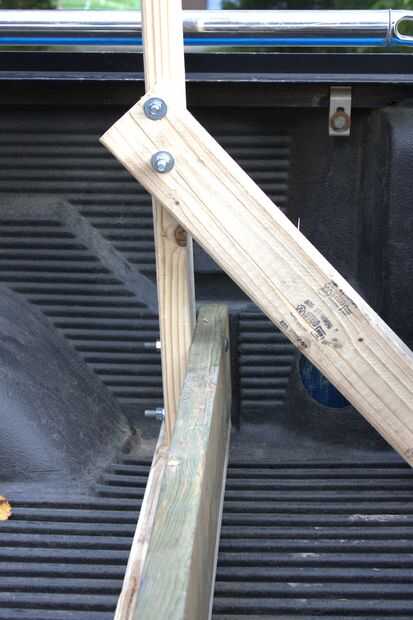

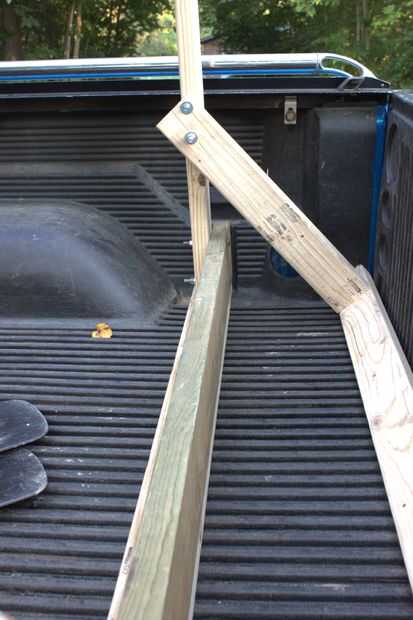

• Decidimos añadir un 2 x 4 horizontal bajo la creación de un soporte más estable de fondo en forma de L de 2 x 6.
• Originalmente pensamos que utilizaríamos 2 2x4s en la parte superior de la rejilla de un descanso más amplio lugar para la canoa. (Por eso los postes verticales de 2 x 4 son la orientación en el diseño). Pero como la noche consiguió más adelante decidimos que no era necesario.
• Las medidas fueron útiles porque en lugar de trabajar fuera en la oscuridad hemos perforado los agujeros en la tienda donde hemos tenido una prensa del taladro disponible.
• El dibujo que se muestra a continuación se realizó con Autodesk123D una herramienta de dibuja 3D en línea. Estoy compartiendo el diseño aquí

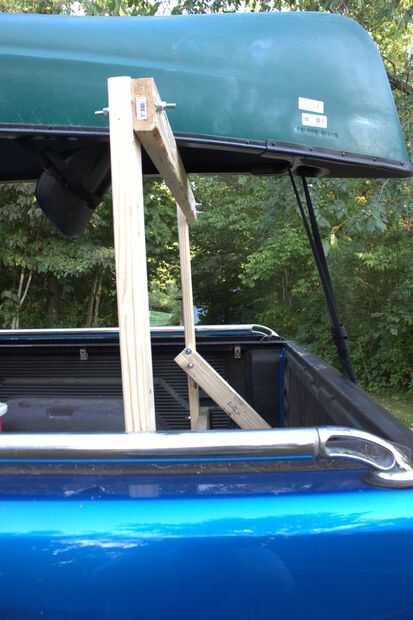

• Asegúrese de que las juntas verticales son 'en' lo suficiente para evitar chocar contra el quitamiedos de topper (y, asegúrese de que el perno del chasis está por encima/por debajo de ese punto)... un par de cosas que no hacemos correctamente :-)
