Construir su propia impresora 3d fábrica de filamento (filamento extrusora) (3 / 12 paso)

Paso 3: El montaje del motor

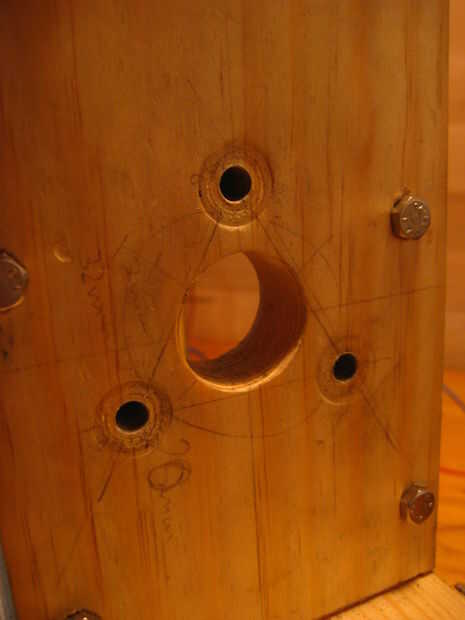

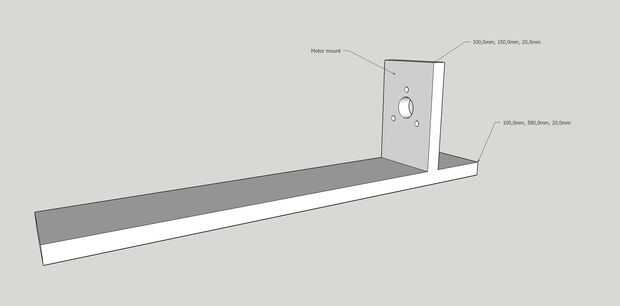

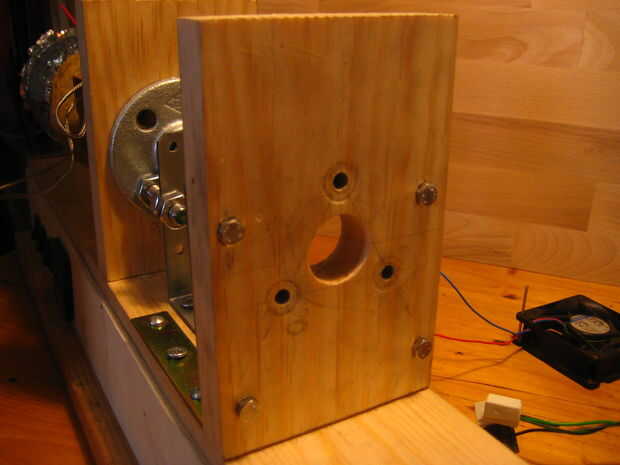

Monte el motor del limpiaparabrisas para el montaje del motor y coloque en algún lugar en el extremo de la placa base. Ver el dibujo técnico para una valoración.

Utilizar los ángulos de acero para fijar a la placa base.

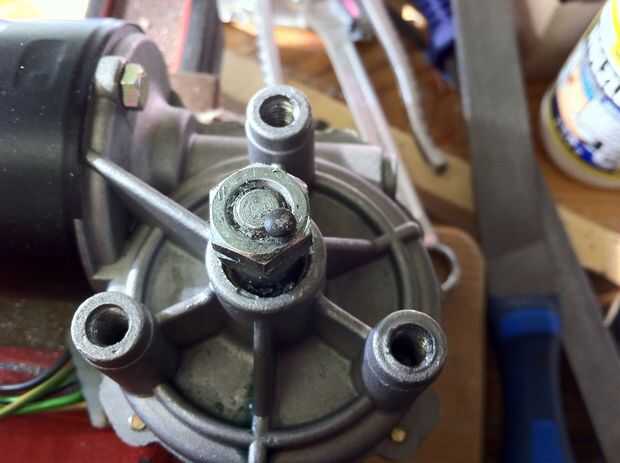

El motor tiene un eje de rosca. Para el acoplamiento a montar en el motor, tomé una tuerca hexagonal con 13mm de diámetro externo y poner en el eje. Cuando gira el eje y el acoplamiento está conectado, la tuerca se desenrosque. Para solucionar esto perforó un agujero entre la tuerca del adjuntada y el eje del motor y en un perno de acero de 2mm. Esto evita que la tuerca de apertura. Ver la última imagen de arriba.
