Construir Shocker electrónica más pequeña del mundo! versión 2.5 (14 / 20 paso)

Paso 12: los cables...

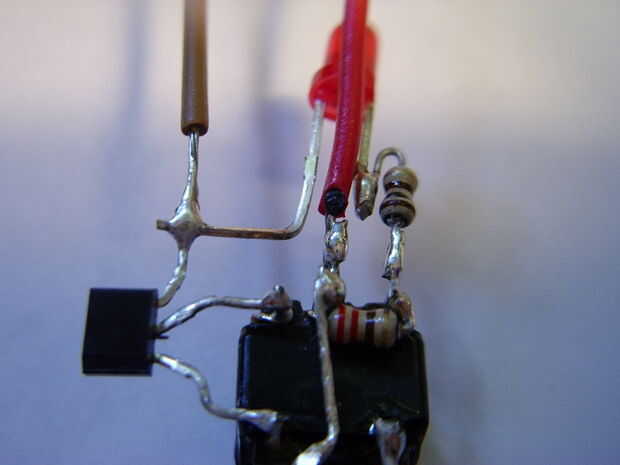

Soldar el cable de tierra (negro) de la batería en el emisor del transistor y el cátodo del LED.

Solde el cable positivo (rojo) de la batería al pin 2 del transformador.

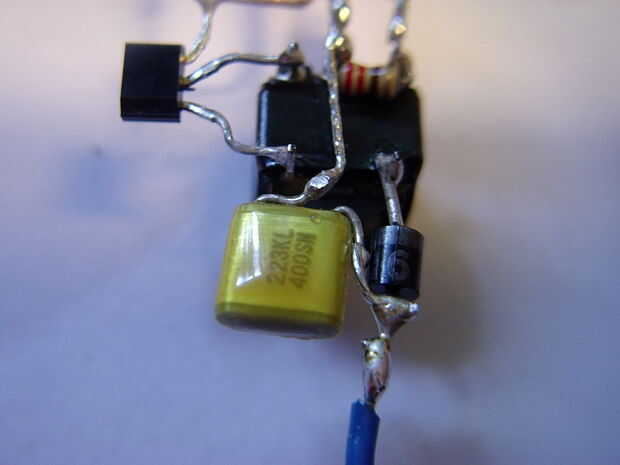

Y soldar el cable de salida de alto voltaje (azul) al cátodo del diodo y el condensador.
