Construir este disco volador microcontrolador controlados del arco iris - y luego tirarla! (5 / 7 paso)

Paso 5: Soldar los cables al LED y a la Junta.

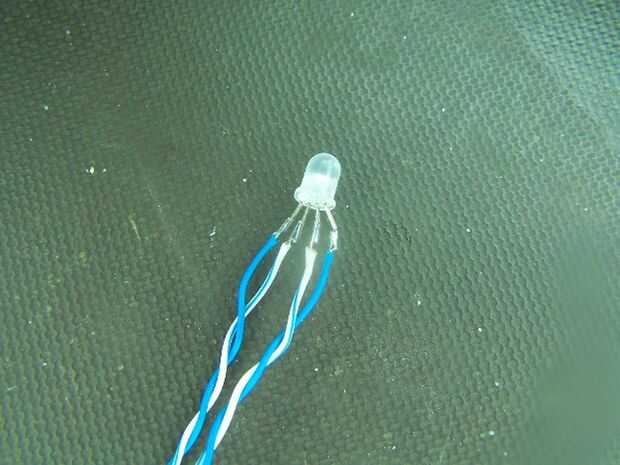

Necesita cuatro longitudes del alambre de conexión soldar al LED y a la Junta. Basta con asegurarse de que llegan de la Junta (que va pegada al centro de la disco volador) al LED en el borde exterior de la disco volador.

Tres de los cables conectan a las tres resistencias (los extremos de las resistencias no conectados al microcontrolador) el otro cable se conecta a tierra. Cada LED RGB pueden variar ligeramente, por lo que tendrá que consultar su datasheet para que es el cátodo común de su particular LED. Realmente no importa qué resistor conectas las conexiones RGB porque nosotros sólo estamos ciclismo a través de los diferentes colores.

ES DECIR
ROJO
VERDE
AZUL
NARANJA
MAGENTA
CYAN
Blanco

Hará los colores en orden, pero el orden no importa.

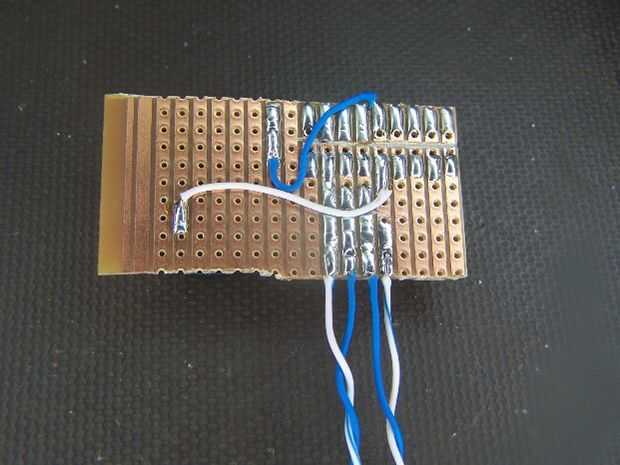

Nota: en la foto de la veroboard a continuación, el cable derecho proveniente del LED es tierra, y luego los tres a la izquierda de que los cables son las conexiones RGB.
