Construir Doodle3D en su ultimaker + (4 / 6 paso)

Paso 4: Hacer el cable de alimentación

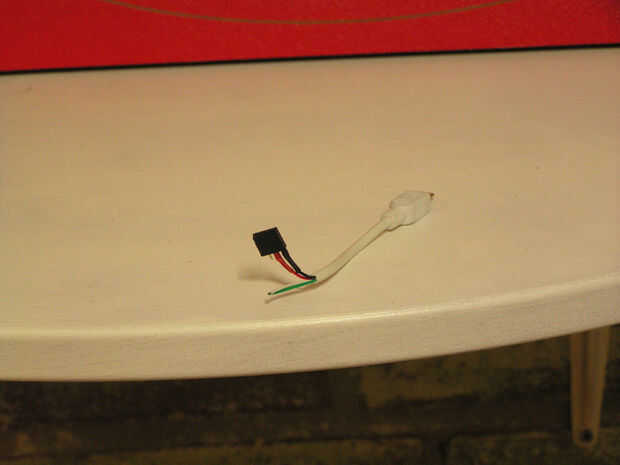

Tomar el cable USB que vino con su caja wifi y corta 10-15cm del conector B-mini. Tira hacia atrás el aislamiento exterior y localizar el rojo y el negro (5V y tierra) los cables. Libre de estos al menos 3cm de aislamiento exterior y tira la última de 5mm para el cobre pelado. Poner 10-15 m m largos trozos de calor tubería de encogimiento sobre los alambres individuales.

Corte una tira de jefes mujeres (0,1") en un ancho de 3 pines (cortar un pin 4 y recortar con un cuchillo). sólo necesita 2 pins de trabajo, el tercero hace un poco más fácil montar el conector de la manera correcta.

Suelde el cable rojo (5V) al pin medio y soldar el cable negro con el conector a la derecha de él (sí, a la izquierda es también aceptable siempre y cuando se monte el conector correctamente, listillo). Cuando deslice la engarzadora sobre los extremos soldados y encogimiento. Si no tienes ningún listo termo retráctil, una cucharada op hotglue aislar demasiado y buscar ueber-ghetto.

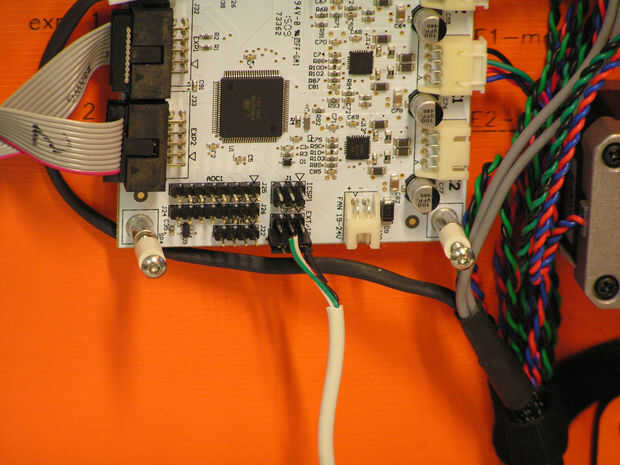

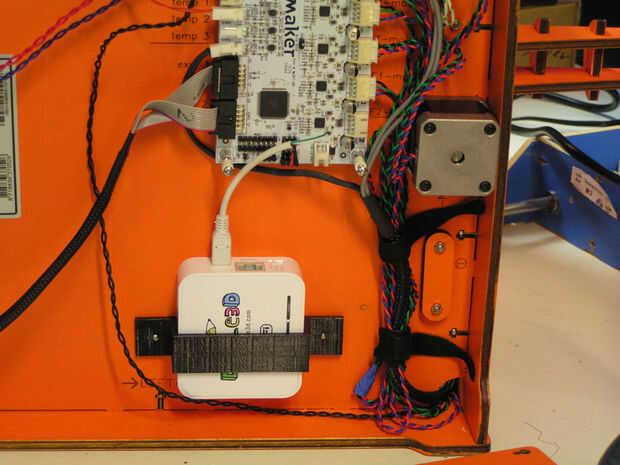

Coloque la impresora sobre su lado izquierdo, interruptor para arriba, quite la cubierta de la electrónica y encender la máquina (ignorar las advertencias, viviendo en el bebé de borde!). Localice el conector ext-io, se encuentra entre conector j28 y ventilador en la parte inferior de la Junta. ¿Con el voltímetro, verificar el pinout de ext-io es como esperar que (puño 5V, tierra, señal de la fila, segunda fila: señal, 5V, tierra), esto coincide con el pinout del conector que acaba de hacer? (nc, 5V, tierra). Cuando todo va bien, la alimentación a la caja de doodle, su luz debe encenderse para indicar que tiene poder. ¿Montarlo con la luz visible, ¿te?
